Trong các công trình điện dân dụng và công nghiệp. Ống luồn dây điện đóng vai trò quan trọng. Giúp bảo vệ hệ thống dây dẫn khỏi tác động của môi trường, đảm bảo an toàn và tính thẩm mỹ cho công trình. Trên thị trường hiện nay có rất nhiều loại ống luồn dây điện. Mỗi loại phù hợp với một mục đích và điều kiện sử dụng riêng. Bài viết dưới đây sẽ giới thiệu 5 loại ống luồn dây điện phổ biến hiện nay. Giúp bạn dễ dàng lựa chọn sản phẩm phù hợp cho công trình của mình.
-

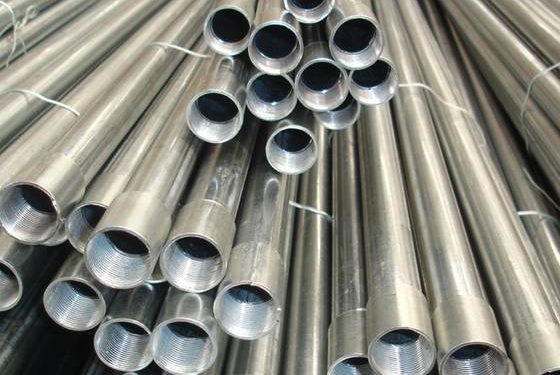

Ống thép luồn dây điện
Là loại ống làm từ thép mạ kẽm, có chức năng bảo vệ dây dẫn khỏi va đập cơ học , chuột cắn, và các tác nhân môi trường khắc nghiệt . Đây là lựa chọn hàng đầu cho các công trình công nghiệp, nhà xưởng, trung tâm thương mại
Phân loại:
- Ống EMT: Loại ống mỏng nhẹ, dễ uốn, thích hợp cho hệ thống âm tường, âm trần
- Ống IMC: Dày hơn EMT, chịu lực tốt, dung được ngoài trời hoặc các khu vực ẩm ướt
- Ống RSC : Thành ống dày và chắc chắn nhất, thường sử dụng trong nhà máy, xưởng cơ khí, nơi có yêu cầu chống cháy nổ cao.
-

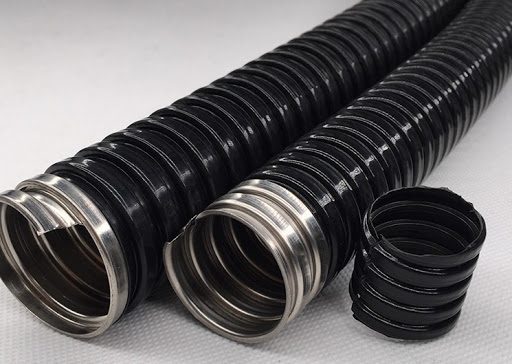

Ống thép ruột gà luồn dây điện
Ống thép ruột gà luồn dây điện (hay còn gọi là ống ruột gà lõi thép) là loại ống linh hoạt, được cấu tạo từ thép mạ kẽm hoặc thép không gỉ uốn xoắn dạng lò xo. Bên ngoài có thể phủ thêm lớp nhựa PVC cách điện, giúp tăng khả năng chống nước, chống dầu và chống mài mòn.
Loại ống này thường được sử dụng để bảo vệ dây điện trong các vị trí cần uốn cong nhiều, kết nối thiết bị hoặc khu vực rung động, nơi mà ống cứng như EMT hay IMC khó thi công.
Phân loại
Hiện nay, ống thép ruột gà thường gồm 2 loại chính:
- Ống ruột gà trần: Chỉ gồm lớp thép xoắn, dùng trong môi trường khô ráo, dễ thoát nhiệt.
- Ống ruột gà bọc nhựa PVC: Có lớp vỏ nhựa cách điện bên ngoài, thích hợp cho môi trường ẩm ướt, bụi bẩn hoặc khu vực ngoài trời.
Ống ruột gà lõi thép được sử dụng phổ hiến tại các nhà xưởng, nhà máy, hệ thống HVAC, tủ điện, thang máng cáp, khu vực trạm bơm, động cơ, hệ thống PCCC
-
Ống PVC luồn dây điện
Là loại ống phổ biến nhất hiện nay trong thi công điện công nghiệp và điện dân dụng. Nhờ đặc tính nhẹ, cách điện tốt, chống ẩm và giá thành rẻ. Ống nhựa PVC chở thành lựa chọn phổ biến cho hầu hết các công trình dân dụng và công nghiệp
Ống được làm từ nhựa PVC cứng, có khả năng chống cháy lan và không dẫn điện. Bề mặt ống nhẵn, dễ luồn dây, có nhiều kích thước khác nhau như Ø16, Ø20, Ø25, Ø32, Ø40 mm… phù hợp với mọi loại dây dẫn điện.
Cách điện tuyệt đối, đảm bảo an toàn cho hệ thống điện. Chống ẩm , chống ăn mòn, chịu hóa chất nhẹ. Trọng lượng nhẹ, dễ thi công và tiết kiệm chi phí
Giá thành rẻ, phù hợp với hầu hết
Phân loại:

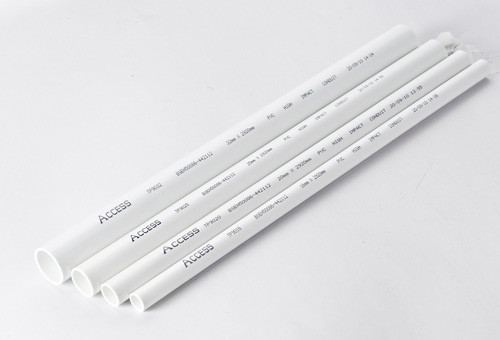

- Ống PVC cứng : Dùng cho hệ thống âm tường, âm trần, hoặc lắp nổi cố định

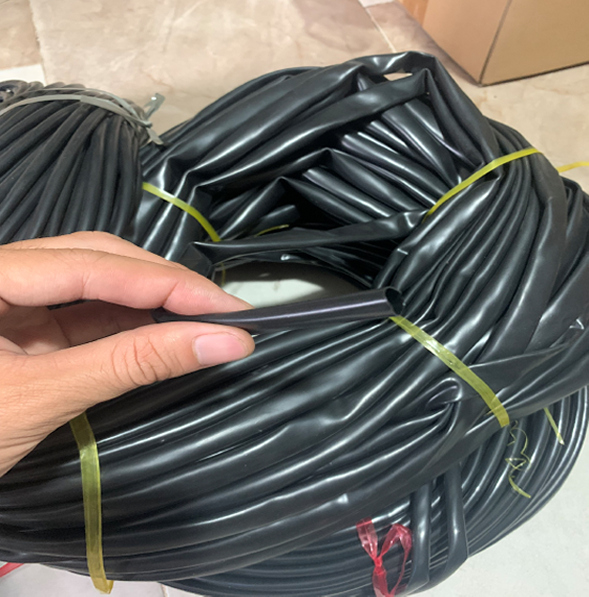

- Ống PVC mềm( ống ruột gà) Dễ uốn cong , thích hợp cho cho các đoạn nối thiết bị, nơi cần linh hoạt khi thi công
-

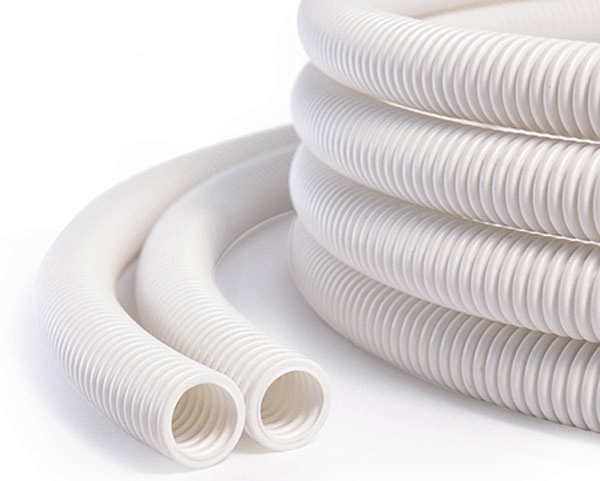

Ống ruột gà luồn dây điện
Ống ruột gà nhựa luồn dây điện là loại ống có cấu tạo dạng xoắn. Được làm từ nhựa PVC hoặc nhựa PP dẻo. Có khả năng uốn cong linh hoạt và chịu va đập nhẹ tốt. Loại ống này thường được sử dụng để bảo vệ dây điện tại các vị trí khó thi công. Cần linh hoạt hoặc có chuyển động như hệ thống tủ điện, máy móc, trần thạch cao, hay khu vực góc hẹp.
Ống có bề mặt xoắn lượn sóng. Giúp dễ uốn cong theo nhiều hướng. Trọng lượng nhẹ, dễ thi công và cắt nối. Có nhiều đường kính phổ biến: Ø16, Ø20, Ø25, Ø32 mm…. Có thể kết hợp với đầu nối ống ruột gà bằng nhựa hoặc kim loại để tăng độ kín và cố định chắc chắn.
Dùng trong hệ thống điện dân dụng, nhà xưởng, trần thạch cao, tủ điện, bảng điều khiển máy móc.
Phù hợp cho các đoạn kết nối linh hoạt giữa thiết bị và đường dây cố định.
-

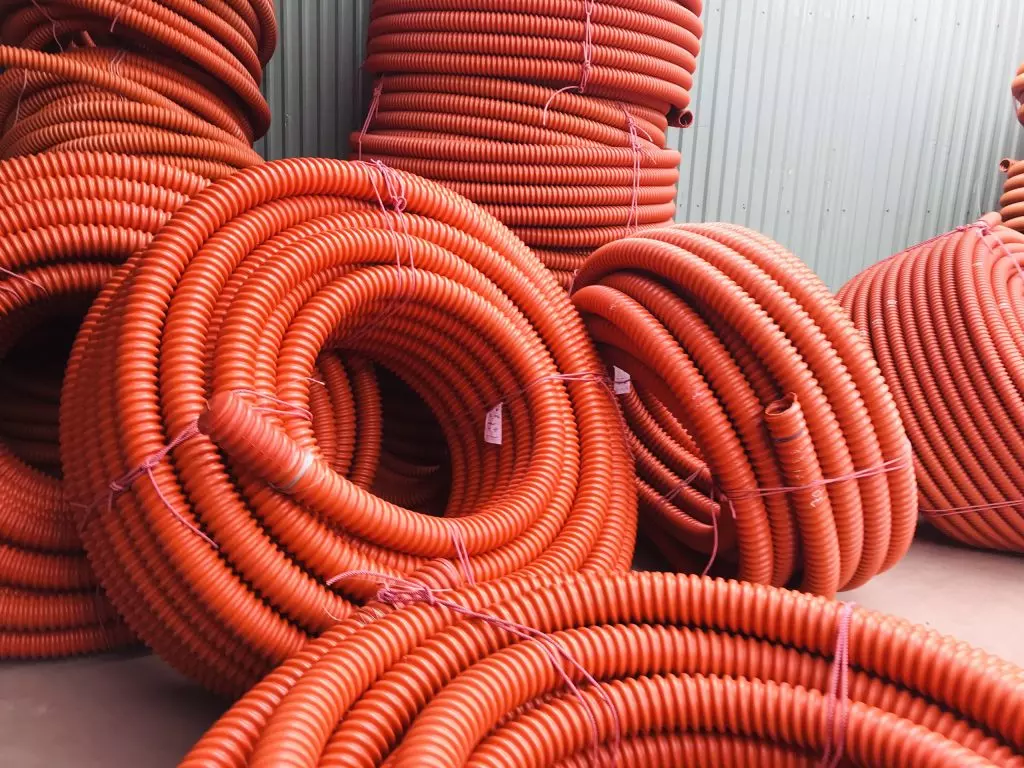

Ống nhựa HDPE màu cam
Ống nhựa HDPE màu cam là loại ống chuyên dụng. Dùng để luồn cáp điện, cáp quang và dây tín hiệu ngầm dưới đất. Màu cam được quy định nhằm giúp dễ nhận biết và phân biệt với các loại ống khác. như ống cấp nước (màu xanh), ống thoát nước (màu xám hoặc đen).
Ống được làm từ nhựa HDPE có độ bền cơ học cáo, chịu va đập và chịu nhiệt tốt. Có thể dạng trơn hoặc dạng ống gân xoắn, tùy theo yêu cầu lắp đặt, Bề mặt trong nhẵn giúp kéo cáp dễ dàng , giảm mat sát
Đa dạng về kích thước từ Phi 32-200. Ống HDPE chống ăn mòn, chịu tia UV, và thời tiết khắc nghiệt . Tuổi thọ có thể lên đến 50 ngay không bị rò gỉ, không bị biến dạng
Ứng dụng
– Dùng để luồn cáp điện ngầm, cáp viễn thông, cáp điều khiển, cáp tín hiệu.Các dự án hạ tầng kỹ thuật, khu đô thị, khu công nghiệp, nhà máy.
– Phù hợp cho hệ thống điện ngoài trời, công trình giao thông, khu vực chôn ngầm dưới đất.
