Đồng hồ lưu lượng siêu âm là thiết bị đo lí tưởng cho những vị trí khó lắp đặt dạng cắm hoặc dạng chèn. Khi lắp đặt đồng hồ dạng siêu âm không cần đóng ngắt lưu lượng của đường ống. Thao tác đơn giản dễ thực hiện, sau đây là những yêu cầu và cách lắp đặt đồng hồ lưu lượng siêu âm trên đường ống

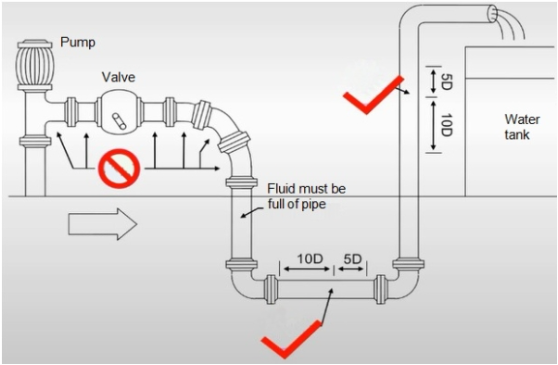

I. YÊU CẦU VỀ VỊ TRÍ LẮP ĐẶT
- Vị trí lắp đặt lưu lượng kế siêu âm phải đảm bảo có đầy chất lỏng, đường ống không được rung động mạnh
- Vị trí lắp đặt đồng hồ phải có dòng chảy ổn định
- Yêu cầu của dòng chảy ổn định như sau :
- Nếu vị trí lắp đặt xa cửa ra của máy bơm và van mở một nửa, hãy đảm bảo chiều dài ống thẳng thượng lưu ≥10D, chiều dài ống thẳng hạ lưu ≥5D
- Nếu vị trí lắp đặt gần cửa xả của máy bơm hoặc gần van nửa mở, hãy đảm bảo chiều dài ống thẳng thượng lưu ≥30D, chiều dài ống thẳng hạ lưu ≥5D
- Nên lắp đặt tại vị trí không dễ hình thành cặn, hoặc nếu nó có sự hình thành cặn cần phải cài đặt độ dày của lớp cặn đó
- Bộ cảm biến siêu âm nên tránh xa các nguồn gây nhiễu điện từ mạnh. Như bộ biến tần, trạm phát sóng, đường dây điện cao thế. Không dung chung nguồn điện với biến tần. Khuyến khích sử dụng nguồn điện riêng biệt. Và cần dung dây mát cho vỏ của đồng hồ và biến tần
II. PHƯƠNG PHÁP LẮP ĐẶT ĐẦU DÒ CỦA ĐỒNG HỒ LƯU LƯỢNG SIÊU ÂM

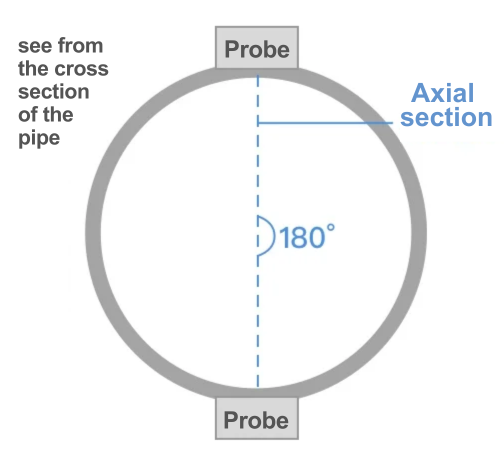

Trước tiên cần đảm bảo 2 đầu dò cách nhau 180 độ. Tức là đối diện nhau trên mặt cắt trục

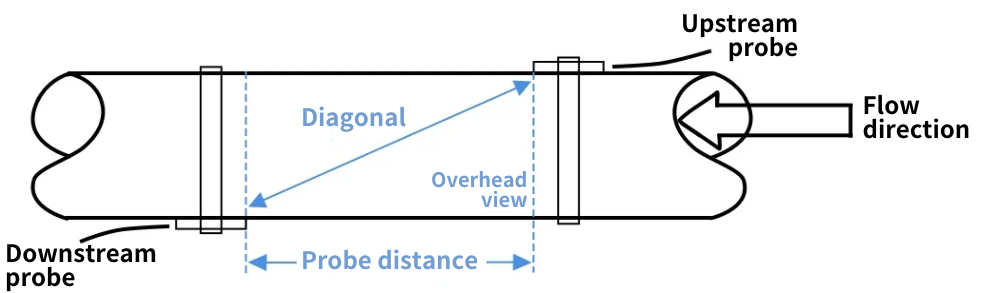

Tiếp theo cần xác nhận đường chéo giữa 2 đầu dò
Các phương pháp lắp đặt đầu dò

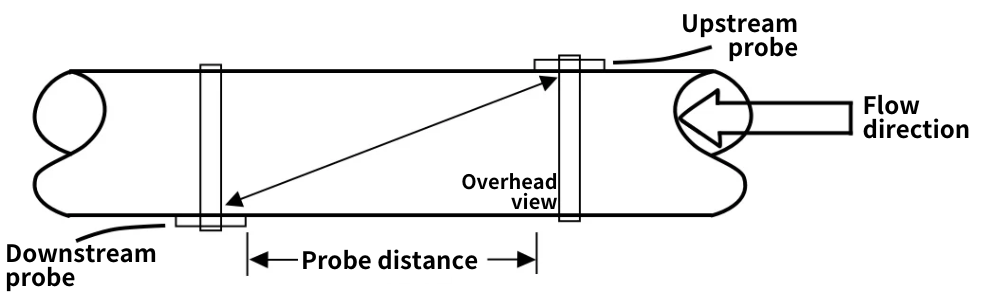

A. Phương pháp chữ Z
- Thường được sử dụng cho các đường ống có đường kính trên 300mm. Nơi tín hiệu siêu âm không phản xạ, do đó giữ được cường độ mạnh hơn. Phương pháp này tránh tín hiệu yếu và méo. Nhưng việc lắp đặt đầu dò trên các phía đối diện của ống có thể khó khăn.Thường gây ra các vấn đề như đảm bảo các đầu dò đối diện trực tiếp trên mặt cắt trục và đo khoảng cách đường chéo giữa các đầu dò chính xác.

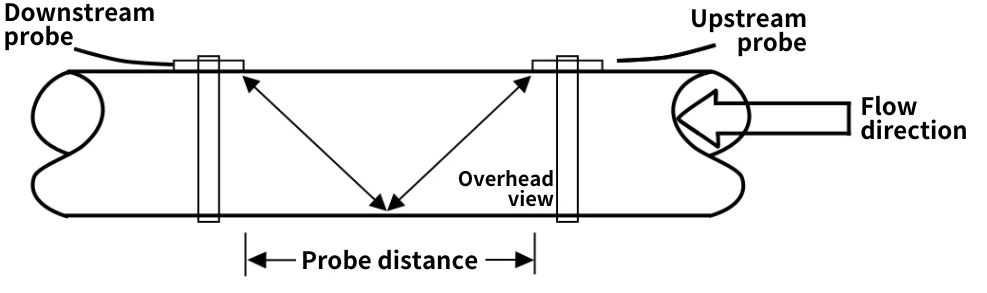

B, Phương pháp chữ V
- Thường được áp dụng cho các đường ống có đường kính từ 50 đến 300mm. Nơi cả hai đầu dò nằm cùng một phía của ống, khiến tín hiệu siêu âm phản xạ một lần theo hình chữ V. Vì các đầu dò nằm cùng một phía, dễ dàng đo và đạt được sự cân bằng trong cường độ tín hiệu.

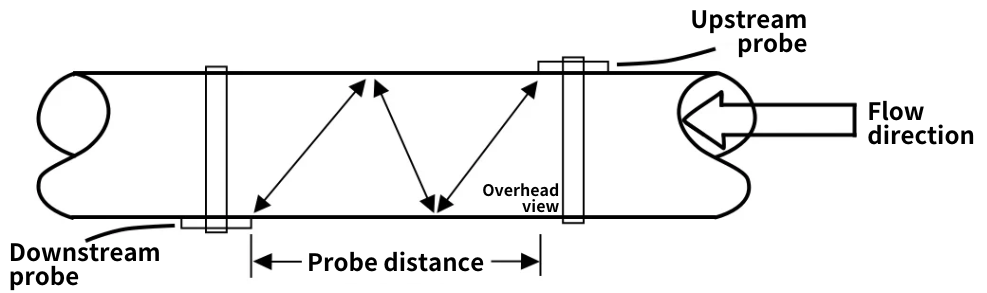

C. Phương pháp chữ N
- Thường được sử dụng cho các ống có đường kính nhỏ hơn 50mm. Các đầu dò được đặt ở các phía chéo đối diện của ống, khiến việc đo khoảng cách giữa các đầu dò trở nên khó khăn. Tín hiệu siêu âm phản xạ hai lần, đạt được ba đường, kéo dài thời gian bay và có lợi cho độ chính xác đo lường trong các ống nhỏ. Trong ứng dụng thực tế, phương pháp này không được khuyến nghị trừ khi phương pháp V không đạt được trạng thái tín hiệu lý tưởng.

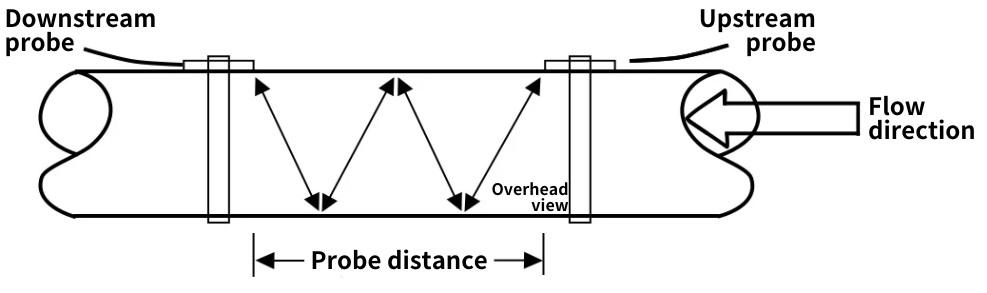

D. Phương pháp chữ W
-
- Được sử dụng cho các ống nhỏ hơn 50mm. Nơi tín hiệu siêu âm phản xạ ba lần, đạt được bốn đường. Kéo dài thời gian bay và do đó nâng cao độ chính xác đo lường trong các ống nhỏ. Mặc dù dễ dàng đo khoảng cách giữa các đầu dò khi các đầu dò nằm cùng một phía. Phương pháp W thường không được khuyến nghị trừ khi phương pháp V không điều chỉnh được tín hiệu đến trạng thái lý tưởng.
Trên đây là cách lắp đặt đồng hồ lưu lượng siêu âm. Lưu lượng kế dạng siêu âm được công ty thiết bị công nghiệp ADM nhập khẩu và phân phối. Mọi nhu cầu tư vấn hay báo giá sản phẩm vui long liên hệ
