1. Tiêu Chuẩn AWWA C504 Là Gì?
AWWA C504 là tiêu chuẩn của Hiệp hội Cấp nước Hoa Kỳ (American Water Works Association) quy định về thiết kế, chế tạo và lắp đặt van bướm cao su cho hệ thống cấp nước. Tiêu chuẩn này đảm bảo van hoạt động hiệu quả, kín khít và bền bỉ trong môi trường áp lực cao.
2. Chuẩn Bị Trước Khi Lắp Đặt
2.1. Kiểm tra thiết bị
Kiểm tra van bướm không bị hư hỏng, rỉ sét hay biến dạng
Đảm bảo kích thước DN (đường kính danh nghĩa) phù hợp với đường ống
Kiểm tra mặt bích, đệm cao su và bu lông kèm theo
2.2. Chuẩn bị công cụ
Cần siết bu lông (torque wrench)
Mỡ bôi trơn chuyên dụng cho van
Thiết bị đo áp suất và kiểm tra rò rỉ
Thiết bị nâng hạ (đối với van lớn DN400-DN600)
2.3. Kiểm tra đường ống
Làm sạch mặt bích đường ống, loại bỏ cặn bẩn, gỉ sét
Đảm bảo đường ống thẳng hàng, không bị lệch trục
Kiểm tra áp suất thiết kế phù hợp với van

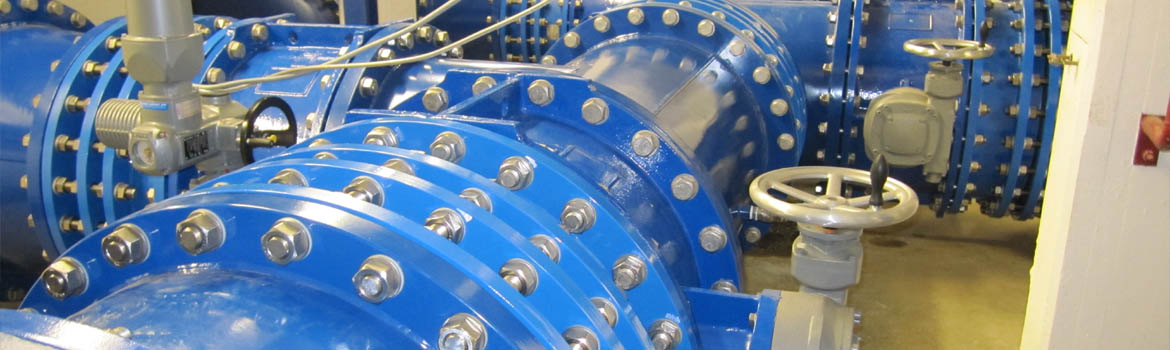

3. Quy Trình Lắp Đặt Van Bướm Theo AWWA C504
Bước 1: Định vị van
Đặt van ở vị trí dễ vận hành và bảo trì
Đảm bảo có khoảng trống đủ để xoay tay quay hoặc bộ truyền động
Chiều dòng chảy phải khớp với mũi tên trên thân van
Bước 2: Lắp đệm kín
Sử dụng đệm cao su EPDM hoặc NBR theo tiêu chuẩn AWWA
Đặt đệm đúng vị trí trên mặt bích, đảm bảo căn chỉnh lỗ bu lông
Không sử dụng mỡ quá nhiều để tránh trượt đệm
Bước 3: Gắn van vào đường ống
Nâng van cẩn thận (van DN400-DN600 cần thiết bị nâng)
Căn chỉnh lỗ bu lông giữa van và mặt bích đường ống
Luồn bu lông và đai ốc, siết tay nhẹ nhàng theo hình sao
Bước 4: Siết bu lông theo mô-men xoắn chuẩn
Sử dụng cần siết có đo mô-men (torque wrench)
Siết chéo theo hình sao hoặc chữ thập
Siết từ 2-3 lần, mỗi lần tăng dần mô-men đến giá trị quy định:
Bước 5: Kiểm tra vị trí đĩa van
Mở van hoàn toàn, kiểm tra đĩa xoay 90° mượt mà
Đóng van, đảm bảo đĩa song song với dòng chảy khi đóng
Bôi mỡ trục van nếu cần thiết
4. Kiểm Tra Sau Lắp Đặt
4.1. Kiểm tra rò rỉ
Đưa hệ thống lên áp suất từ từ (50% áp suất thiết kế trước)
Kiểm tra kỹ mặt bích, không được có rò rỉ nước
Nếu phát hiện rò rỉ, xả áp và siết lại bu lông đúng mô-men
4.2. Thử nghiệm vận hành
Mở/đóng van nhiều lần, kiểm tra độ mượt
Đảm bảo không có tiếng kêu bất thường
Van đóng phải kín hoàn toàn, không rò rỉ qua đĩa
5. Lưu Ý Quan Trọng
Không lắp van khi đĩa đang ở vị trí mở – có thể làm hỏng đĩa và đệm cao su
Bảo vệ ren trục van tránh va đập trong quá trình vận chuyển
Van DN500-DN600 cần 2-3 người hoặc thiết bị nâng chuyên dụng
Không sơn lên mặt bích và bề mặt tiếp xúc đệm
Kiểm tra định kỳ 6 tháng/lần trong năm đầu sử dụng
Kết Luận
Lắp đặt van bướm DN100–DN600 theo tiêu chuẩn AWWA C504 không quá phức tạp nếu tuân thủ đúng quy trình. Việc chuẩn bị kỹ càng, siết bu lông đúng mô-men và kiểm tra kỹ lưỡng sau lắp đặt là chìa khóa để hệ thống cấp nước hoạt động hiệu quả, bền vững lâu dài. Nếu gặp khó khăn, nên tham khảo kỹ sư chuyên môn hoặc đơn vị cung cấp van uy tín.
