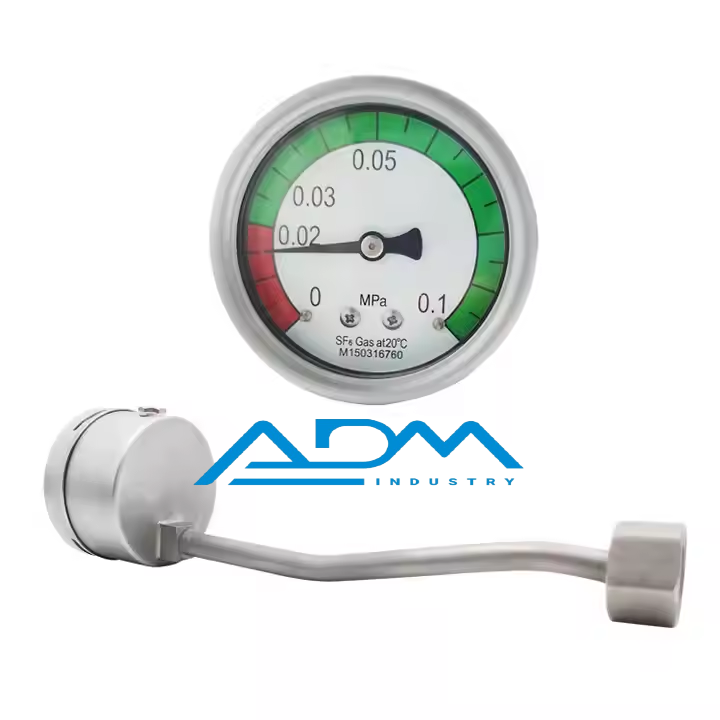

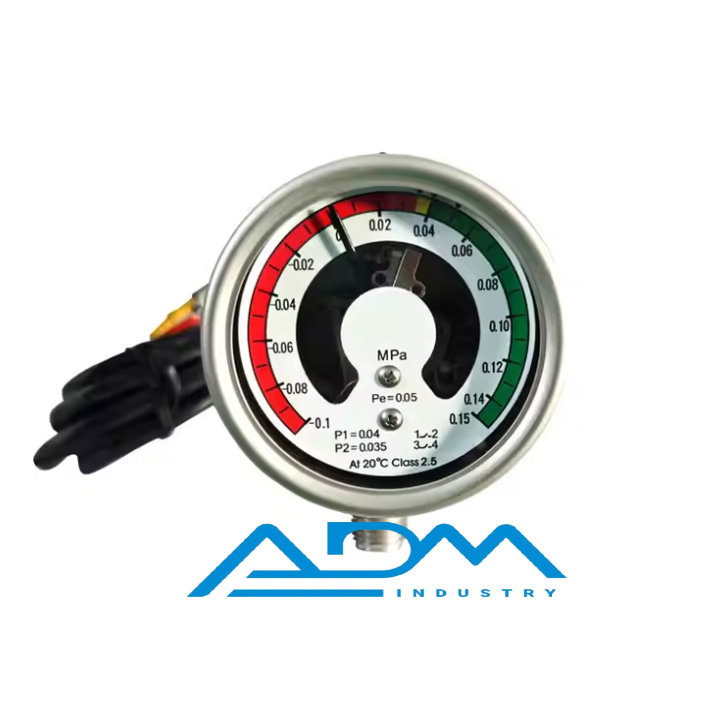

Đồng hồ kiểm soát mật độ khí SF6 được lắp cùng bộ ngắt mạch điện cao áp, máy biến áp và thiết bị khác. Đồng hồ áp suất khí SF6 dùng để theo dõi mật độ khí Sf6 trong buồng khí của thiết bị. Nó sẽ gửi các tín hiệu cảnh báo, đóng ngắt, khóa các tín hiệu chuyển mạch khi phát hiện mật độ khí Sf6 giảm xuống do rò rỉ.
Với vật liệu hoàn toàn từ inox không gỉ để đảm bảo tin cậy và tuổi thọ cao. Đồng hồ đo mật độ SF6 được trang bị tối đa 3 điểm tiếp xúc để đưa ra cảnh báo trước khi vượt mức giới hạn đã được cài đặt trước .
I. Nguyên lý hoạt động của Đồng hồ kiểm soát mật độ khí SF6
Mật độ khí SF6 trên thiết bị điện SF6 được biểu thị bằng áp suất của khí SF6 sau khi bù nhiệt độ. Tức là biểu thị bằng giá trị áp suất ở 20°C. Rơle hoạt động dưới áp suất định mức. Khi nhiệt độ môi trường thay đổi thì áp suất của khí SF6 cũng thay đổi. Hệ thống đo lường bên trong rơle cũng tính đến nhiệt độ trong khi đo áp suất. Tức là bộ phận bù nhiệt độ bên trong sẽ tự động thay đổi áp suất. Bù sao cho giá trị áp suất định mức được chỉ định không thay đổi.
Khi khí SF6 bị rò rỉ vì lý do nào đó, áp suất sau khi bù nhiệt độ sẽ giảm xuống. Và khi giảm đến giá trị áp suất cảnh báo, rơle sẽ xuất ra một cặp tiếp điểm (tín hiệu báo động). Lúc này, người dùng được yêu cầu bổ sung thiết bị. Nếu áp suất tiếp tục giảm và giảm đến giá trị áp suất tác động chặn thì rơle sẽ xuất ra một cặp tiếp điểm (tín hiệu chặn) khác. Để khóa hệ thống điều khiển tương ứng của thiết bị. Nhờ đó rơle mật độ khí SF6 thực hiện bảo vệ vận hành an toàn cho thiết bị điện.
II. Đồng hồ đo mật độ khí SF6 và rơle mật độ khác với đồng hồ đo áp suất thông thường
Đó là thanh sử dụng cho chuyển động bên trong của đồng hồ đo áp suất thông thường được thay thế bằng tấm bù nhiệt độ.
Ví dụ: nếu là đồng hồ đo áp suất thông thường, tủ được bơm thêm 0,03MPa ở 20°C. Khi nhiệt độ môi trường tăng hoặc giảm, áp suất bên trong tủ sẽ giãn nở và nguội đi theo nhiệt. Còn đồng hồ SF6 nó sẽ hoạt động như một tấm bù nhiệt độ. ,
Khi nhiệt độ tăng và áp suất tăng, mặt A của tấm bù nhiệt độ cũng sẽ tăng lên. Nhưng bản thân tấm bù nhiệt độ cũng sẽ giãn nở và co lại theo nhiệt độ. Khi độ giãn nở nhiệt và co lại của tấm bù nhiệt độ vừa khít với bên trong tủ. Sau khi độ giãn nở nhiệt và co lại của khí giống nhau, đầu B của tấm bù nhiệt độ sẽ không thay đổi. Do đó con trỏ sẽ không di chuyển và áp suất của màn hình khí SF6 sẽ không thay đổi khi nhiệt độ thay đổi.
III. Thông số kỹ thuật Đồng hồ kiểm soát mật độ khí SF6
- Kích thước danh nghĩa: 100mm
- Phạm vi tỷ lệ :-0,1 ～0,9MPa (tùy chỉnh)
- Độ chính xác :± 1 % ở nhiệt độ môi trường xung quanh +20 ° C. ± 2,5 % ở nhiệt độ môi trường -30 … +60 ° C
- Bảo vệ chống xâm nhập: IP65
- Phạm vi nhiệt độ cho phép Nhiệt độ hoạt động: -20 … +60 °C (pha khí). Nhiệt độ bảo quản: -50 … +60 °C
- tốc độ rò rỉ 1X10 -9 m3/s
- Kích thước kết nối: M20 * 1.5 (tùy chỉnh)
- Kết nối: thấp hơn hoặc trở lại
- Kết nối điện: kết nối plug-in Đầu niêm phong M20 * 1.5, kích thước cáp: khuyến nghị 1,5mm 2, lớn 2,5mm 2
- Hiệu suất cách điện: điện trở cách điện> 100M Ω (DC500V). Điện áp chịu được tần số nguồn: 2KV, 50 / 60Hz 1 phút
- Chất liệu của các điểm tiếp xúc: 80 % Ag / 20 % Ni, mạ vàng 10 mm
- Đánh giá tác động: 300m / s 2
- Công suất chuyển mạch: 30W/50VA , 1A (tối đa ),220VDC/380V 50/60Hz ( tối đa )
- Nắp cửa sổ: Kính an toàn
- Phần áp suất: ống Bourdon nhập khẩu
- Khả năng chống rung môi trường làm việc: V · H · 5
IV. Tầm quan trọng của đồng hồ đo mật độ khí SF6
Việc sử dụng đồng hồ đo mật độ khí SF₆ (SF₆ gas density gauge) là cực kỳ quan trọng trong các hệ thống điện cao áp sử dụng khí SF₆ làm môi chất cách điện và dập hồ quang, như trong máy cắt (circuit breaker), máy biến áp kín khí, và GIS (Gas Insulated Switchgear). Dưới đây là lý do chính:
-
Đảm bảo an toàn vận hành
Khí SF₆ có vai trò cách điện và dập hồ quang. Nếu mật độ khí giảm xuống dưới mức cho phép (do rò rỉ), hiệu suất cách điện sẽ suy giảm, dễ gây phóng điện hoặc sự cố chập cháy.
-
Phát hiện rò rỉ khí
Đồng hồ đo mật độ giúp giám sát liên tục lượng khí SF₆ trong thiết bị.
Khi có hiện tượng rò rỉ, mật độ sẽ giảm và đồng hồ sẽ báo động sớm, giúp xử lý kịp thời tránh tai nạn hoặc thiệt hại thiết bị.
-
Đáp ứng yêu cầu kỹ thuật và pháp lý
Tiêu chuẩn IEC 60376 và IEC 60480 quy định rõ việc giám sát mật độ khí SF₆ để đảm bảo an toàn và tuổi thọ thiết bị.
SF₆ là khí gây hiệu ứng nhà kính mạnh nên việc quản lý rò rỉ còn nhằm bảo vệ môi trường và tuân thủ quy định quốc tế.
-
Tối ưu hóa bảo trì
Đồng hồ đo mật độ giúp lên kế hoạch bảo trì dựa trên điều kiện thực tế, tránh bảo trì thừa hoặc bỏ sót lỗi ẩn.
Đồng hồ khí SF6 được công ty ADM nhập khẩu và phân phối trực tiếp, với giá thành hợp lý, bảo hành lâu dài. Mọi nhu cầu tư vấn, báo giá sản phẩm liên hệ qua
