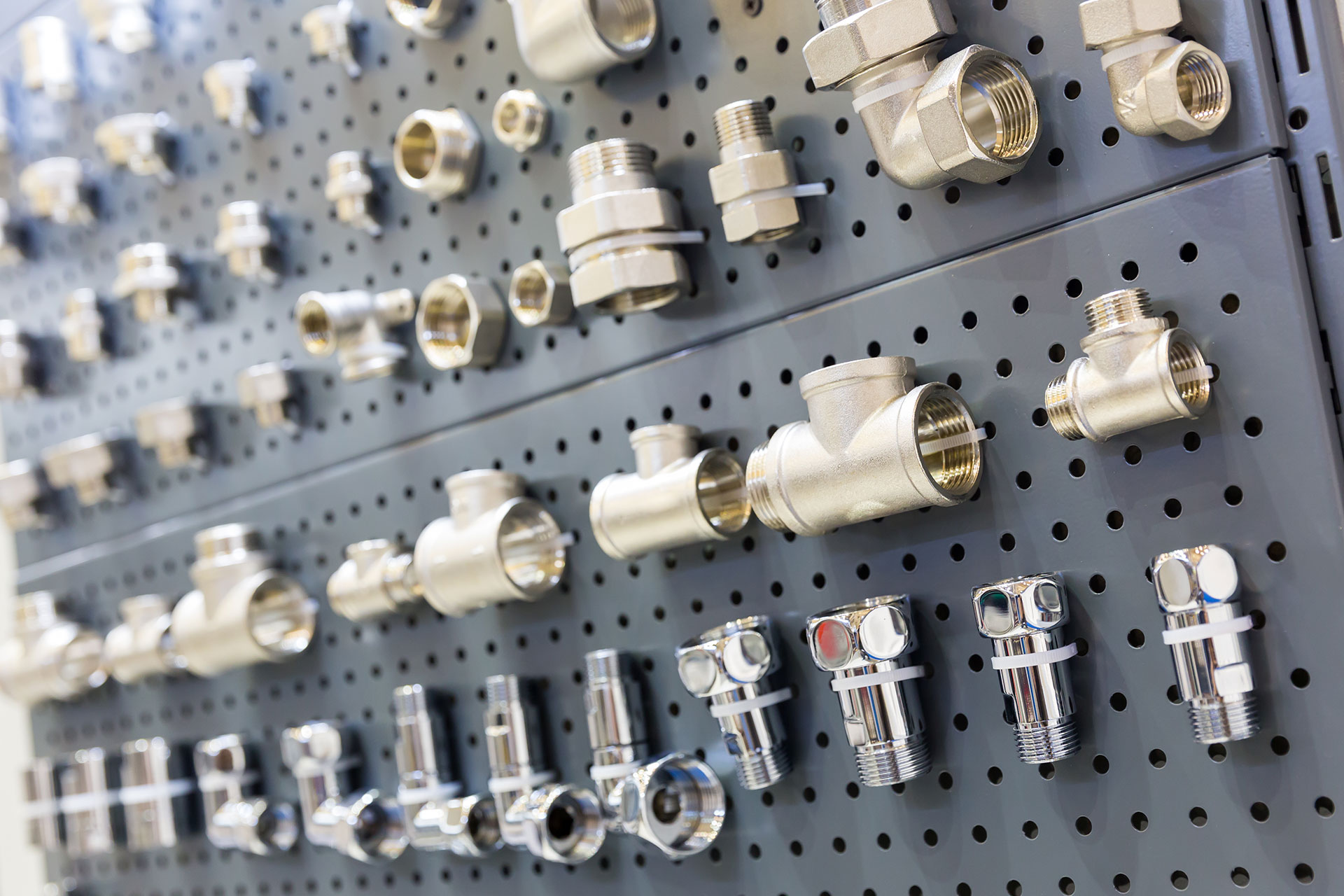

Phụ kiện đường ống (pipe fittings) là các chi tiết dùng để nối, rẽ nhánh, thay đổi kích thước hoặc đóng đầu ống. Bao gồm co, tee, khúc cong, van, mặt bích và nhiều loại khác. Mỗi phụ kiện đều tạo ra cản trở dòng chảy, làm giảm lưu lượng và tăng tổn thất áp suất. Hiểu rõ ảnh hưởng này giúp thiết kế hệ thống đường ống hiệu quả, tiết kiệm năng lượng bơm và giảm chi phí vận hành.
Các loại phụ kiện đường ống phổ biến
Khúc cong (Elbow)
Khúc cong 90 độ thay đổi hướng dòng chảy vuông góc. Khúc cong 45 độ tạo góc nhỏ hơn, ít cản trở hơn. Khúc cong bán kính lớn (long radius) giảm tổn thất hơn khúc cong bán kính nhỏ (short radius).
Co ống (Reducer)
Co đồng tâm giảm đường kính đối xứng qua tâm. Co lệch tâm giảm đường kính lệch một phía, tránh bẫy khí. Co mở rộng tăng đường kính, giảm vận tốc dòng chảy.
Tee ống (Tee)
Tee nhánh vuông góc chia dòng chảy ra hai hướng. Tee giảm (reducing tee) kết hợp rẽ nhánh và thay đổi kích thước. Gây tổn thất áp suất lớn vì dòng chảy phải đổi hướng đột ngột.
Van các loại
Van cầu, van cổng, van bướm, van tiết lưu đều tạo cản trở khác nhau. Van mở hoàn toàn vẫn gây tổn thất do cấu trúc bên trong. Van đóng một phần gây tổn thất rất lớn.
Mặt bích (Flange)
Mặt bích nối các đoạn ống hoặc thiết bị. Tổn thất áp suất nhỏ nhưng có thể tăng nếu gioăng lồi vào trong ống.
Nguyên lý ảnh hưởng đến lưu lượng
Tổn thất ma sát cục bộ
Khi chất lỏng đi qua phụ kiện, dòng chảy bị nhiễu loạn. Vận tốc thay đổi đột ngột gây xoáy. Ma sát giữa chất lỏng với thành phụ kiện. Năng lượng chuyển thành nhiệt làm giảm áp suất.
Công thức tính tổn thất
Tổn thất áp suất qua phụ kiện: ΔP = K × (ρ × v²) / 2
Trong đó: ΔP là tổn thất áp suất (Pa), K là hệ số tổn thất của phụ kiện (không thứ nguyên), ρ là khối lượng riêng chất lỏng (kg/m³), v là vận tốc dòng chảy (m/s).
Hệ số K của các phụ kiện
Khúc cong 90° bán kính lớn có K = 0.3-0.4. Khúc cong 90° bán kính nhỏ có K = 0.7-0.9. Khúc cong 45° có K = 0.2-0.3. Tee nhánh vuông góc có K = 1.0-1.8. Van cầu mở hoàn toàn có K = 0.05-0.1. Van cổng mở hoàn toàn có K = 0.1-0.2. Van bướm mở hoàn toàn có K = 0.3-0.6. Co đồng tâm giảm đường kính có K = 0.3-0.5.
Ảnh hưởng cụ thể của từng loại phụ kiện
Khúc cong và ảnh hưởng
Khúc cong 90° bán kính nhỏ tạo xoáy mạnh, tổn thất cao gấp đôi khúc cong bán kính lớn. Nhiều khúc cong liên tiếp trong khoảng cách ngắn làm tăng nhiễu loạn. Nên dùng hai khúc cong 45° thay vì một khúc cong 90° để giảm tổn thất 30-40%.
Co ống giảm đường kính
Khi đường kính giảm, vận tốc tăng mạnh. Vận tốc tăng gấp đôi khi diện tích giảm một nửa. Tổn thất tăng theo bình phương vận tốc. Co giảm từ DN100 xuống DN50 làm tổn thất tăng gấp 4 lần.
Góc co càng dốc, tổn thất càng cao. Co 15-20 độ tốt hơn co 30-45 độ. Chiều dài co càng dài, tổn thất càng nhỏ.
Tee và rẽ nhánh
Dòng chảy qua thẳng tee có tổn thất nhỏ hơn rẽ nhánh 90°. Rẽ nhánh 90° gây tổn thất lớn nhất vì dòng phải đổi hướng hoàn toàn. Tỷ lệ phân lưu ảnh hưởng đến tổn thất: phân đều ít tổn thất hơn phân lệch.
Van ở các mức độ mở
Van mở 100% vẫn có tổn thất nhưng thấp nhất. Van mở 75% tổn thất tăng gấp 3-5 lần. Van mở 50% tổn thất tăng gấp 10-20 lần. Van mở 25% tổn thất tăng gấp 50-100 lần.
Ảnh hưởng tổng thể đến hệ thống
Giảm lưu lượng thực tế
Khi thiết kế dự tính 10 m³/h nhưng thực tế chỉ đạt 8 m³/h. Nguyên nhân thường do quá nhiều phụ kiện hoặc chọn phụ kiện gây tổn thất cao. Mỗi khúc cong, co, tee đều “ăn mất” một phần năng lượng bơm.
Tăng công suất bơm cần thiết
Để đạt lưu lượng yêu cầu, bơm phải làm việc ở cột áp cao hơn. Tiêu thụ điện năng tăng 20-40% so với hệ thống tối ưu. Bơm làm việc ngoài điểm hiệu suất tốt nhất, giảm tuổi thọ.
Chi phí vận hành tăng
Điện năng lãng phí hàng năm đáng kể. Bơm và motor mau hỏng do quá tải. Chi phí bảo trì tăng.
Cách giảm thiểu ảnh hưởng
Thiết kế đường ống hợp lý
Giữ đường ống thẳng càng nhiều càng tốt. Giảm số lượng khúc cong, tee không cần thiết. Khi cần rẽ, dùng khúc cong bán kính lớn. Tránh thay đổi đường kính đột ngột.
Chọn phụ kiện phù hợp
Dùng khúc cong bán kính lớn thay vì bán kính nhỏ. Chọn van có hệ số K thấp như van cầu, van cổng. Dùng co dài thay vì co ngắn. Sử dụng tee giảm thiểu nhiễu loạn.
Tăng đường kính ống
Tăng đường kính ống 20% giảm tổn thất khoảng 50%. Vận tốc giảm, ma sát giảm. Chi phí ống tăng nhưng tiết kiệm điện năng lâu dài.
Bố trí hợp lý
Đặt van ở vị trí sau đoạn ống thẳng dài. Tránh đặt van ngay sau khúc cong hoặc tee. Khoảng cách giữa các phụ kiện ít nhất 5-10 lần đường kính ống.
Kinh nghiệm thực tế
Quy tắc ngón tay cái
Cứ 10m ống thẳng thêm 1 khúc cong làm tổn thất tăng thêm 10-15%. Tee nhánh gây tổn thất bằng 3-4 khúc cong. Van mở một phần gây tổn thất bằng 10-20 khúc cong.
Khi nào cần xem xét lại
Lưu lượng thực tế thấp hơn thiết kế 15% trở lên. Bơm chạy quá công suất. Hóa đơn điện tăng đột ngột. Áp suất cuối đường ống quá thấp.
Nâng cấp hệ thống
Thay khúc cong bán kính nhỏ bằng bán kính lớn. Loại bỏ van, tee không dùng. Tăng đường kính ống đoạn có nhiều phụ kiện. Thay van gây tổn thất cao bằng van hiệu suất tốt.
Kết luận
Phụ kiện đường ống ảnh hưởng đáng kể đến lưu lượng và hiệu suất hệ thống. Thiết kế hợp lý ngay từ đầu giúp giảm tổn thất, tiết kiệm năng lượng và giảm chi phí vận hành lâu dài.
