Đồng hồ Vortex là thiết bị đo lưu lượng sử dụng nguyên lý tạo xoáy Kármán, thường được ứng dụng để đo hơi nóng, hơi bão hòa, khí và chất lỏng công nghiệp. Thiết bị không có bộ phận chuyển động nên rất bền, ít bảo trì và đo chính xác ngay cả trong điều kiện áp suất và nhiệt độ cao
Tại sao nên dùng đồng hồ Vortex để đo hơi nóng?
Hơi nóng là môi trường có nhiệt độ và áp suất cao, dễ làm hư hại cảm biến thông thường. Đồng hồ Vortex được thiết kế chịu nhiệt lên đến 420 °C, áp suất tới 78 bar, là lựa chọn lý tưởng để đo:
- Hơi nước bão hòa
- Hơi nước quá nhiệt
- Khí áp lực cao
Ưu điểm nổi bật:
- Không bị ăn mòn, ít bị ảnh hưởng bởi rung động
- Độ chính xác cao, sai số chỉ khoảng ±0,7 % – ±1 %
- Lắp đặt đơn giản, không cần đường xung áp lực
- Tích hợp cảm biến nhiệt độ và áp suất (với phiên bản đo lưu lượng khối)

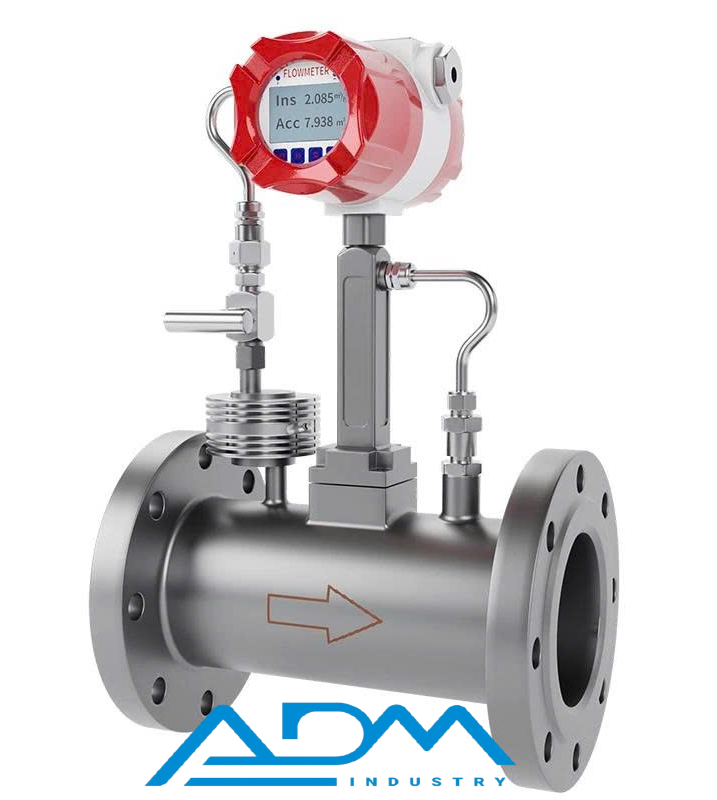

Cấu tạo của đồng hồ Vortex chịu được nhiệt độ cao
– Khác với các loại đồng hồ cơ học, đồng hồ Vortex không có bánh răng hay trục quay, nên không bị biến dạng hoặc hư hỏng do giãn nở nhiệt. Điều này giúp nó hoạt động ổn định ngay cả khi hơi nóng có nhiệt độ cao, thường trên 250 °C và có thể lên tới 420 °C.
– Phần thân đồng hồ thường làm từ inox 316L, Inconel hoặc thép không gỉ đặc biệt, có khả năng chịu được nhiệt và chống ăn mòn tốt.
– Bộ cảm biến cũng sử dụng vật liệu chống nóng và được đặt trong buồng cách nhiệt để bảo vệ mạch điện tử.
– Các dòng đồng hồ cao cấp có cấu trúc tách rời cảm biến ra khỏi dòng hơi, giữ cho cảm biến không tiếp xúc trực tiếp với nhiệt độ quá cao.
– Một số thiết kế còn tích hợp đầu dò nhiệt độ giúp bù sai số và ổn định tín hiệu đo.
– Vortex sử dụng hiện tượng tạo xoáy Kármán — một quá trình hoàn toàn vật lý, không phụ thuộc vào yếu tố cơ học hay điện tử nên không bị ảnh hưởng bởi nhiệt độ.Vì vậy ngay cả hơi quá nhiệt thay đổi đột ngột , đồng hồ vẫn đo lưu lượng chính xác
Bù nhiệt và áp suất cho đồng hồ Vortex
Việc bù nhiệt và áp suất cho đồng hồ lưu lượng. Nhằm mục đích nâng cao độ chính xác khi đo lưu lượng khối (mass flow) thay vì chỉ đo lưu lượng thể tích (volumetric flow). Đây là một bước cực kỳ quan trọng trong môi trường có nhiệt độ và áp suất biến động, ví dụ như trong hệ thống hơi nóng công nghiệp.
Hơi và khí là lưu chất có tính nén được – nghĩa là thể tích của chúng thay đổi theo áp suất và nhiệt độ. Nếu bạn chỉ đo thể tích, kết quả có thể sai lệch lớn do các yếu tố môi trường.
Ví dụ
– Khi áp suất tăng → thể tích giảm → nếu không bù, bạn sẽ tưởng là lưu lượng giảm
– Khi nhiệt độ tăng → thể tích tăng → nếu không bù, bạn sẽ nghĩ là lưu lượng tăng
Bù nhiệt độ và áp suất hoạt động như thế nào
Đồng hồ Vortex tích hợp thêm cảm biến nhiệt độ và áp suất sẽ:
- Đo nhiệt độ và áp suất hiện tại của hơi hoặc khí
- Tính toán mật độ (density) dựa trên công thức vật lý (ví dụ: phương trình trạng thái khí lý tưởng)
- Chuyển đổi lưu lượng thể tích → lưu lượng khối
Kết quả: bạn sẽ nhận được giá trị kg/h hoặc tấn/h chính xác, không bị ảnh hưởng bởi điều kiện vận hành.
Vậy tại sao lại nên dung lưu lượng khối thay cho lưu lượng thể tích
| Loại lưu lượng | Đặc điểm chính |
| Thể tích (m³/h) | Chỉ đo không gian chiếm chỗ, KHÔNG phản ánh chính xác lượng vật chất |
| Khối (kg/h) | Tính chính xác lượng hơi/kí khối đi qua dựa trên mật độ thực tế |
➡️ Lưu lượng khối phản ánh chính xác hơn hiệu quả tiêu thụ năng lượng, định mức sản xuất. Vì nó là số lượng thật của vật chất được truyền tải.

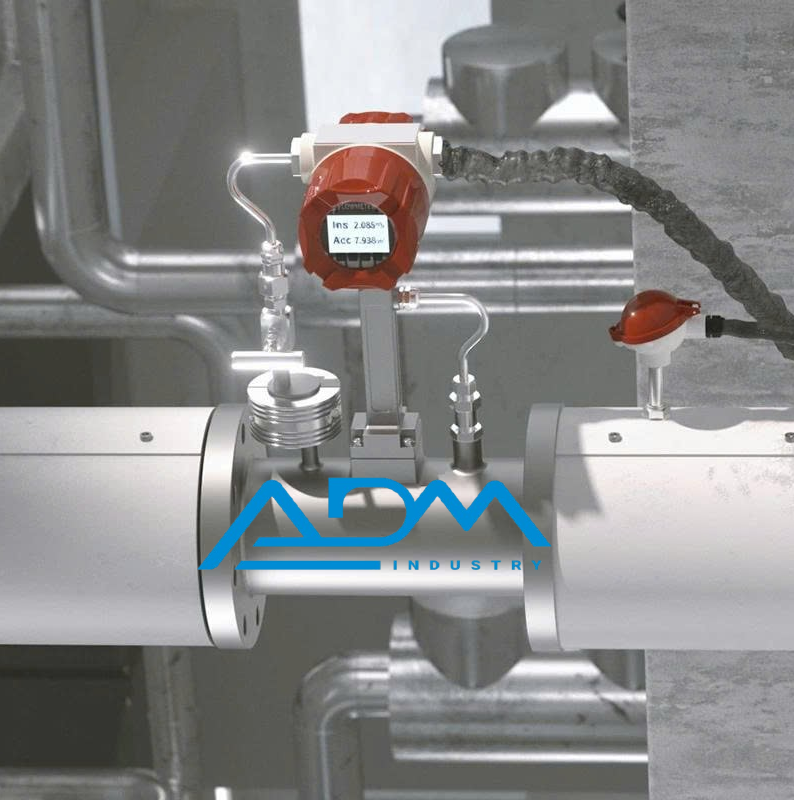

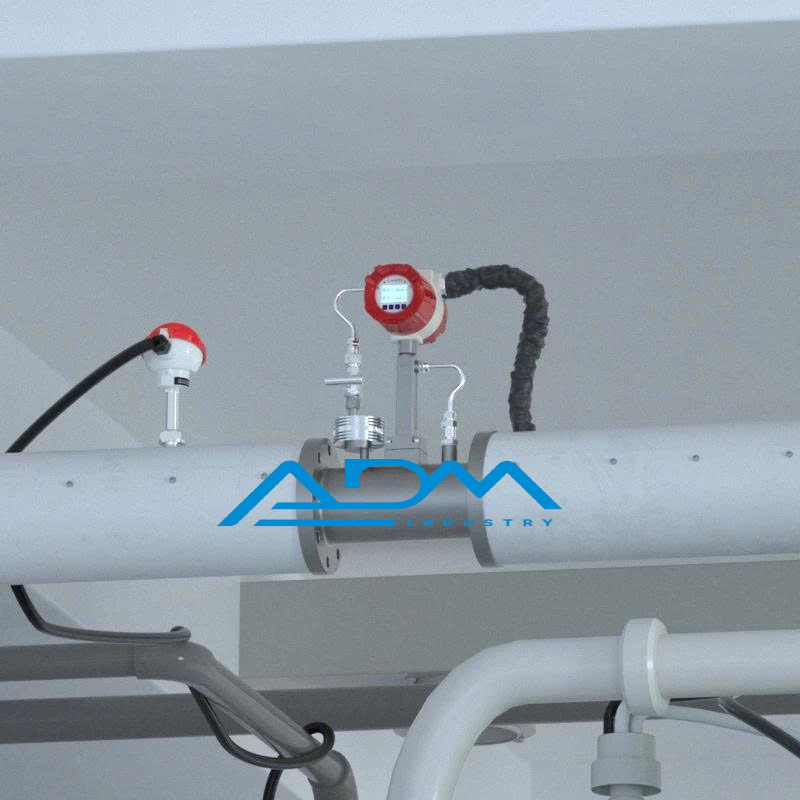

Ứng dụng thực tế của đồng hồ đo hơi Vortex
- Nhà máy nhiệt điện: kiểm soát lượng hơi cung cấp cho tua-bin
- Nhà máy thực phẩm – dược phẩm: kiểm tra tiêu hao hơi trong quá trình tiệt trùng
- Hệ thống HVAC công nghiệp: giám sát lưu lượng hơi trong lò hơi
- Xưởng sản xuất hóa chất: đo khí công nghệ và hơi phản ứng
Cách chọn đồng hồ Vortex đo hơi phù hợp
Khi chọn thiết bị, bạn cần quan tâm đến:
| Tiêu chí | Gợi ý lựa chọn |
| Nhiệt độ làm việc | ≥ 250 °C (nếu dùng cho hơi quá nhiệt) |
| Áp suất tối đa | ≥ 40 bar (cho hệ thống công nghiệp lớn) |
| Vật liệu thân đồng hồ | Inox 316L hoặc cao cấp hơn để chống ăn mòn |
| Tín hiệu ngõ ra | 4–20 mA, xung hoặc Modbus |
| Kết nối | Mặt bích hoặc ren, tùy vào hệ thống |
Đồng hồ lưu lượng Vortex được công ty ADM nhập khẩu và phân phối trực tiếp. Là lựa chọn hàng đầu của nhiều nhà thầu và nhá máy tại Việt Nam. Mọi nhu cầu báo giá hay tư vấn sản phẩm vui lòng liên hệ
