Hệ thống SCADA là gì?
SCADA (Supervisory Control And Data Acquisition) là hệ thống giám sát và thu thập dữ liệu tự động, được ứng dụng rộng rãi trong các ngành công nghiệp như xử lý nước, dầu khí, hóa chất và sản xuất. Hệ thống này giúp vận hành viên theo dõi và điều khiển các thiết bị từ xa một cách hiệu quả.
Các thành phần chính trong hệ thống
1. Đồng hồ lưu lượng (Flow Meter)
Đồng hồ lưu lượng là thiết bị đo lường lưu lượng chất lỏng hoặc khí trong đường ống. Các loại phổ biến bao gồm:
- Đồng hồ điện từ: Chính xác cao, phù hợp với chất lỏng dẫn điện
- Đồng hồ siêu âm: Không tiếp xúc, dễ bảo trì
- Đồng hồ tuabin: Độ tin cậy cao, giá thành hợp lý
Thiết bị này gửi tín hiệu về lưu lượng thực tế đến hệ thống SCADA để giám sát liên tục.
2. Van điện (Electric Valve)
Van điện là thiết bị điều khiển dòng chảy tự động, bao gồm:
- Van bi điện: Đóng/mở hoàn toàn
- Van điều khiển tỷ lệ: Điều chỉnh lưu lượng chính xác
- Van điện từ: Phản ứng nhanh, phù hợp hệ thống yêu cầu cao
Van điện nhận lệnh từ SCADA để điều chỉnh độ mở, kiểm soát lưu lượng theo yêu cầu.
3. Bộ điều khiển PLC/RTU
Đây là bộ não xử lý tín hiệu từ cảm biến và thực hiện lệnh điều khiển. PLC (Programmable Logic Controller) kết nối các thiết bị hiện trường với phần mềm SCADA.
Nguyên lý hoạt động của hệ thống

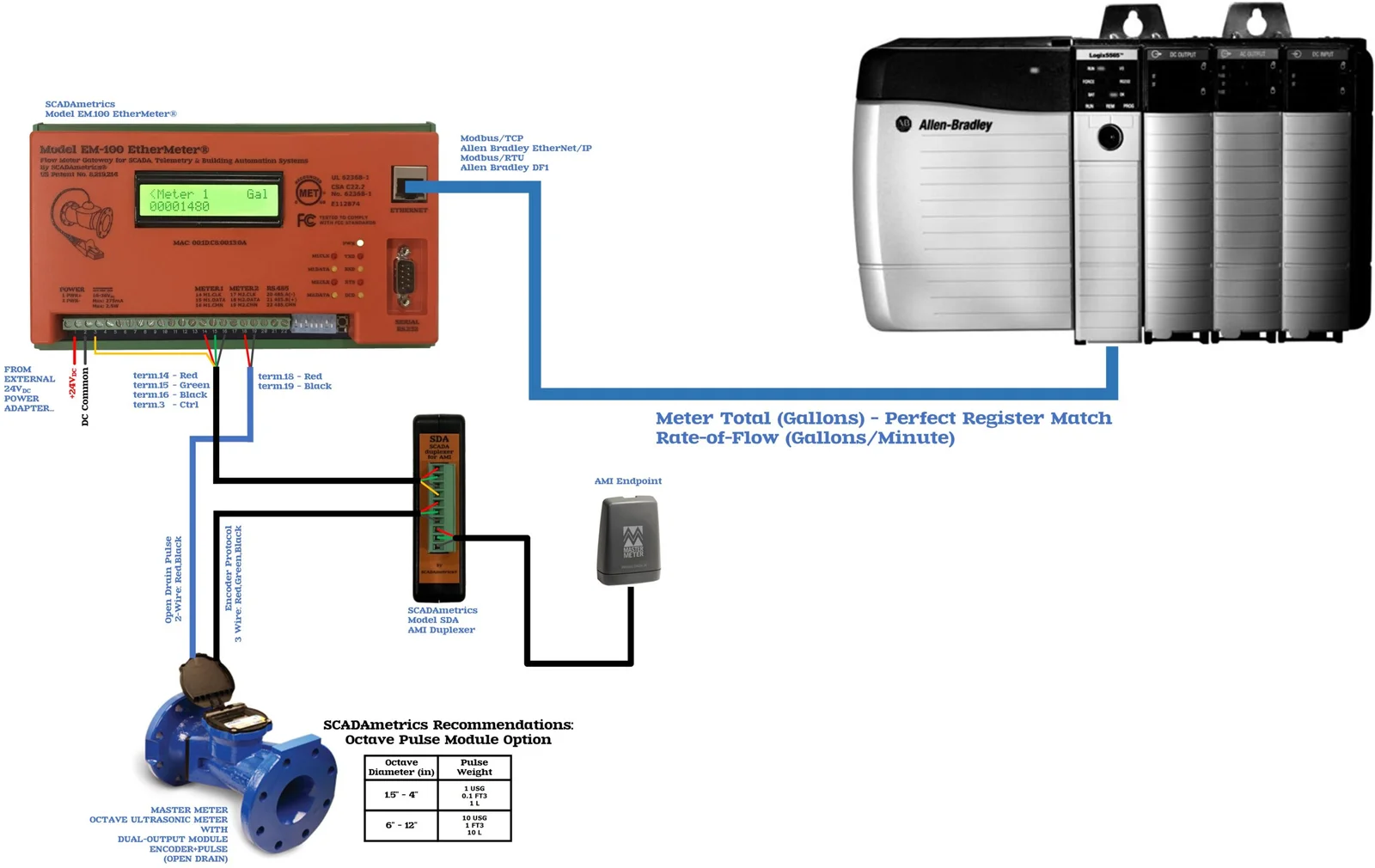

Bước 1: Thu thập dữ liệu Đồng hồ lưu lượng đo lường và truyền dữ liệu về lưu lượng thực tế qua tín hiệu 4-20mA hoặc giao thức truyền thông như Modbus, Profibus.
Bước 2: Xử lý và phân tích Hệ thống SCADA nhận dữ liệu, so sánh với giá trị đặt trước (setpoint). Nếu lưu lượng thực tế lệch khỏi mục tiêu, hệ thống sẽ tính toán mức điều chỉnh cần thiết.
Bước 3: Điều khiển tự động SCADA gửi lệnh đến van điện để tăng hoặc giảm độ mở, đưa lưu lượng về đúng giá trị mong muốn. Quá trình này diễn ra liên tục, tạo vòng lặp kín (closed-loop control).
Bước 4: Giám sát và cảnh báo Giao diện SCADA hiển thị các thông số theo thời gian thực trên màn hình. Khi có bất thường như lưu lượng quá cao/thấp, rò rỉ hoặc van bị kẹt, hệ thống sẽ phát cảnh báo ngay lập tức.
Lợi ích của hệ thống tích hợp
Tự động hóa hoàn toàn: Giảm can thiệp thủ công, tiết kiệm nhân lực và giảm sai sót.
Kiểm soát chính xác: Duy trì lưu lượng ổn định với độ chính xác cao, đáp ứng yêu cầu sản xuất.
Giám sát từ xa: Vận hành viên có thể theo dõi và điều khiển từ phòng điều khiển trung tâm, thậm chí qua thiết bị di động.
Tiết kiệm năng lượng: Tối ưu hóa lưu lượng giúp giảm lãng phí nước, điện và nguyên liệu.
Lưu trữ dữ liệu: Hệ thống ghi lại toàn bộ lịch sử vận hành, hỗ trợ phân tích và cải tiến quy trình.
Ứng dụng thực tế
Hệ thống SCADA tích hợp đồng hồ lưu lượng và van điện được sử dụng phổ biến trong:
- Nhà máy xử lý nước cấp và nước thải
- Hệ thống tưới tiêu nông nghiệp thông minh
- Dây chuyền sản xuất thực phẩm và đồ uống
- Nhà máy hóa chất và dược phẩm
- Hệ thống phân phối dầu khí
Kết luận
Việc tích hợp đồng hồ lưu lượng và van điện vào hệ thống SCADA mang lại giải pháp giám sát và điều khiển hiện đại, giúp doanh nghiệp nâng cao hiệu quả sản xuất, đảm bảo chất lượng sản phẩm và tối ưu chi phí vận hành.
