Đồng hồ lưu lượng siêu âm clamp-on ngày càng được ưa chuộng trong công nghiệp nhờ khả năng đo lường chính xác mà không cần cắt ống hay dừng hoạt động. Tuy nhiên, để thiết bị hoạt động hiệu quả, việc lắp đặt đúng kỹ thuật là vô cùng quan trọng. Bài viết này sẽ hướng dẫn chi tiết các điều kiện cần thiết và những sai lầm phổ biến cần tránh khi lắp đặt đồng hồ lưu lượng siêu âm clamp-on tại hiện trường.
Đồng hồ lưu lượng siêu âm clamp-on là gì?
Đồng hồ lưu lượng siêu âm clamp-on là thiết bị đo lưu lượng chất lỏng bằng công nghệ sóng siêu âm, với cảm biến được gắn bên ngoài ống dẫn. Ưu điểm nổi bật là không xâm nhập vào dòng chảy, dễ dàng lắp đặt và bảo trì mà không làm gián đoạn quy trình sản xuất.
Điều kiện yêu cầu khi lắp đặt
1. Yêu cầu về ống dẫn
Chất lượng ống: Ống phải nguyên vẹn, không bị rỉ sét, không có lớp cặn bám dày bên trong. Bề mặt ngoài ống cần sạch, không có sơn bong tróc hay gỉ sét.
Kích thước ống: Đảm bảo đường kính ống nằm trong phạm vi hoạt động của thiết bị. Hầu hết các loại đồng hồ siêu âm clamp-on có thể đo ống từ DN15 đến DN6000.
Vật liệu ống: Thông số vật liệu ống (thép carbon, inox, nhựa PVC, HDPE…) phải được nhập chính xác vào thiết bị để tính toán đúng tốc độ truyền âm.
2. Điều kiện dòng chảy
Đoạn ống thẳng: Cần có đoạn ống thẳng đủ dài trước và sau vị trí lắp đặt. Tiêu chuẩn thông thường là 10D về phía thượng nguồn và 5D về phía hạ nguồn (D là đường kính ống).
Dòng chảy ổn định: Tránh lắp đặt gần van, khuỷu, bơm hay các thiết bị gây nhiễu dòng chảy. Dòng phải đầy ống và ổn định, không có khí lẫn.
Tốc độ dòng chảy: Nên đo ở tốc độ dòng chảy từ 0.5 đến 10 m/s để đảm bảo độ chính xác tốt nhất.
3. Điều kiện môi trường
Nhiệt độ: Nhiệt độ chất lỏng và môi trường xung quanh phải nằm trong giới hạn kỹ thuật của thiết bị (thường từ -40°C đến +200°C tùy model).
Độ rung: Hạn chế rung động mạnh ở vị trí lắp đặt cảm biến, có thể sử dụng đế chống rung nếu cần.
Bảo vệ: Nếu lắp đặt ngoài trời, cần có biện pháp che chắn, chống mưa nắng cho bộ chuyển đổi tín hiệu.
Các sai lầm thường gặp và cách tránh
1. Chọn sai vị trí lắp đặt
Sai lầm: Lắp đặt quá gần van, khuỷu hoặc chỗ ống thay đổi đường kính, gây nhiễu loạn dòng chảy.
Cách tránh: Luôn tuân thủ quy tắc đoạn ống thẳng 10D-5D. Nếu không đủ điều kiện, hãy tìm vị trí khác hoặc sử dụng bộ chỉnh lưu dòng.
2. Vệ sinh bề mặt không kỹ
Sai lầm: Không làm sạch bề mặt ống trước khi lắp cảm biến, còn sơn, gỉ sét hoặc bụi bẩn.
Cách tránh: Đánh bóng bề mặt ống tại vị trí lắp cảm biến, làm sạch hoàn toàn. Sử dụng chất ghép nối âm (acoustic couplant) chất lượng tốt.
3. Gắn cảm biến không chắc chắn
Sai lầm: Dây đai hoặc khung gá cảm biến lỏng lẻo, dễ bị dịch chuyển.
Cách tránh: Siết chặt dây đai, đảm bảo cảm biến không bị di chuyển. Kiểm tra cường độ tín hiệu trên màn hình thiết bị để đảm bảo ghép nối tốt.
4. Nhập sai thông số ống
Sai lầm: Nhập sai đường kính ống, độ dày thành ống hoặc vật liệu ống vào thiết bị.
Cách tránh: Đo kỹ các thông số thực tế bằng thước hoặc thiết bị đo độ dày siêu âm. Tham khảo bản vẽ kỹ thuật để xác định chính xác.
5. Không kiểm tra chất lỏng
Sai lầm: Bỏ qua việc kiểm tra chất lỏng có lẫn khí, cặn lơ lửng hay không đầy ống.
Cách tránh: Quan sát vị trí lắp đặt, đảm bảo ống luôn đầy. Nếu có khí, cần tìm vị trí khác hoặc lắp van xả khí.
6. Bỏ qua hiệu chuẩn
Sai lầm: Lắp xong không hiệu chuẩn hoặc đối chiếu với phương pháp đo khác.
Cách tránh: So sánh kết quả đo với phương pháp đo cơ học hoặc dữ liệu vận hành. Điều chỉnh các thông số nếu cần để đạt độ chính xác tối ưu.
Quy trình lắp đặt cơ bản
- Khảo sát hiện trường: Xác định vị trí, đo kích thước ống, kiểm tra điều kiện dòng chảy
- Chuẩn bị bề mặt: Làm sạch, đánh bóng vị trí gắn cảm biến
- Cấu hình thiết bị: Nhập chính xác các thông số ống và chất lỏng

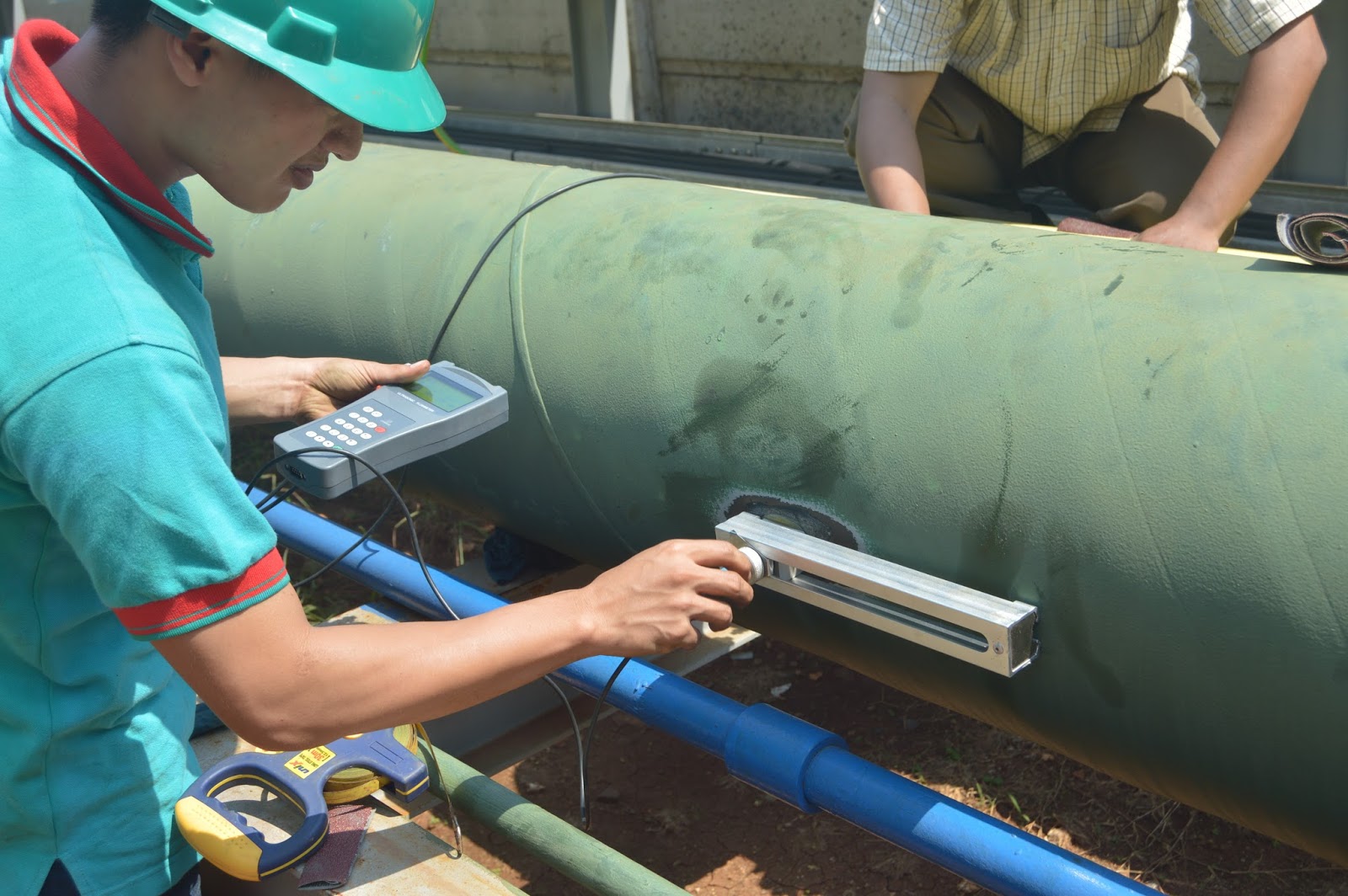

- Gắn cảm biến: Bôi chất ghép nối, gắn cảm biến theo hướng dẫn, siết chặt
- Kiểm tra tín hiệu: Quan sát cường độ tín hiệu, chất lượng sóng
- Hiệu chuẩn: So sánh kết quả, điều chỉnh nếu cần
- Vận hành thử: Theo dõi trong vài ngày đầu để đảm bảo ổn định
Kết luận
Lắp đặt đồng hồ lưu lượng siêu âm clamp-on không khó nhưng đòi hỏi sự tỉ mỉ và tuân thủ đúng kỹ thuật. Việc hiểu rõ điều kiện yêu cầu và tránh được các sai lầm phổ biến sẽ giúp thiết bị hoạt động chính xác, ổn định và bền bỉ. Nếu gặp khó khăn, hãy tham khảo ý kiến từ nhà cung cấp hoặc chuyên gia để đạt kết quả tốt nhất.
