Tại Sao Khoảng Cách Ống Thẳng Lại Quan Trọng?
Khi lắp đặt đồng hồ đo lưu lượng, nhiều người thường bỏ qua một yếu tố quan trọng: khoảng cách đoạn ống thẳng trước và sau đồng hồ. Đây chính là yếu tố quyết định đến độ chính xác trong việc đo lường lưu lượng nước, khí gas hay các chất lỏng khác.
Việc không tuân thủ đúng khoảng cách ống thẳng có thể dẫn đến sai số đo lường từ 5-20%, gây thiệt hại lớn về kinh tế và ảnh hưởng đến quy trình sản xuất.
Khoảng Cách Ống Thẳng Là Gì?
Khoảng cách ống thẳng (straight pipe length) là đoạn ống không có khúc cong, van, co giảm hay bất kỳ vật cản nào, được lắp đặt ngay trước và sau đồng hồ đo lưu lượng.
Khoảng cách này thường được tính theo đơn vị D (đường kính ống). Ví dụ: ống có đường kính 50mm cần đoạn thẳng 10D thì khoảng cách là 500mm (50mm x 10).
Nguyên Lý Hoạt Động
Khi dòng chất lỏng đi qua khúc cua, van hoặc co giảm, dòng chảy sẽ bị xáo trộn, tạo ra xoáy và phân bố vận tốc không đều. Đoạn ống thẳng giúp:
- Ổn định dòng chảy trước khi vào đồng hồ
- Giảm thiểu nhiễu loạn và xoáy
- Đảm bảo phân bố vận tốc đồng đều
- Tăng độ chính xác đo lường
Tiêu Chuẩn Khoảng Cách Theo Loại Đồng Hồ
1. Đồng Hồ Đo Lưu Lượng Điện Từ
- Trước đồng hồ: 5D – 10D
- Sau đồng hồ: 2D – 3D
- Ít bị ảnh hưởng bởi nhiễu loạn
2. Đồng Hồ Cơ (Turbine, Cánh Quạt)
- Trước đồng hồ: 10D – 20D
- Sau đồng hồ: 5D
- Nhạy cảm với dòng chảy xoáy

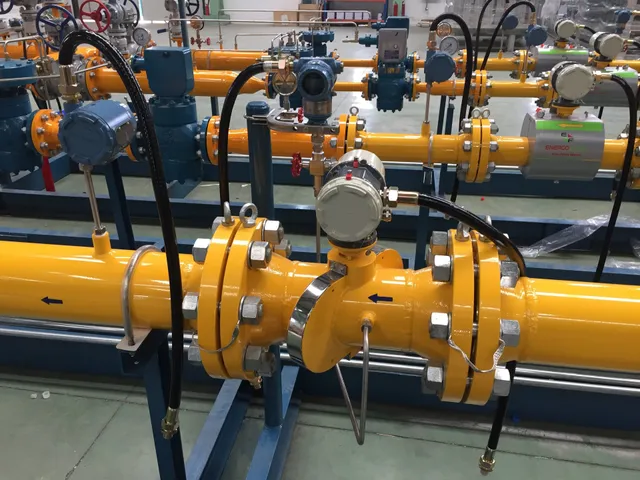

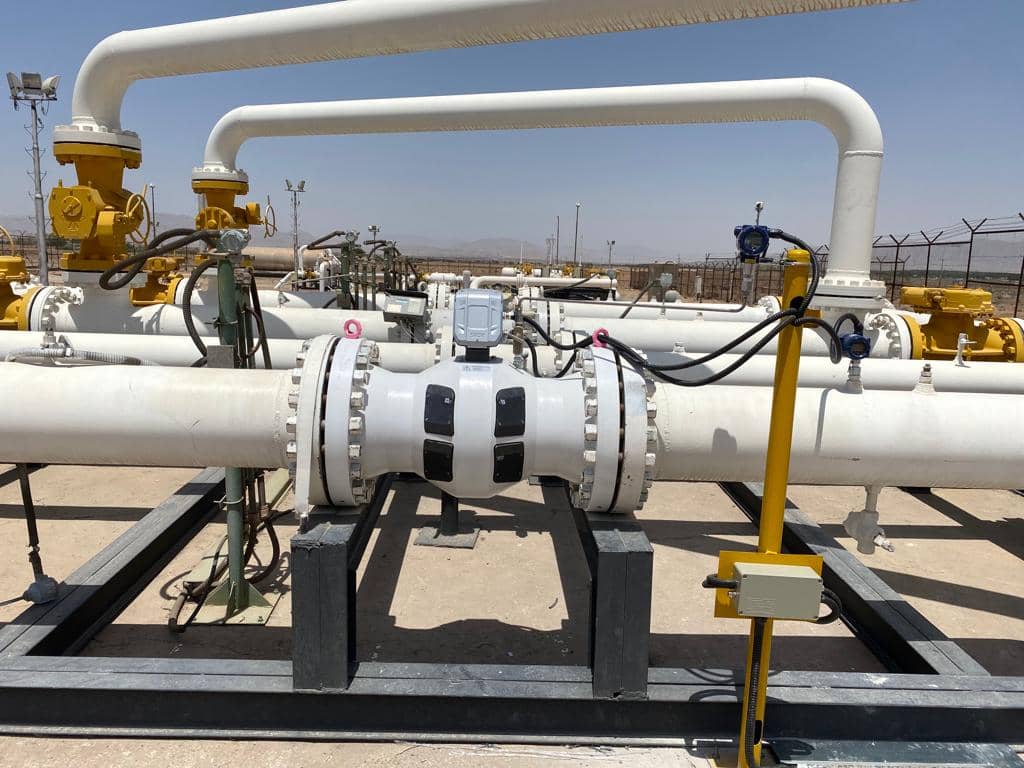

3. Đồng Hồ Siêu Âm
- Trước đồng hồ: 10D – 30D
- Sau đồng hồ: 5D – 10D
- Yêu cầu khắt khe nhất
4. Đồng Hồ Vortex
- Trước đồng hồ: 15D – 20D
- Sau đồng hồ: 5D – 8D
Các Yếu Tố Ảnh Hưởng Đến Khoảng Cách Yêu Cầu
1. Vị trí lắp đặt
- Sau khúc cua 90°: cần tăng 5-10D
- Sau van điều khiển: cần tăng 10-15D
- Sau co giảm ống: cần tăng 8-12D
2. Đường kính ống
- Ống lớn cần khoảng cách dài hơn
- Tỷ lệ co giảm càng lớn, cần đoạn thẳng càng dài
3. Loại chất lỏng
- Độ nhớt cao cần khoảng cách lớn hơn
- Dòng chảy rối loạn cần đoạn thẳng dài hơn
Hậu Quả Khi Không Đảm Bảo Khoảng Cách
Sai Số Đo Lường
Không tuân thủ khoảng cách ống thẳng có thể gây:
- Sai số từ 5-20% giá trị đo
- Đo thiếu hoặc đo dư lưu lượng
- Mất ổn định trong đo lường
Thiệt Hại Kinh Tế
- Chi phí vận hành không chính xác
- Tính toán sai hóa đơn tiền nước/khí
- Ảnh hưởng đến quy trình sản xuất
Tuổi Thọ Thiết Bị
- Đồng hồ bị hao mòn nhanh hơn
- Chi phí bảo trì tăng cao
Giải Pháp Khi Không Đủ Không Gian Lắp Đặt
Trong thực tế, không phải lúc nào cũng có đủ không gian để đảm bảo khoảng cách ống thẳng chuẩn. Một số giải pháp thay thế:
- Sử dụng bộ chỉnh lưu (flow conditioner)
- Giảm 30-50% khoảng cách yêu cầu
- Chi phí thêm từ 3-5 triệu đồng
- Chọn loại đồng hồ ít nhạy cảm
- Đồng hồ điện từ thay vì đồng hồ cơ
- Phù hợp với không gian hạn chế
- Tư vấn kỹ thuật chuyên sâu
- Đo kiểm tra thực tế
- Điều chỉnh hệ số bù sai số
Kết Luận
Khoảng cách đoạn ống thẳng trước và sau đồng hồ không chỉ là khuyến nghị mà là yêu cầu kỹ thuật bắt buộc để đảm bảo độ chính xác đo lường. Việc tuân thủ đúng tiêu chuẩn này giúp tiết kiệm chi phí vận hành, kéo dài tuổi thọ thiết bị và đảm bảo hiệu quả sản xuất.
Đầu tư đúng cách ngay từ khâu thiết kế và lắp đặt sẽ mang lại lợi ích dài lâu cho hệ thống đo lường của bạn.
