Áp Suất Xung Trong Đường Ống Là Gì?
Áp suất xung (hay còn gọi là hiện tượng búa nước – water hammer) là dao động áp lực đột ngột xảy ra trong hệ thống đường ống khi dòng chất lỏng thay đổi vận tốc một cách nhanh chóng. Hiện tượng này đặc biệt nguy hiểm đối với các đường ống dài, có thể gây nứt vỡ, rò rỉ hoặc hư hỏng nghiêm trọng thiết bị.
Khi van đóng đột ngột hoặc máy bơm ngừng hoạt động, năng lượng động học của dòng chảy chuyển thành năng lượng áp suất, tạo ra sóng xung kích lan truyền qua lại trong đường ống với tốc độ âm thanh.
Nguyên Nhân Gây Ra Áp Suất Xung
1. Đóng Van Đột Ngột
Khi van đóng nhanh, dòng nước dừng lại tức thời tạo ra áp lực cực lớn tại vị trí van và lan truyền ngược về phía nguồn.
2. Khởi Động/Dừng Máy Bơm
Máy bơm hoạt động không ổn định hoặc mất điện đột ngột là nguyên nhân phổ biến gây áp suất xung trong hệ thống cấp nước công nghiệp.
3. Thay Đổi Vận Tốc Dòng Chảy
Mọi sự thay đổi đột ngột về lưu lượng đều có thể tạo ra sóng áp lực trong đường ống dài.
4. Bẫy Khí Trong Ống
Túi khí bị nén hoặc giải phóng đột ngột cũng tạo ra dao động áp suất mạnh.
Phương Pháp Phân Tích Áp Suất Xung
Công Thức Joukowsky
Công thức cơ bản để tính toán áp suất xung:
ΔP = ρ × a × ΔV
Trong đó:
- ΔP: Sự thay đổi áp suất (Pa)
- ρ: Khối lượng riêng của chất lỏng (kg/m³)
- a: Vận tốc truyền sóng áp lực (m/s)
- ΔV: Sự thay đổi vận tốc dòng chảy (m/s)
Phân Tích Bằng Phần Mềm
Các phần mềm chuyên dụng như HAMMER, WANDA, hay AFT Impulse giúp mô phỏng chi tiết hiện tượng áp suất xung trong hệ thống phức tạp, tính toán biên độ dao động và xác định điểm nguy hiểm.
Đánh Giá Thực Tế
Sử dụng cảm biến áp suất tần số cao để đo đạc và ghi nhận dao động áp lực thực tế trong hệ thống vận hành.
Hậu Quả Của Áp Suất Xung

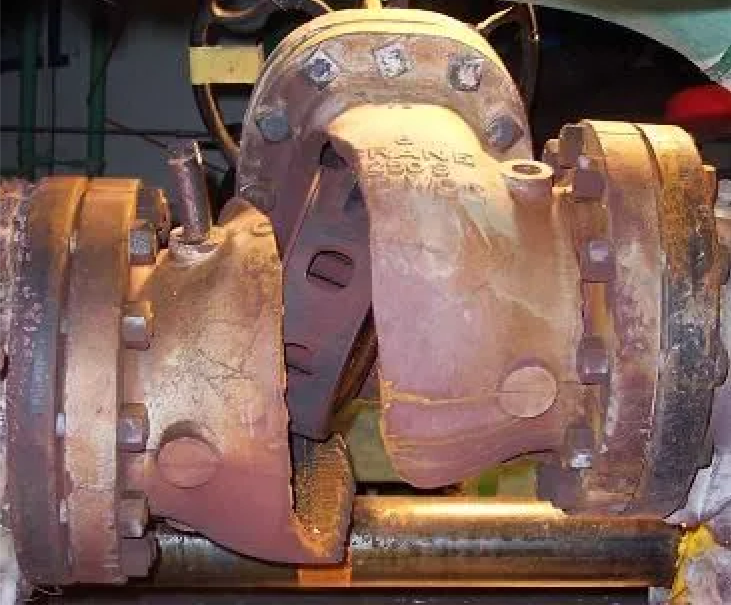

- Hư hỏng thiết bị: Van, đồng hồ đo, mối nối có thể bị phá hủy
- Nứt vỡ đường ống: Áp lực vượt ngưỡng chịu đựng gây rò rỉ hoặc vỡ ống
- Rung động mạnh: Gây ồn ào và ảnh hưởng đến kết cấu công trình
- Giảm tuổi thọ hệ thống: Dao động lặp lại gây mỏi vật liệu

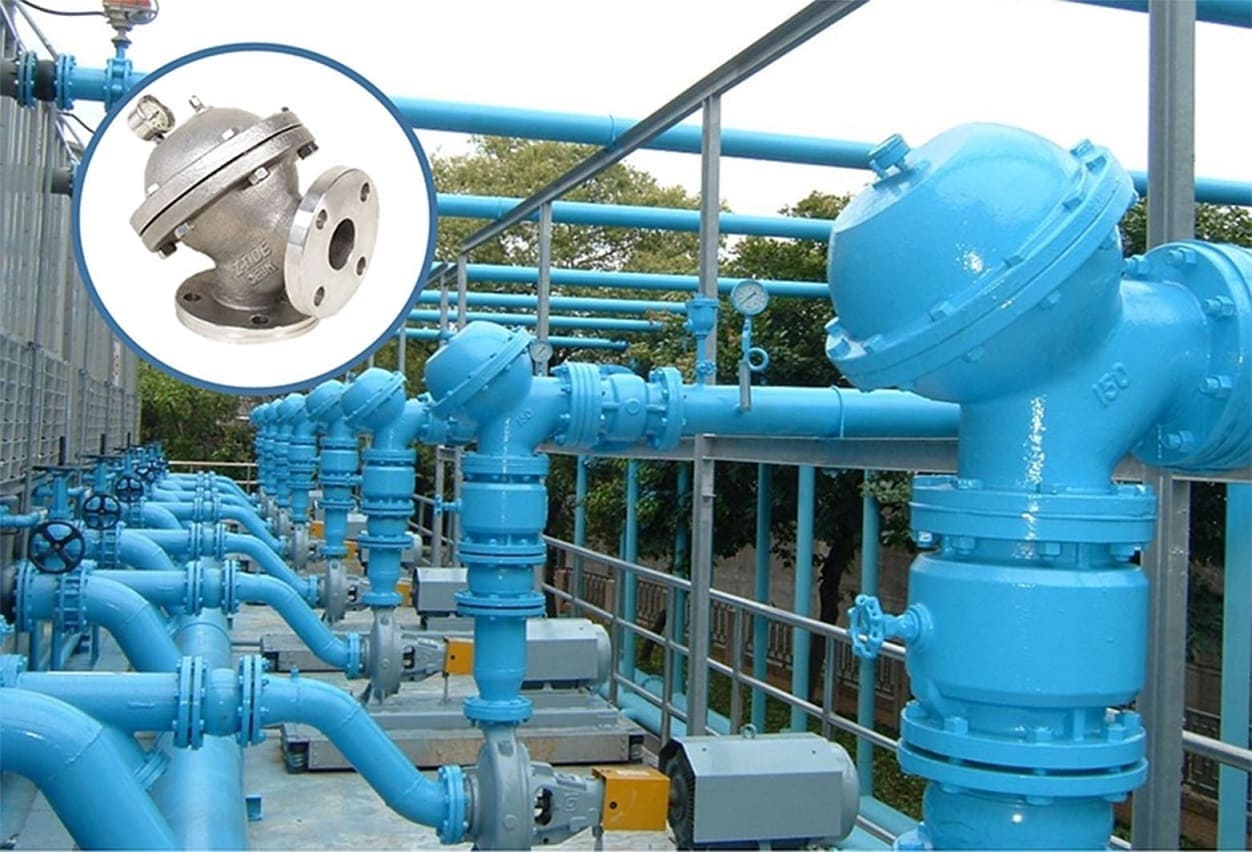

Giải Pháp Giảm Thiểu Áp Suất Xung
1. Van Đóng Chậm
Lắp đặt van điều khiển tốc độ đóng mở để giảm thiểu thay đổi vận tốc đột ngột.
2. Bình Tích Áp
Bình chứa khí nén hoặc bình giãn nở hấp thụ năng lượng áp lực dư thừa.
3. Van Xả Áp
Van an toàn tự động mở khi áp suất vượt ngưỡng cho phép, bảo vệ hệ thống.
4. Thay Đổi Thiết Kế
- Giảm vận tốc dòng chảy thiết kế
- Chọn đường kính ống phù hợp
- Bố trí điểm cao để xả khí
- 5. Vận Hành Đúng Cách
Đào tạo vận hành viên thao tác từ từ, tránh đóng mở van đột ngột.
Kết Luận
Phân tích áp suất xung trong đường ống dài là bước quan trọng trong thiết kế và vận hành hệ thống thủy lực. Hiểu rõ nguyên nhân, phương pháp tính toán và áp dụng các biện pháp phòng ngừa phù hợp giúp đảm bảo an toàn, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì.
Đầu tư cho phân tích kỹ thuật và lắp đặt thiết bị bảo vệ ngay từ đầu sẽ giúp tránh được những sự cố nghiêm trọng và tốn kém trong tương lai.
