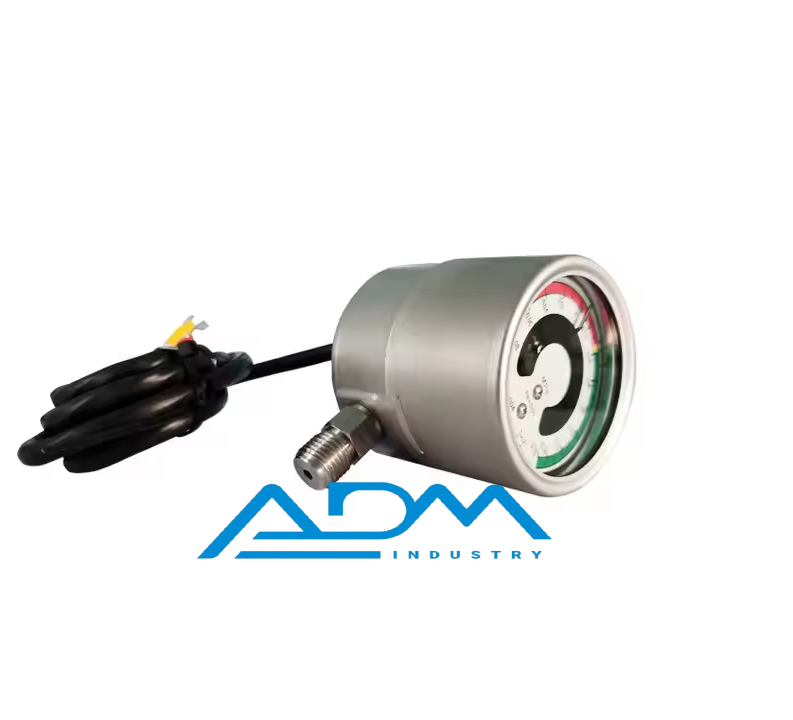

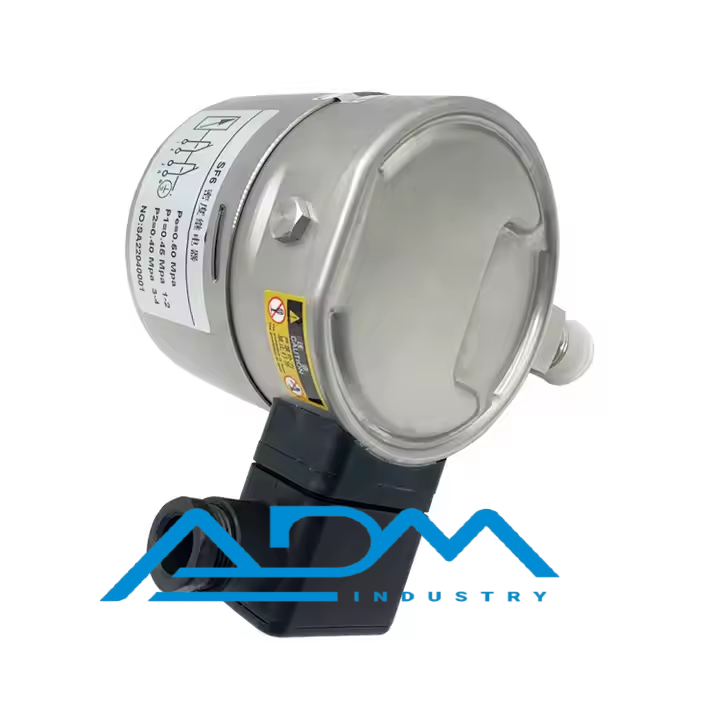

Đồng hồ áp suất SF6 tiếp điểm điện

1.      Giới thiệu

Trong các hệ thống thiết bị đóng cắt cao áp sử dụng khí SF6 (Sulfur Hexafluoride), việc giám sát áp suất khí một cách chính xác và tích hợp cảnh báo sớm là yếu tố bắt buộc để đảm bảo an toàn tuyệt đối. Đồng hồ áp suất SF6 có tiếp điểm điện chính là thiết bị 2 trong 1 – vừa đo áp suất cơ học, vừa truyền tín hiệu cảnh báo điện khi áp suất vượt quá hoặc xuống dưới ngưỡng cài đặt.

2.      Cấu tạo và nguyên lý hoạt động

Cấu tạo chính:

• Vỏ đồng hồ: Làm bằng hợp kim nhôm hoặc inox, chịu lực, chống ăn mòn.

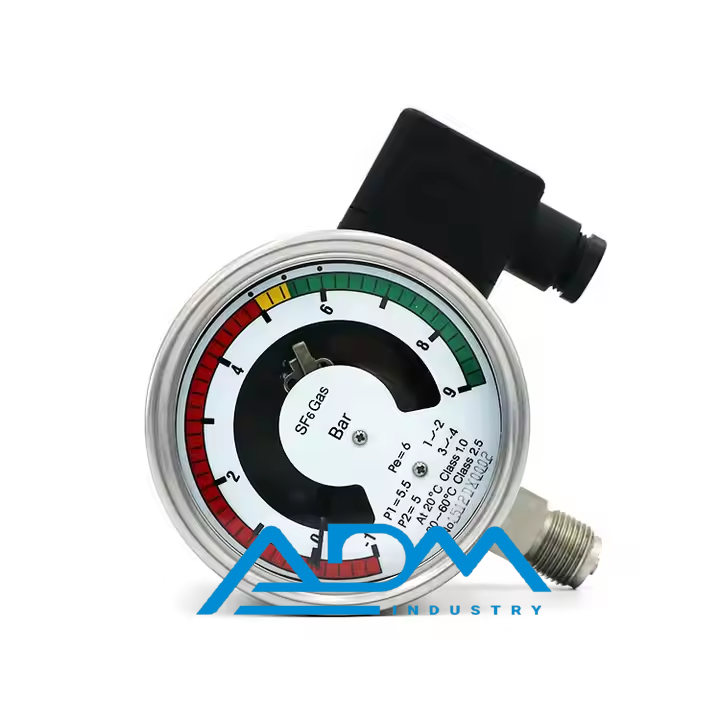

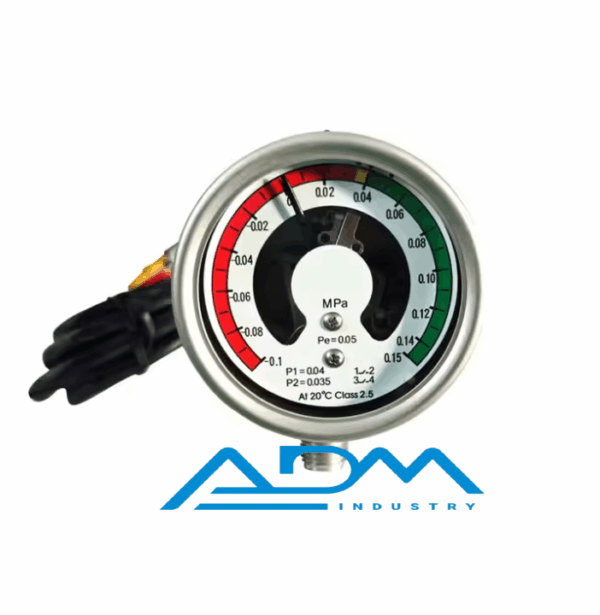

• Mặt hiển thị: Thang đo có màu phân vùng (xanh – vàng – đỏ) rõ ràng.
• Ống bourdon: Cảm biến áp suất dạng cơ học bên trong.
• Tiếp điểm điện: Được gắn bên trong, có thể là loại SPDT (1 ngõ ra đóng/ngắt).
• Cáp tín hiệu: Nối ra hệ thống điều khiển từ xa hoặc cảnh báo.

Nguyên lý hoạt động:

• Khi khí SF6 bên trong thiết bị tăng hoặc giảm áp, ống bourdon sẽ giãn hoặc co, làm quay kim chỉ.
• Đồng thời, kim sẽ tiếp xúc hoặc tách rời tiếp điểm điện tại mức áp suất cài đặt.
• Tín hiệu điện này được truyền đến PLC, còi cảnh báo hoặc relay ngắt – giúp phát hiện sự cố sớm như rò rỉ khí, tụt áp hay quá áp.

3.      Thông số kỹ thuật

Loại thiết bị	Đồng hồ đo áp suất khí SF6 có tiếp điểm
Kích thước mặt đồng hồ	4″ (100mm)
Vật liệu	Thép không gỉ 316
Áp suất làm việc	0.4 – 0.6 MPa
Sai số	±1.5% toàn thang đo
Số tiếp điểm	1 hoặc 2 tiếp điểm điện (NO/NC hoặc SPDT)
Điện áp tiếp điểm	24VDC / 220VAC – 1A (tùy loại)
Cấp bảo vệ	IP54 / IP65
Lắp đặt	Chân đứng hoặc chân sau lưng
Thang đo	-0,1 đến 0,9 MPa
Nhiệt độ làm việc	-40°C đến +60°C
Đầu kết nối cơ khí	G1/4″, G1/2″ hoặc chuẩn đặc biệt
Loại kết nối ren	M20×1.5, 1/2″NPT, 1/2″PT, 1/2″G



4.      Điểm nổi bật của sản phẩm

• Kết hợp 2 chức năng trong 1: Đo cơ học + cảnh báo điện.
• Màu sắc cảnh báo rõ ràng: Trực quan cho kỹ thuật viên vận hành.
• Lắp đặt linh hoạt: Dùng được cho cả ngoài trời và trong tủ.
• Phát hiện rò rỉ sớm: Giảm thiểu nguy cơ mất áp suất gây mất cách điện.
• Tùy chỉnh mức cảnh báo dễ dàng: Đáp ứng linh hoạt từng hệ thống.
• Độ bền cao, không cần nguồn cấp cho hiển thị.

5.      Ứng dụng thực tiễn

Không giống như các loại đồng hồ áp thông thường, đồng hồ áp suất SF6 có tiếp điểm điện được thiết kế riêng cho môi trường làm việc khắt khe trong các lĩnh vực:

• Tủ máy cắt trung/cao thế SF6 – kiểm soát khí cách điện.
• Trạm biến áp GIS – đồng bộ hệ thống bảo vệ điện áp.
• Nhà máy điện năng lượng tái tạo – nơi đòi hỏi giám sát tức thời.
• Hệ thống điện của tàu điện, metro, công nghiệp nặng.
• Tích hợp cảnh báo trong SCADA hoặc tủ điều khiển trung tâm.
