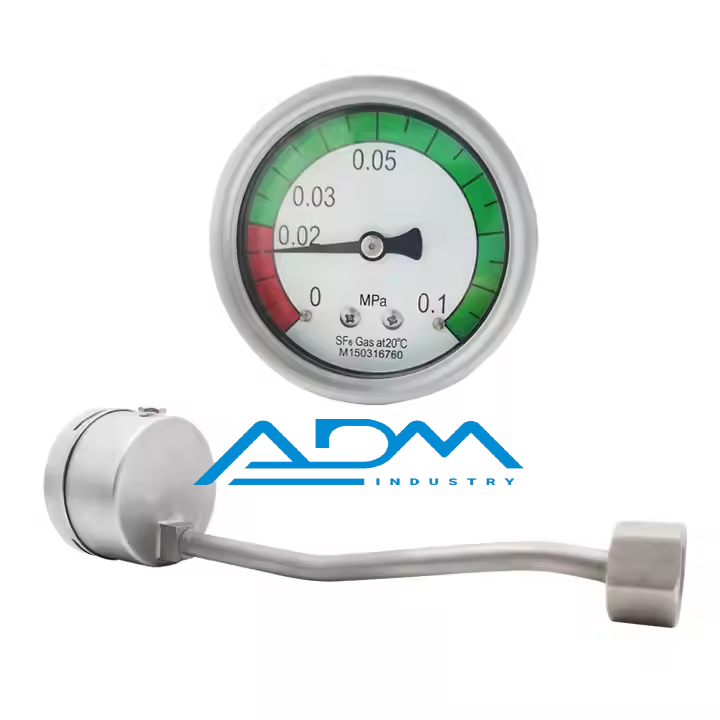

Đồng hồ đo áp suất khí SF6 dạng cơ

Đồng hồ đo áp suất khí SF6 dạng cơ – Chính xác, bền bỉ, tối ưu cho ngành điện cao thế

1. Giới thiệu

Đồng hồ đo áp suất khí SF6 dạng cơ là thiết bị chuyên dụng trong lĩnh vực điện lực, đặc biệt là trong các trạm biến áp, tủ điện trung và cao thế. Với thiết kế chuyên biệt để giám sát áp suất khí SF6 – loại khí cách điện và dập hồ quang hiệu quả – đồng hồ dạng cơ giúp đảm bảo an toàn và độ tin cậy cho toàn bộ hệ thống thiết bị điện.

2. Cấu tạo và nguyên lý hoạt động

Cấu tạo:

• Vỏ đồng hồ: Làm từ thép không gỉ 316 chống ăn mòn, chịu được môi trường khắc nghiệt.
• Bourdon tube (ống xoắn): Biến dạng theo áp suất, truyền chuyển động tới kim đồng hồ.
• Kim chỉ thị và mặt số: Chia dải màu (xanh – ổn định, đỏ – cảnh báo), dễ quan sát.
• Bộ truyền động cơ học: Kết nối giữa Bourdon tube và kim hiển thị.
• Cần xoay/móc treo: Gắn liền giúp hiển thị trạng thái hoặc kích hoạt thiết bị phụ.

Nguyên lý hoạt động:

Khi khí SF6 được nạp vào thiết bị, áp suất sẽ tác động lên Bourdon tube. Ống này sẽ biến dạng và truyền động cơ học đến kim chỉ thị, giúp người dùng đọc được áp suất thực tế một cách trực quan, tức thời mà không cần nguồn điện.

3. Thông số kỹ thuật

Mô tả	Đồng hồ giám sát mật độ khí SF6
Ứng dụng	Thiết bị đóng cắt cách điện bằng khí SF6
Kích thước danh nghĩa	60 mm
Cấp chính xác	Tại 20°C: ±1.6%; từ -40°C đến +60°C: ±2.5%
Cấp độ bảo vệ	IP65
Dải đo	1 – 2 bar hoặc theo yêu cầu tùy chỉnh
Tỷ lệ rò rỉ	≤1×10⁻⁹ Pa·m³/s
Ren kết nối	M24×1.5
Ống Bourdon	Toàn bộ bằng thép không gỉ 316L
Cơ cấu truyền động	Toàn bộ bằng thép không gỉ 316L
Vỏ ngoài	Thép không gỉ 304
Kính bảo vệ	Kính an toàn chịu lực
Mặt hiển thị	Nhôm
Kim chỉ thị	Nhôm, màu đen



4. Điểm nổi bật của sản phẩm

• Hoạt động hoàn toàn cơ học, không phụ thuộc nguồn điện, phù hợp với môi trường thiếu điện hoặc khi mất nguồn.
• Chống ăn mòn vượt trội, nhờ vật liệu inox chất lượng cao.
• Thiết kế mặt hiển thị trực quan, màu sắc rõ ràng, dễ kiểm tra nhanh.
• Dễ lắp đặt với nhiều tùy chọn kết nối và giá đỡ.
• Tích hợp móc truyền động có thể kết hợp với thiết bị cảnh báo cơ hoặc công tắc áp suất.

5. Ứng dụng thực tế

• Trạm biến áp di động: Thiết bị được ưu tiên nhờ tính nhỏ gọn, không phụ thuộc vào điện áp phụ trợ.
• Hệ thống GIS (Gas Insulated Switchgear): Đảm bảo độ kín khí SF6 luôn ở ngưỡng an toàn.
• Thiết bị truyền tải điện vùng núi cao, đảo xa: Vận hành bền bỉ trong điều kiện khắc nghiệt, không cần bảo trì thường xuyên.
• Thiết kế cho bộ kích dòng bằng cơ: Cần móc có thể điều khiển công tắc khẩn cấp khi áp suất giảm thấp.
• Dự án EPC cho điện lực: Được sử dụng làm đồng hồ tiêu chuẩn trong các gói thầu nhờ độ ổn định và tin cậy cao.

Đồng hồ đo áp suất khí SF6 dạng cơ được công ty TNHH đầu tư và thiết bị ADM nhập khẩu và phân phối. Mọi nhu cầu tư vần hay báo giá sản phẩm liên hệ qua:
