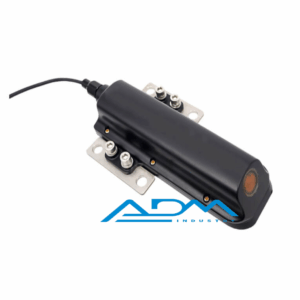

Lưu lượng kế kênh hở Doppler SPDV200

1. Giới thiệu tổng quát về sản phẩm lưu lượng kế kênh hở Doppler SPDV200

Lưu lượng kế kênh hở Doppler SPDV200 là một thiết bị đo lường công nghiệp đa năng, kết hợp khả năng đo cả mức chất lỏng và tốc độ dòng chảy (flow rate) bằng cách sử dụng nguyên lý hiệu ứng Doppler. Thiết bị này thường được thiết kế để hoạt động hiệu quả trong các môi trường khắc nghiệt, đặc biệt là với các chất lỏng có chứa bọt khí hoặc hạt lơ lửng

2. Cấu tạo

Vỏ bọc thiết bị: Thường làm từ vật liệu bền như nhựa kỹ thuật cao, có vai trò bảo vệ các linh kiện điện tử và cảm biến bên trong khỏi tác động của môi trường. Trên vỏ thường có vị trí gắn kết làm bằng kim loại để cố định thiết bị vào đường ống hoặc thành kênh

Cảm biến siêu âm: Đây là bộ phận quan trọng nhất, thường được đặt ở một đầu của thiết bị. Bao gồm ít nhất một (hoặc nhiều) bộ phát và thu sóng siêu âm

• Phát ra các sóng siêu âm có tần số cố định vào trong chất lỏng
• Thu lại các sóng siêu âm bị phản xạ từ các hạt lơ lửng hoặc bọt khí trong dòng chảy

Bộ xử lý tín hiệu và điều khiển: Nằm bên trong thiết bị

• Mạch điện tử: Chứa các vi xử lý, bộ nhớ, và các mạch lọc tín hiệu
• Xử lý Doppler: Nhận tín hiệu sóng phản xạ từ cảm biến, tính toán sự thay đổi tần số và chuyển đổi thành giá trị tốc độ dòng chảy
• Xử lý mức: Nếu thiết bị có khả năng đo mức, mạch này cũng xử lý tín hiệu siêu âm để tính toán khoảng cách đến bề mặt chất lỏng
• Bộ chuyển đổi A/D: Chuyển đổi tín hiệu tương tự từ cảm biến thành tín hiệu số để vi xử lý

Cổng kết nối và cáp: Một cáp điện được nối từ thiết bị ra ngoài, cáp này chứa các dây dẫn cho

• Nguồn cấp điện: Cung cấp năng lượng cho thiết bị hoạt động (ví dụ: 12-24VDC)
• Tín hiệu đầu ra: Truyền dữ liệu đo lường đến hệ thống điều khiển bên ngoài
• Dây nối đất: Để đảm bảo an toàn điện

3. Thông số kỹ thuật

Loại đo lường	Vận tốc dòng chảy, độ sâu nước, (đo nhiệt độ nước là chức năng tùy chọn)
Nguồn điện	Dải điện áp: 10.8VDC ~ 26.4VDC Tiêu thụ điện năng 12V: 45mA±1mA (khoảng 0.54W) Tiêu thụ điện năng 24V: 26mA±1mA (khoảng 0.62W)
Đặc điểm đầu ra	Giao thức tiêu chuẩn RS485/ModBus
Hiệu suất đo	Dải vận tốc dòng chảy: ±0.03m/s ~ ±5m/s (±0.03m/s ~ ±10m/s có thể tùy chỉnh) Dải đo độ sâu nước: 0.02–3m, 0.02–10m (vui lòng xác nhận độ sâu tối đa trước khi đặt hàng) Độ chính xác lưu lượng: ±1% (độ chính xác được kiểm định bởi Bộ Tài nguyên Nước) Độ chính xác vận tốc dòng chảy: ±1~3% (độ chính xác có thể thay đổi tùy thuộc vào môi trường làm việc thực tế) Độ chính xác độ sâu nước: ±3cm Độ phân giải vận tốc dòng chảy: 1mm/s Độ phân giải nhiệt độ: 0.1°C Độ phân giải độ sâu nước: 1mm
Đặc tính vật lý	Vật liệu: POM Khối lượng: 2.6±0.1kg Cấp bảo vệ: IP68 Cáp: cáp bọc chắn 4 lõi, có ống dẫn không khí, chiều dài tiêu chuẩn nhà máy 10 mét, đường kính dây 8mm (có thể đặt dây dài khác theo yêu cầu)
Môi trường làm việc	Nhiệt độ làm việc: 0~60°C Nhiệt độ bảo quản: -20~80℃ Hàm lượng cát: <20g/L Độ pH: Giá trị pH nằm trong khoảng 6 đến 8

4. Nguyên lý hoạt động

Cốt lõi của thiết bị này là việc ứng dụng hiệu ứng Doppler. Hiệu ứng Doppler mô tả sự thay đổi tần số của sóng (âm thanh hoặc siêu âm) khi có sự chuyển động tương đối giữa nguồn phát sóng và người quan sát

Phát sóng: Thiết bị SPDV200 phát ra một chùm sóng siêu âm có tần số cố định vào trong dòng chất lỏng

Phản xạ: Nếu chất lỏng có chứa các hạt lơ lửng (bụi, bọt khí, mảnh vụn…) hoặc bọt khí, các hạt này sẽ phản xạ sóng siêu âm trở lại cảm biến

Thay đổi tần số: Khi các hạt này di chuyển cùng với dòng chất lỏng, tần số của sóng siêu âm phản xạ sẽ thay đổi so với tần số sóng ban đầu

Tính toán: Thiết bị sẽ đo sự chênh lệch tần số này. Dựa vào độ lớn của Doppler shift và góc phát/nhận sóng, thiết bị có thể tính toán chính xác tốc độ dòng chảy của chất lỏng

Đo mức: Một số thiết bị Doppler cũng có khả năng đo mức chất lỏng bằng cách kết hợp với các nguyên lý khác hoặc dựa trên việc lắp đặt và hiệu chuẩn vị trí cảm biến

5. Đặc điểm nổi bật

Đo lường không tiếp xúc hoặc không xâm lấn: Tùy thuộc vào thiết kế cụ thể, một số cảm biến Doppler có thể được kẹp bên ngoài đường ống mà không cần khoan hoặc cắt ống, hoặc lắp đặt trên kênh hở mà không cản trở dòng chảy

Hiệu quả với chất lỏng “bẩn”: Rất phù hợp để đo các chất lỏng có chứa hạt rắn, bọt khí, hoặc chất lỏng có độ nhớt cao, nơi các công nghệ đo lưu lượng khác có thể gặp khó khăn hoặc bị ảnh hưởng

Đo lường đa thông số: Kết hợp cả đo lưu lượng và mức, giảm số lượng thiết bị cần thiết

Độ bền cao: Thường được chế tạo từ vật liệu chống ăn mòn và có cấp bảo vệ cao (IP6x) để hoạt động trong môi trường công nghiệp

Dễ lắp đặt: Có thể lắp đặt nhanh chóng trên đường ống hoặc kênh hở

Đầu ra tiêu chuẩn: Cung cấp các tín hiệu đầu ra công nghiệp phổ biến như 4-20mA, RS485 (Modbus), giúp dễ dàng tích hợp vào hệ thống điều khiển (PLC, DCS)

6. Ứng dụng phổ biến

SPDV200 thường được ứng dụng trong các ngành và quy trình sau:

• Xử lý nước và nước thải: Đo lưu lượng trong cống rãnh, kênh hở
• Công nghiệp hóa chất: Đo lưu lượng hóa chất lỏng có chứa hạt hoặc bọt
• Khai thác mỏ: Đo lưu lượng bùn, xỉ thải
• Nông nghiệp: Đo lưu lượng nước tưới tiêu có lẫn tạp chất
• Công nghiệp chế biến thực phẩm và đồ uống: Đo lưu lượng chất lỏng có chứa hạt hoặc bột
• Hệ thống thoát nước mưa: Giám sát lưu lượng nước trong các kênh thoát nước
