Giới thiệu

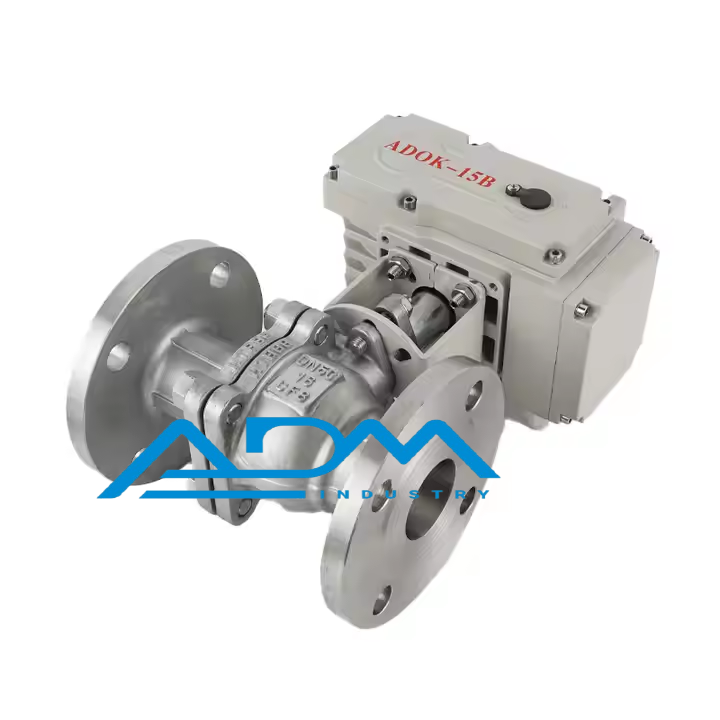

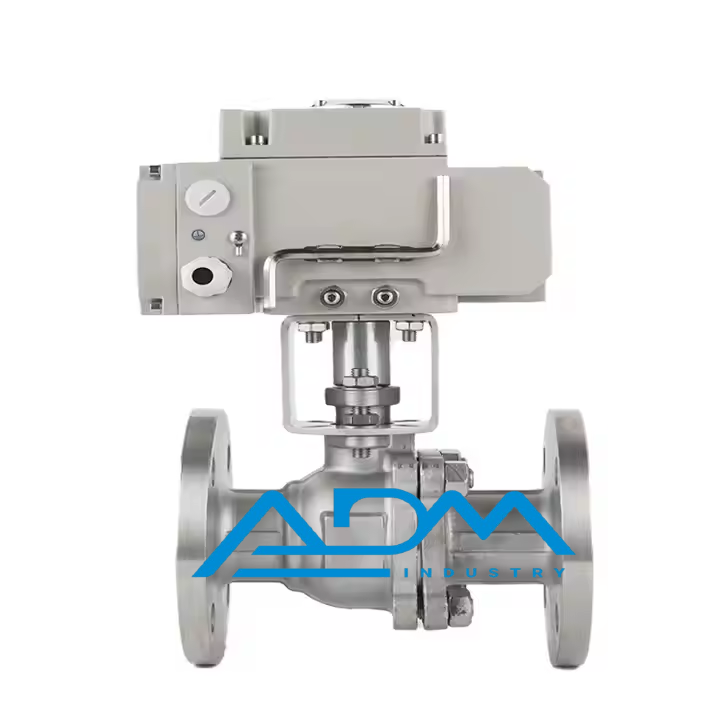

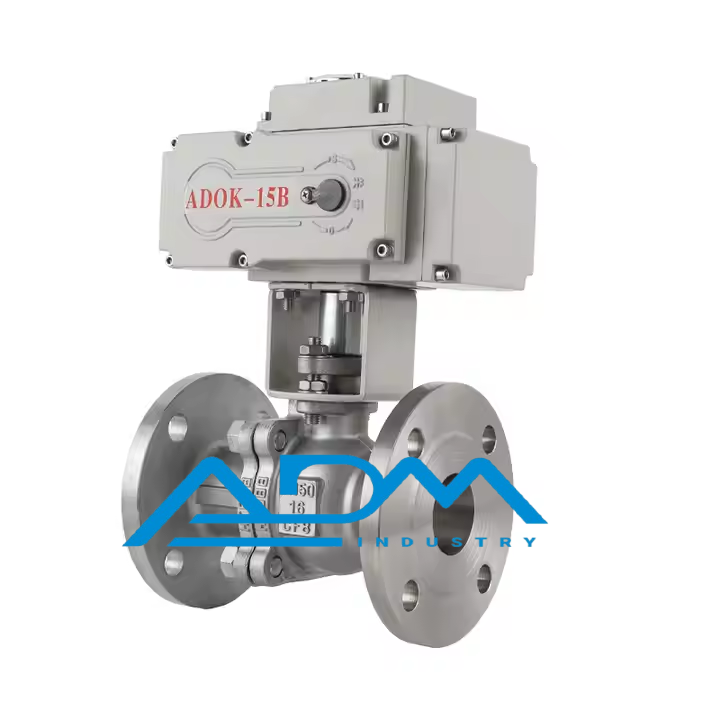

Van bi inox nối bích điều khiển điện là thiết bị chuyên dùng để đóng/mở hoặc điều tiết lưu lượng chất lỏng, khí trong đường ống. Van được chế tạo bằng inox chống ăn mòn, kết nối bằng mặt bích chắc chắn, vận hành nhờ bộ truyền động điện thay cho thao tác tay quay truyền thống.
Sản phẩm đáp ứng nhu cầu tự động hóa hệ thống đường ống, đặc biệt tại các môi trường khắc nghiệt, áp suất cao hoặc nơi yêu cầu độ an toàn, độ bền lâu dài.
Cấu tạo và nguyên lý hoạt động
Cấu tạo chính
-
Thân van: Gia công từ inox 304/316, bền bỉ, chống gỉ sét.
-
Bi van: Hình cầu, khoan lỗ xuyên tâm, cho phép dòng chảy đi qua khi mở.
-
Trục van: Nối trực tiếp bi van với bộ truyền động điện.
-
Seat (gioăng làm kín): PTFE hoặc RPTFE, tăng độ kín khít, chống rò rỉ.
-
Bộ truyền động điện: Lắp phía trên thân van, nhận tín hiệu điện để điều khiển đóng/mở.
Nguyên lý hoạt động
-
Khi cấp điện, mô-tơ điện quay và truyền moment xuống trục van.
-
Trục làm xoay bi van một góc 90°.
-
Khi lỗ trên bi song song với đường ống → van mở hoàn toàn.
-
Khi lỗ vuông góc với đường ống → van đóng kín.
-
-
Có thể lựa chọn loại ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính (modulating) để điều chỉnh lưu lượng theo tín hiệu điều khiển 4-20mA hoặc 0-10V.
Thông số kỹ thuật
| Thông số | Giá trị/Đặc tính |
|---|---|
| Kích thước danh nghĩa | DN15 – DN300 |
| Vật liệu thân van | Inox 304, Inox 316 |
| Vật liệu bi van | Inox 304/316 |
| Kiểu kết nối | Mặt bích (JIS, DIN, ANSI) |
| Áp lực làm việc | PN16 – PN25 |
| Nhiệt độ cho phép | -20°C ~ 200°C (tùy seat) |
| Gioăng làm kín | PTFE, RPTFE |
| Điện áp điều khiển | AC 220V, AC 380V, DC 24V |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính |
| Thời gian đóng/mở | 10s – 60s (tùy mô-tơ) |
| Tiêu chuẩn chống nước | IP65, IP67 |
Điểm nổi bật của sản phẩm
-
Chống ăn mòn tối ưu: Vật liệu inox 304/316 cho độ bền vượt trội trong nhiều môi trường.
-
Kết nối bích chắc chắn: Đảm bảo kín khít, an toàn cho hệ thống áp suất cao.
-
Tự động hóa dễ dàng: Tích hợp bộ truyền động điện hiện đại, hỗ trợ điều khiển từ xa.
-
Độ kín khít cao: Gioăng PTFE đảm bảo không rò rỉ, tuổi thọ lâu dài.
-
Đa dạng tùy chọn: Có sẵn các phiên bản ON/OFF và tuyến tính để phù hợp với từng nhu cầu.
Ứng dụng
Van bi inox nối bích điều khiển điện được sử dụng rộng rãi trong:
-
Hệ thống cấp – thoát nước công nghiệp.
-
Xử lý hóa chất, dược phẩm, thực phẩm (nhờ đặc tính chống ăn mòn, an toàn).
-
Ngành dầu khí, hơi nóng, khí nén.
-
Hệ thống HVAC, PCCC, cấp nước sạch cho tòa nhà, khu công nghiệp.
-
Dây chuyền sản xuất tự động, nơi cần điều khiển lưu lượng chính xác.
van bi inox nối bích điều khiển điện được công ty TNHH đầu tư và thiết bị ADM nhập khẩu và phân phối. Mọi nhu cầu tư vần hay báo giá sản phẩm liên hệ qua:
