Giới thiệu

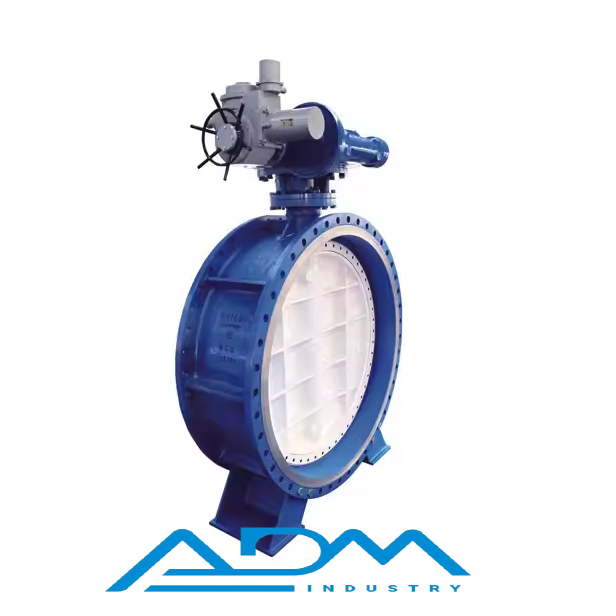

Van bướm điều khiển điện DN500 là thiết bị công nghiệp được thiết kế chuyên biệt cho hệ thống đường ống có lưu lượng lớn. Với đường kính danh nghĩa DN500, van đáp ứng tốt cho các hệ thống cấp thoát nước, xử lý môi trường, trạm bơm công suất cao và nhiều ứng dụng tự động hóa.
Van hoạt động nhờ bộ truyền động điện thay thế thao tác thủ công, giúp vận hành dễ dàng, chính xác và an toàn hơn.
Cấu tạo và nguyên lý hoạt động
Cấu tạo chính
-
Thân van: Đúc bằng gang, thép hoặc inox, phủ sơn epoxy chống ăn mòn.
-
Đĩa van (Butterfly Disc): Là bộ phận điều tiết dòng chảy, chế tạo từ inox hoặc gang cầu mạ Ni.
-
Trục van: Kết nối giữa bộ truyền động điện và đĩa van.
-
Gioăng làm kín: EPDM, NBR hoặc PTFE đảm bảo độ kín khít tuyệt đối.
-
Bộ truyền động điện: Mô-tơ điện đi kèm hộp số giảm tốc, điều khiển đóng/mở đĩa van một góc 90°.
Nguyên lý hoạt động
-
Khi cấp điện, động cơ điện truyền lực xuống trục van.
-
Trục quay làm xoay đĩa van trong thân.
-
Khi đĩa song song với hướng dòng chảy → van mở hoàn toàn.
-
Khi đĩa vuông góc với dòng chảy → van
-
đóng kín.
-
-
Có hai chế độ: ON/OFF (đóng/mở hoàn toàn) và tuyến tính (modulating) để điều tiết lưu lượng theo tín hiệu điều khiển (4-20mA, 0-10V).
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN500 |
| Kiểu kết nối | Mặt bích (JIS, DIN, ANSI) |
| Áp lực làm việc | PN10 – PN16 |
| Vật liệu thân van | Gang cầu, Thép, Inox |
| Vật liệu đĩa van | Inox 304/316 hoặc gang cầu mạ Ni |
| Vật liệu gioăng | EPDM, NBR, PTFE |
| Nhiệt độ làm việc | -10°C ~ 120°C (tùy vật liệu gioăng) |
| Điện áp điều khiển | AC 220V, AC 380V, DC 24V |
| Tiêu chuẩn chống nước | IP65, IP67 |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính |
| Thời gian đóng/mở | 20s – 60s |
Điểm nổi bật của sản phẩm
-
Đường kính lớn DN500,
-
phù hợp cho hệ thống có lưu lượng cực lớn.
-
Tự động hóa hoàn toàn: Giúp giảm chi phí nhân công, nâng cao hiệu quả vận hành.
-
Kết nối bích chắc chắ
-
n: Đảm bảo an toàn trong môi trường áp lực cao.
-
Độ bền vượt trội: Thân van phủ epoxy, đĩa in
-
ox hoặc mạ Ni chống ăn mòn.
-
Linh hoạt ứng dụng: Có thể chọn điều khiển ON/OFF hoặc tuyến tính.
Ứng dụng
Van bướm điều khiển điện DN500 được ứng dụng trong nhiều lĩnh vực:
-
Hệ thống cấp thoát nước đô thị và khu công nghiệp.
-
Trạm bơm, hồ chứa, nhà máy xử lý nước thải.
-
Ngành công nghiệp hóa chất, thực phẩm, dược phẩm.
-
Hệ thống PCCC, HVAC, thủy điện, nhiệt điện.
-
Các dây chuyền sản xuất có yêu cầu điều tiết lưu lượng chính xác.
Van bướm điều khiển điện DN500 được công ty TNHH đầu tư và thiết bị ADM nhập khẩu và phân phối. Mọi nhu cầu tư vần hay báo giá sản phẩm liên hệ qua:
