Giới thiệu

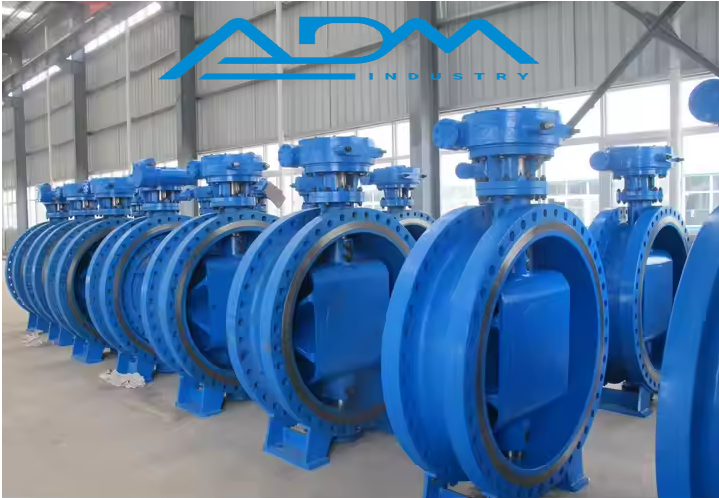

Van bướm điều khiển điện DN450 là thiết bị công nghiệp cỡ lớn, được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc khí trong các hệ thống đường ống có đường kính 450mm. Với việc tích hợp bộ truyền động điện thông minh, van hoạt động hoàn toàn tự động, thay thế thao tác thủ công, giúp nâng cao hiệu quả quản lý và vận hành hệ thống.
Sản phẩm này được thiết kế đặc biệt để đáp ứng nhu cầu trong các nhà máy xử lý nước, nhiệt điện, dầu khí, hóa chất và công nghiệp nặng, nơi yêu cầu khả năng vận hành ổn định, an toàn và chính xác.
Cấu tạo và nguyên lý hoạt động
Cấu tạo
-
Thân van: Gang cầu hoặc thép đúc phủ sơn epoxy chống ăn mòn.
-
Cánh bướm (Disc): Chế tạo từ inox 304/316 hoặc gang cầu mạ Ni, đảm bảo chịu lực và giảm tổn thất áp suất.
-
Trục van (Shaft): Thép hợp kim hoặc inox, truyền mô-men xoắn từ bộ truyền động đến cánh bướm.
-
Gioăng làm kín (Seat): EPDM, NBR hoặc PTFE, cho khả năng kín tuyệt đối.
-
Bộ truyền động điện: Gồm mô-tơ điện và hộp số, nhận tín hiệu điện (220V/380V AC hoặc 24V DC), điều khiển việc đóng/mở van.
Nguyên lý hoạt động
-
Khi cấp điện, mô-tơ quay tạo mô-men xoắn truyền đến trục → làm cánh bướm xoay 90°.
-
Cánh song song dòng chảy → van mở hoàn toàn.
-
Cánh vuông góc dòng chảy → van đóng kín.
-
-
Với các bộ điều khiển tuyến tính, van có thể mở ở nhiều góc khác nhau (20%, 50%, 70%…), giúp điều tiết lưu lượng chính xác.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN450 |
| Kiểu kết nối | Mặt bích tiêu chuẩn BS, JIS, DIN, ANSI |
| Vật liệu thân van | Gang cầu GGG50 / Thép đúc |
| Vật liệu cánh van | Inox 304/316 hoặc gang cầu mạ Ni |
| Vật liệu trục | Thép không gỉ / Thép hợp kim |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Áp lực làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy gioăng) |
| Điện áp điều khiển | AC 220V, AC 380V, DC 24V |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính (4-20mA, 0-10V) |
| Thời gian đóng/mở | 15s – 60s |
| Tiêu chuẩn chống nước | IP65 – IP67 |
Điểm nổi bật của sản phẩm
-
Kích thước lớn DN450, thích hợp cho hệ thống ống công nghiệp.
-
Độ bền cao nhờ vật liệu gang cầu/thép kết hợp gioăng chịu nhiệt – hóa chất.
-
Điều khiển tự động, dễ dàng kết nối với hệ thống SCADA, PLC.
-
Vận hành chính xác, ổn định kể cả trong môi trường áp lực cao.
-
Bảo trì đơn giản, dễ thay thế phụ tùng, tuổi thọ dài hạn.
Ứng dụng
Van bướm điều khiển điện DN450 được ứng dụng trong nhiều lĩnh vực:
-
Hệ thống cấp và xử lý nước sạch, nước thải.
-
Ngành công nghiệp điện – nhiệt điện – thủy điện.
-
Dầu khí, hóa chất, sản xuất thép, xi măng.
-
Nhà máy thực phẩm, dược phẩm yêu cầu kiểm soát lưu lượng chính xác.
-
Đường ống công nghiệp nặng, nơi cần vận hành tự động và ổn định.
Van bướm điều khiển điện DN450 được công ty TNHH đầu tư và thiết bị ADM nhập khẩu và phân phối. Mọi nhu cầu tư vần hay báo giá sản phẩm liên hệ qua:
Điện thoại:0965.595.039
GMAIL: Vattunhamay01@gmail.com
