1. Giới thiệu

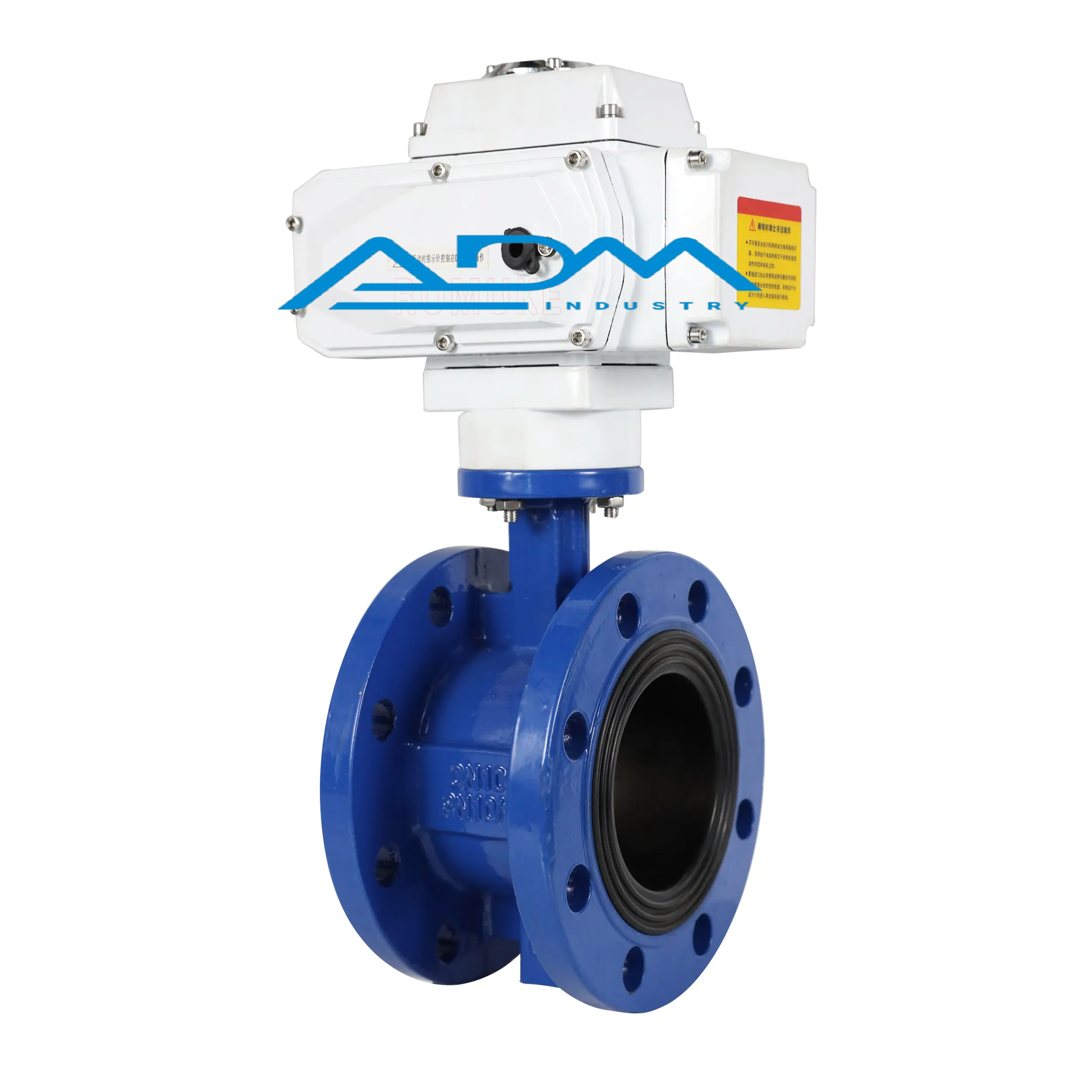

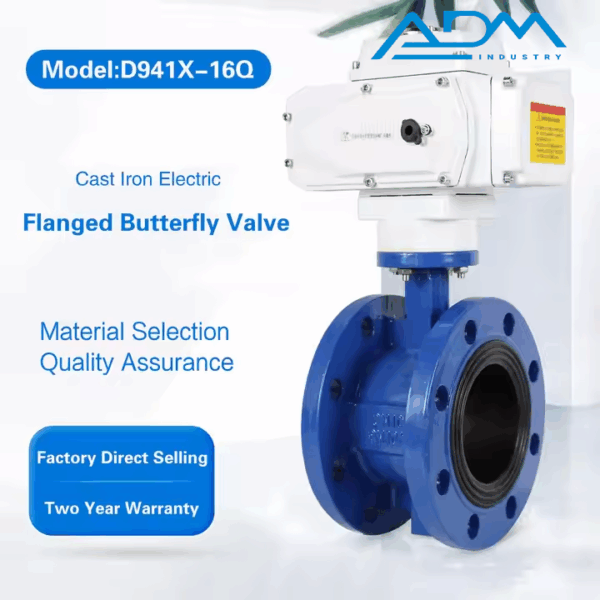

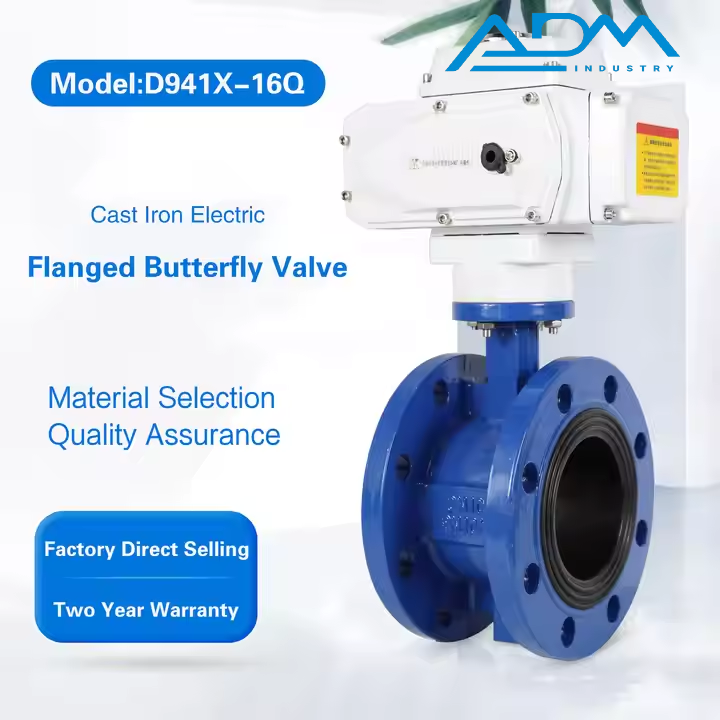

Van bướm điện DN250 là thiết bị điều khiển dòng chảy kích thước lớn, hoạt động bằng bộ truyền động điện thay vì thủ công. Với đường kính danh nghĩa 250mm, van phù hợp cho các hệ thống ống trung – đại, nơi yêu cầu đóng mở nhanh, chính xác và có thể tích hợp vào hệ thống điều khiển tự động. Đây là lựa chọn hàng đầu trong các ngành cấp thoát nước, xử lý môi trường, HVAC, PCCC và công nghiệp chế biến.
2. Cấu tạo và nguyên lý hoạt động

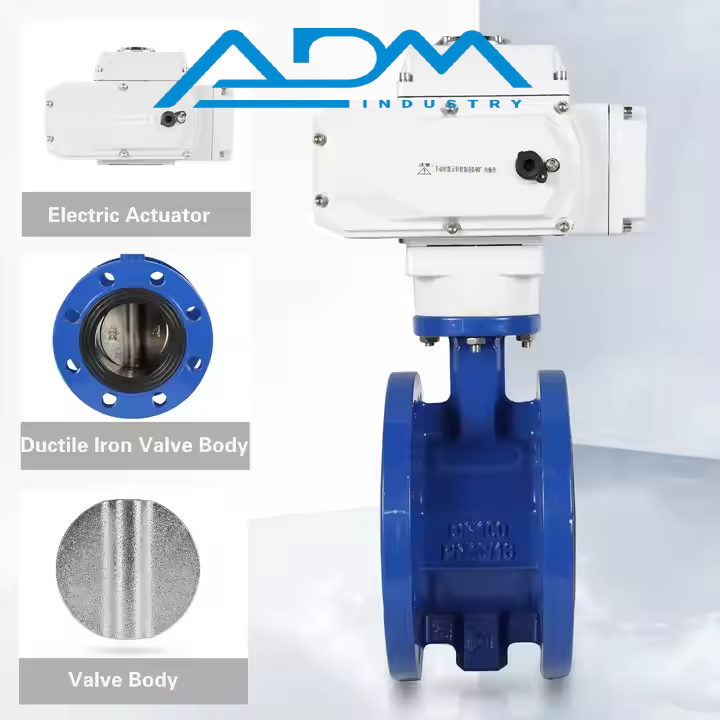

Cấu tạo chính:
-
Thân van: Đúc từ gang cầu, phủ epoxy chống ăn mòn, đảm bảo độ cứng và độ bền cao.
-
Đĩa van (cánh bướm): Làm từ thép không gỉ hoặc thép phủ sơn epoxy, đảm bảo độ kín và khả năng chịu áp lực.
-
Trục van: Inox tôi cứng, truyền mô-men xoắn từ bộ điện đến đĩa.
-
Gioăng làm kín: Cao su EPDM, NBR hoặc PTFE, tùy môi trường sử dụng.
-
Bộ truyền động điện: Gồm động cơ, hộp số giảm tốc, công tắc hành trình; có thể lựa chọn dạng ON/OFF hoặc tuyến tính (điều khiển tín hiệu 4–20mA, 0–10V).
Nguyên lý hoạt động:
-
Khi cấp điện, mô-tơ quay truyền động đến trục van.
-
Trục xoay làm đĩa van mở (0–90°) hoặc đóng.
-
Van có thể dừng ở bất kỳ góc độ nào để điều tiết lưu lượng.
-
Bộ điện có chức năng bảo vệ quá tải, giới hạn hành trình, đảm bảo an toàn và tuổi thọ.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN250 (Ø250mm) |
| Vật liệu thân van | Gang cầu, gang dẻo, inox |
| Vật liệu đĩa van | Inox 304/316, thép phủ epoxy |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Kiểu kết nối | Mặt bích PN10/PN16/ANSI |
| Áp suất làm việc | PN10 – PN16 (10 ~ 16 bar) |
| Nhiệt độ làm việc | -10°C đến 120°C (tùy gioăng) |
| Nguồn điện điều khiển | 220VAC, 380VAC hoặc 24VDC |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính |
| Thời gian đóng/mở | 10 – 30 giây |
| Tiêu chuẩn bảo vệ động cơ | IP67 chống bụi và nước |
| Góc mở | 0° – 90° |
4. Điểm nổi bật của sản phẩm
-
Tự động hóa hoàn toàn: Thay thế thao tác thủ công, tiết kiệm nhân lực.
-
Điều khiển linh hoạt: Có thể kết nối với PLC, hệ thống BMS, DCS.
-
Kín khít cao: Gioăng đàn hồi tốt, chống rò rỉ lưu chất.
-
Độ bền vượt trội: Vật liệu chịu mài mòn, ăn mòn và áp lực.
-
Dễ lắp đặt: Chuẩn mặt bích phổ biến, tương thích nhiều hệ thống.
-
Ứng dụng đa ngành: Nước, khí, hơi, hóa chất, dầu, PCCC.
5. Ứng dụng
Van bướm điện DN250 được ứng dụng rộng rãi trong:
-
Ngành nước: Nhà máy xử lý nước sạch, nước thải.
-
Xây dựng – hạ tầng: Hệ thống PCCC, HVAC, cấp thoát nước đô thị.
-
Công nghiệp chế biến: Thực phẩm, đồ uống, dược phẩm.
-
Năng lượng: Nhà máy nhiệt điện, trạm hơi, hệ thống làm mát.
-
Dầu khí & hóa chất: Đường ống dẫn, khu công nghiệp.
Van bướm điện DN250 được công ty TNHH đầu tư và thiết bị ADM nhập khẩu và phân phối. Mọi nhu cầu tư vần hay báo giá sản phẩm liên hệ qua:
Điện thoại:0965.595.039
GMAIL: Vattunhamay01@gmail.com
