Giới thiệu

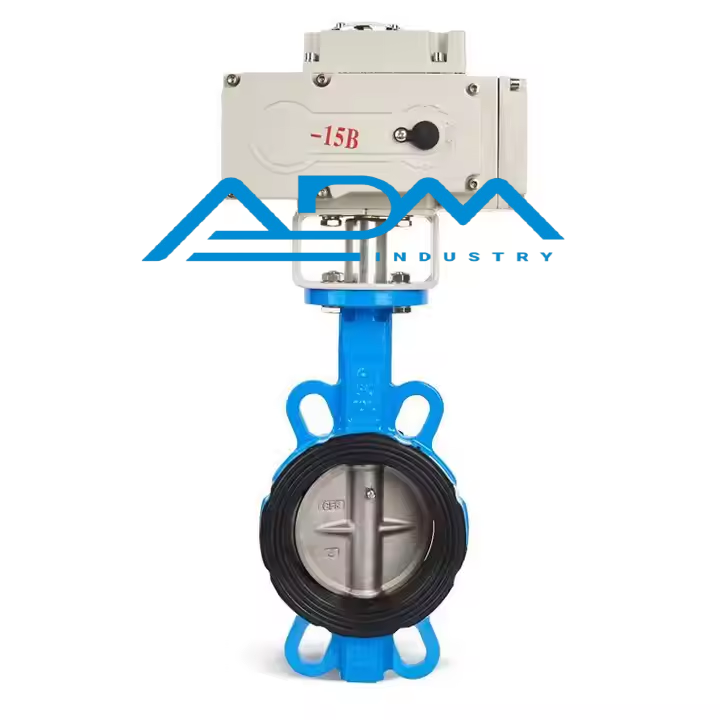

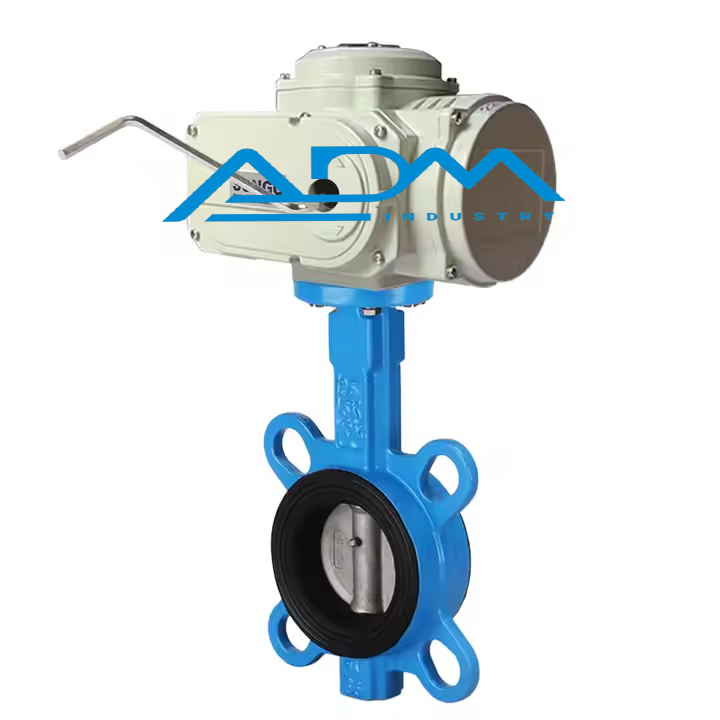

Van bướm điều khiển điện DN150 là dòng van công nghiệp hiện đại, hoạt động nhờ mô-tơ điện thay cho tay gạt hoặc tay quay truyền thống. Với đường kính danh nghĩa DN150 (tương ứng 6 inch), sản phẩm được ứng dụng rộng rãi trong các hệ thống đường ống vừa và lớn, đảm bảo khả năng đóng/mở tự động, nhanh chóng và an toàn.
Đây là lựa chọn tối ưu trong các hệ thống cấp thoát nước, xử lý nước thải, HVAC, PCCC và nhiều dây chuyền công nghiệp khác, nơi yêu cầu sự chính xác và tự động hóa cao.
Cấu tạo và nguyên lý hoạt động
Cấu tạo chính
-
Thân van: Thường bằng gang cầu, thép carbon hoặc inox, phủ sơn epoxy chống ăn mòn.
-
Cánh van (đĩa van): Chế tạo bằng inox hoặc gang mạ, tiếp xúc trực tiếp với dòng chảy.
-
Trục van: Nối giữa cánh van và bộ truyền động điện, đảm bảo xoay ổn định.
-
Vòng đệm (seat): Thường bằng EPDM, NBR hoặc PTFE, giúp kín khít và ngăn rò rỉ.
-
Bộ truyền động điện: Đóng/mở van nhờ tín hiệu điện áp (AC hoặc DC), có thể tích hợp thêm công tắc hành trình, điều khiển từ xa, tín hiệu 4-20mA.
Nguyên lý hoạt động
-
Khi cấp điện, mô-tơ điện trong bộ truyền động hoạt động, tạo ra moment xoắn quay trục van.
-
Trục van làm cánh van xoay 90° để đóng hoặc mở dòng chảy.
-
Người vận hành có thể điều khiển ON/OFF hoặc điều tiết tuyến tính (modulating) tùy theo loại bộ điều khiển được lắp đặt.
Thông số kỹ thuật (DN150)
| Thông số | Giá trị/Đặc tính |
|---|---|
| Kích thước danh nghĩa | DN150 (6 inch) |
| Áp lực làm việc | PN10 / PN16 |
| Vật liệu thân van | Gang, Thép, Inox |
| Vật liệu cánh van | Inox 304/316 hoặc gang mạ |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Kiểu kết nối | Bích hoặc wafer |
| Nhiệt độ làm việc | -10°C ~ 120°C (tùy seat) |
| Điện áp bộ điều khiển | 220V AC, 380V AC hoặc 24V DC |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính |
| Thời gian đóng/mở | 10 – 30 giây (tùy mô-tơ) |
Điểm nổi bật của sản phẩm
-
Tự động hóa hoàn toàn: Giúp giảm nhân công vận hành, phù hợp với các hệ thống hiện đại.
-
Hoạt động ổn định: Bộ truyền động điện hoạt động êm, tuổi thọ cao.
-
Kín khít tuyệt đối: Vòng đệm EPDM/PTFE đảm bảo không rò rỉ.
-
Dễ dàng lắp đặt: Thiết kế wafer hoặc mặt bích, tương thích nhiều tiêu chuẩn.
-
An toàn & thông minh: Có thể tích hợp tín hiệu điều khiển từ xa, cảm biến hành trình, bảo vệ quá tải.
Ứng dụng
Van bướm điều khiển điện DN150 được ứng dụng trong nhiều lĩnh vực:
-
Hệ thống cấp nước – thoát nước đô thị.
-
Nhà máy xử lý nước thải.
-
Trung tâm thương mại, tòa nhà cao tầng (hệ thống HVAC, PCCC).
-
Ngành công nghiệp thực phẩm, hóa chất, dược phẩm.
-
Dây chuyền sản xuất tự động trong nhà máy công nghiệp.
