Giới thiệu

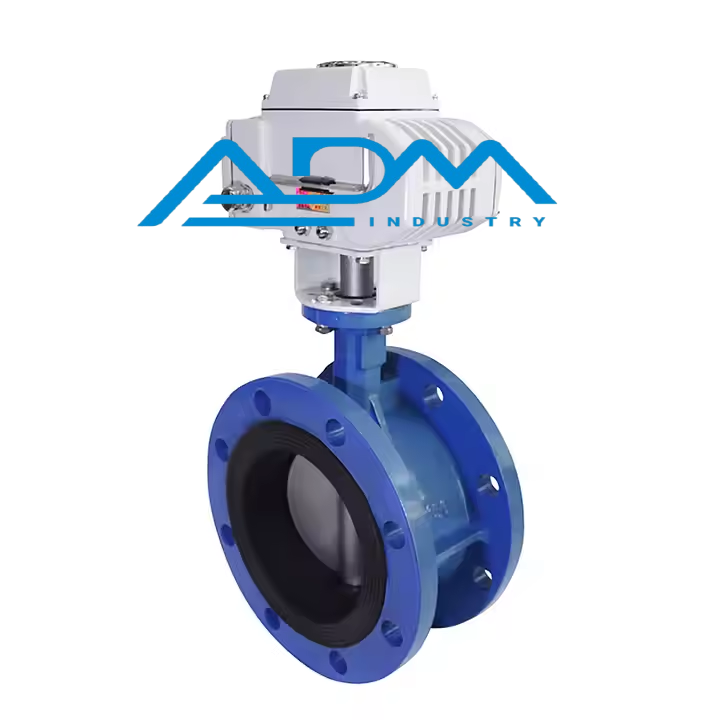

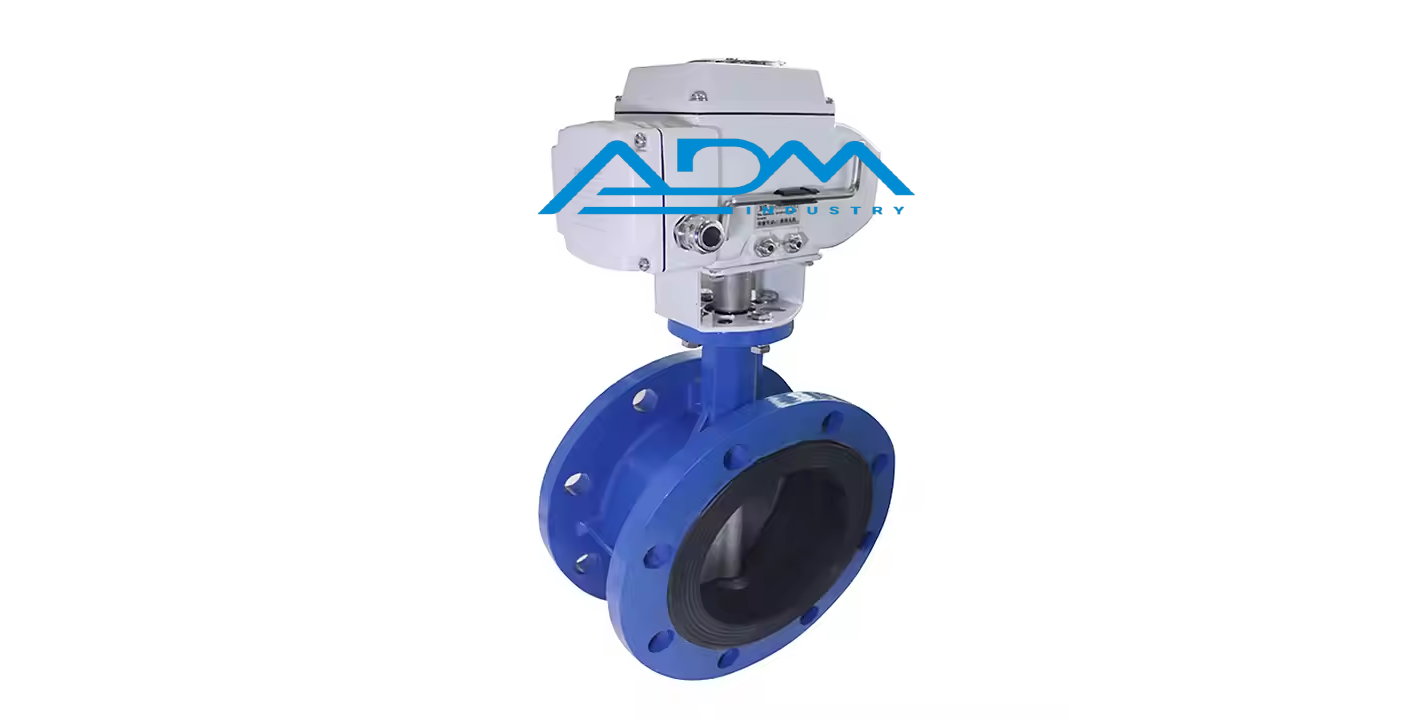

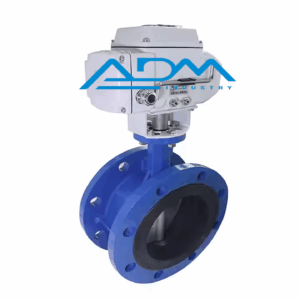

Van bướm điều khiển điện DN200 là dòng van công nghiệp hiện đại sử dụng mô-tơ điện để đóng/mở cánh van, giúp điều tiết dòng lưu chất một cách tự động, chính xác và ổn định. Với đường kính danh định DN200, van thích hợp cho các hệ thống đường ống trung – lớn, yêu cầu điều khiển từ xa hoặc tích hợp vào hệ thống điều khiển tự động.
Sự kết hợp giữa thân van bướm chắc chắn và bộ điều khiển điện thông minh giúp sản phẩm này trở thành giải pháp tối ưu cho các ứng dụng cần tự động hóa như nhà máy xử lý nước, HVAC, hệ thống PCCC, công nghiệp thực phẩm, dược phẩm, hóa chất…
-
Cấu tạo và nguyên lý hoạt động
Cấu tạo
- Thân van: Thường làm từ gang cầu hoặc gang xám, phủ epoxy chống ăn mòn.
- Cánh van (đĩa van): Inox 304/316 hoặc gang mạ, có khả năng chịu lực tốt.
- Trục van: Inox tôi cứng, truyền động từ mô-tơ đến cánh van.
- Gioăng làm kín: EPDM, NBR hoặc PTFE – tùy môi trường chất lỏng.
- Bộ điều khiển điện: Vỏ nhôm đúc kín nước, mô-men xoắn mạnh, có các chức năng: on/off, tuyến tính (modulating), chống quá tải, báo vị trí, v.v.
Nguyên lý hoạt động
Khi nhận tín hiệu điện (220VAC, 24VDC, hoặc tín hiệu 4-20mA/0-10V), bộ điều khiển điện quay trục van, từ đó làm quay cánh van 90°. Cánh van xoay điều tiết dòng chảy theo mức độ mở hoặc đóng, hoàn toàn tự động mà không cần can thiệp thủ công. Thời gian đóng/mở có thể tùy chỉnh tùy theo bộ truyền động.
-
Thông số kỹ thuật van bướm điện DN200
| Đường kính danh định | DN200 |
| Áp suất làm việc | PN10 – PN16 (10–16 bar) |
| Vật liệu thân van | Gang cầu GGG40 / GGG50 phủ epoxy |
| Vật liệu đĩa van | Inox 304, Inox 316, gang mạ Ni hoặc phủ PTFE |
| Vật liệu gioăng | EPDM, NBR, Viton hoặc PTFE |
| Bộ điều khiển điện | Điện áp 220V AC / 24V DC / 110V AC / 380V tùy chọn |
| Tín hiệu điều khiển | ON/OFF hoặc Tuyến tính (Modulating – 410V) |
| Cấp bảo vệ motor điện | IP67 (chống bụi, chống nước), tùy chọn chống cháy nổ |
| Nhiệt độ làm việc | -10°C đến +120°C (cao hơn với gioăng đặc biệt) |
| Kiểu kết nối | Mặt bích tiêu chuẩn (BS, JIS, ANSI) |
| Tiêu chuẩn áp lực | ISO 5211, EN 1092-2, BS4504, DIN |
-
Điểm nổi bật của sản phẩm
- Tự động hóa hoàn toàn: Không cần thao tác tay, tiết kiệm nhân lực và thời gian.
- Điều khiển chính xác: Có thể điều chỉnh đóng/mở từng góc độ, phù hợp với hệ thống tuyến tính.
- Cánh van kín chắc chắn: Đảm bảo chống rò rỉ ngay cả trong môi trường áp lực cao.
- Vận hành êm ái – bền bỉ: Bộ điều khiển điện có tuổi thọ cao, hoạt động ổn định 24/7.
- Tùy biến theo yêu cầu: Có thể tích hợp tín hiệu phản hồi, đóng khẩn cấp khi mất điện (fail-safe), hoặc dùng năng lượng mặt trời.
-
Ứng dụng thực tế – Tối ưu hóa tự động hóa
Van bướm điều khiển điện DN200 được ứng dụng trong nhiều lĩnh vực, đặc biệt nơi có yêu cầu kiểm soát dòng chảy chính xác và điều khiển từ xa:
- Hệ thống cấp nước đô thị, khu công nghiệp: Điều khiển dòng chảy lớn, tích hợp SCADA.
- Xử lý nước thải, nước RO công nghiệp: Đóng/mở chính xác, an toàn trong môi trường ẩm ướt.
- Hệ thống HVAC – điều hòa trung tâm: Điều tiết lưu lượng gió/nước lạnh thông minh.
- Nhà máy dược phẩm – thực phẩm: Đảm bảo vận hành tự động, vệ sinh, an toàn.
- Trạm bơm PCCC tự động: Kết nối với tủ điều khiển, đóng mở khẩn cấp khi cháy.
Van bướm điều khiển điện DN200 được công ty TNHH đầu tư và thiết bị ADM nhập khẩu và phân phối. Mọi nhu cầu tư vần hay báo giá sản phẩm liên hệ qua:
Điện thoại:0965.595.039
GMAIL: Vattunhamay01@gmail.com
Xem thêm sản phẩm TẠI ĐÂY
FACEBOOK:https://web.facebook.com/Công Ty Tnhh Đầu Tư Và Thiết Bị Công Nghiệp ADM
