1. Giới thiệu

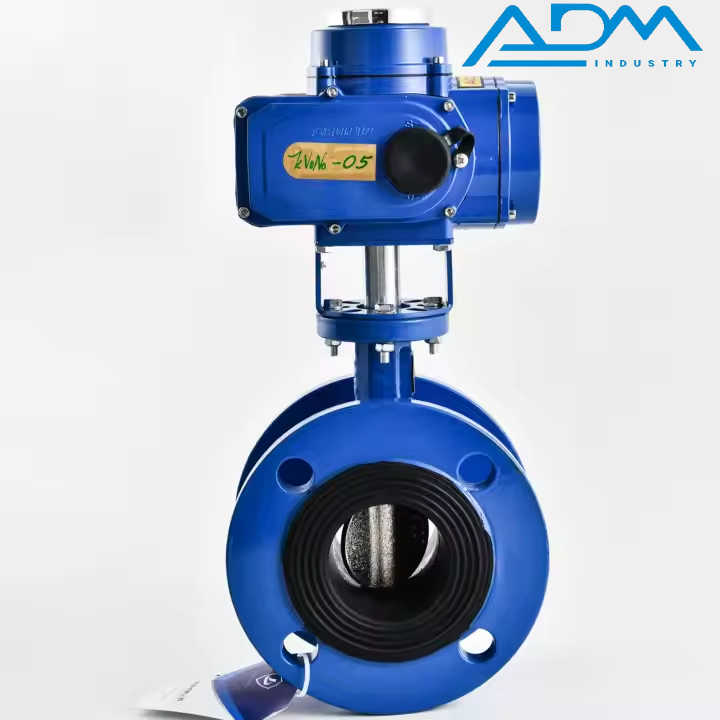

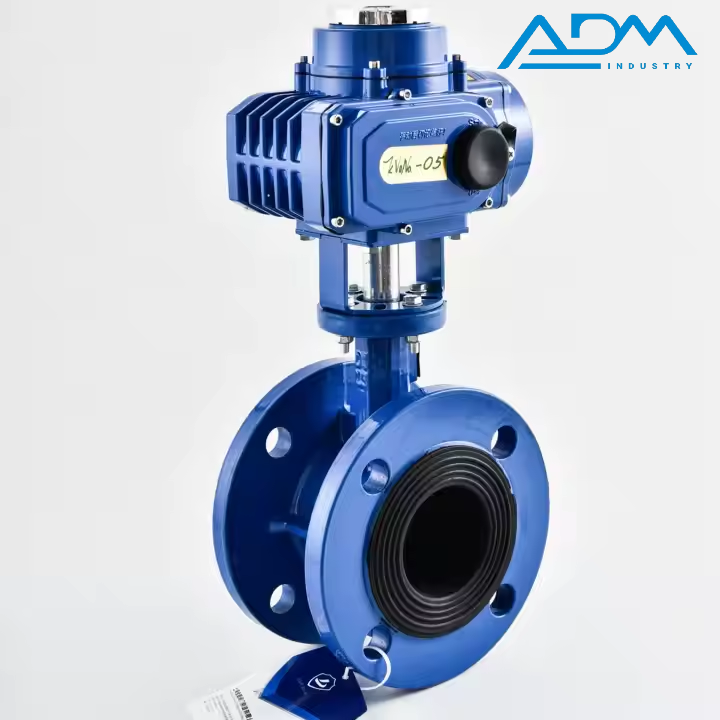

Van bướm điều khiển điện DN300 là thiết bị công nghiệp quan trọng trong hệ thống cấp thoát nước, xử lý chất lỏng và khí nén. Với đường kính danh nghĩa DN300 (Ø300mm), van có khả năng kiểm soát dòng chảy lớn, được vận hành tự động nhờ bộ truyền động điện, giúp tiết kiệm nhân công và nâng cao độ chính xác trong quá trình vận hành. Đây là giải pháp tối ưu cho những hệ thống cần đóng/mở nhanh chóng, ổn định và an toàn.
2. Cấu tạo và nguyên lý hoạt động
Cấu tạo chính của van bướm DN300 điều khiển điện gồm:
-
Thân van: Gang dẻo, thép hoặc inox, phủ sơn epoxy chống ăn mòn.
-
Đĩa van (cánh bướm): Làm từ inox hoặc thép, xoay 0° – 90° để đóng/mở dòng chảy.
-
Gioăng làm kín: Cao su EPDM, NBR hoặc PTFE, đảm bảo độ kín khít tuyệt đối.
-
Trục van: Inox cứng, chịu lực tốt, truyền động trực tiếp từ bộ điện.
-
Bộ truyền động điện (Electric Actuator): Gồm mô-tơ điện, hộp số giảm tốc, công tắc hành trình, giúp điều khiển van tự động theo tín hiệu 220V/380V hoặc 24VDC.
Nguyên lý hoạt động:
-
Khi cấp điện, mô-tơ trong bộ truyền động hoạt động, truyền lực xuống trục van.
-
Trục van xoay kéo theo đĩa van quay từ 0° đến 90°.
-
Ở góc 0°: Van đóng hoàn toàn.
-
Ở góc 90°: Van mở hoàn toàn, cho lưu lượng tối đa.
-
Van có thể dừng ở mọi góc mở để điều tiết lưu lượng theo yêu cầu.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN300 (Ø300mm) |
| Vật liệu thân van | Gang dẻo, thép carbon, inox |
| Vật liệu đĩa van | Inox 304/316, thép phủ epoxy |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Kiểu kết nối | Mặt bích tiêu chuẩn PN10/PN16/ANSI |
| Nguồn điện điều khiển | 220VAC, 380VAC hoặc 24VDC |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính (4-20mA, 0-10V) |
| Nhiệt độ làm việc | -10°C ~ 120°C (tùy vật liệu gioăng) |
| Áp suất làm việc | PN10/PN16 (10 – 16 bar) |
| Góc mở | 0° – 90° |
| Thời gian đóng/mở | 10s – 30s (tùy loại actuator) |
| Tiêu chuẩn bảo vệ động cơ | IP67 chống bụi, chống nước |
4. Điểm nổi bật của sản phẩm
-
Vận hành hoàn toàn tự động, không cần thao tác thủ công.
-
Khả năng điều tiết lưu lượng linh hoạt, độ chính xác cao.
-
Độ bền cao nhờ vật liệu chống ăn mòn, thích hợp cho nhiều môi trường.
-
Tích hợp công tắc hành trình đảm bảo an toàn khi vận hành.
-
Lắp đặt dễ dàng với mặt bích tiêu chuẩn quốc tế.
-
Có thể tích hợp với hệ thống điều khiển tự động (PLC, DCS, BMS).
5. Ứng dụng
Van bướm điện DN300 được sử dụng rộng rãi trong:
-
Hệ thống cấp thoát nước đô thị, khu công nghiệp.
-
Nhà máy xử lý nước sạch, nước thải.
-
Nhà máy nhiệt điện, thủy điện.
-
Hệ thống HVAC (điều hòa không khí, thông gió).
-
Công nghiệp hóa chất, thực phẩm, dược phẩm.
-
Hệ thống PCCC, đường ống dẫn dầu và khí.
Van bướm điều khiển điện DN300 được công ty TNHH đầu tư và thiết bị ADM nhập khẩu và phân phối. Mọi nhu cầu tư vần hay báo giá sản phẩm liên hệ qua:
