Giới thiệu

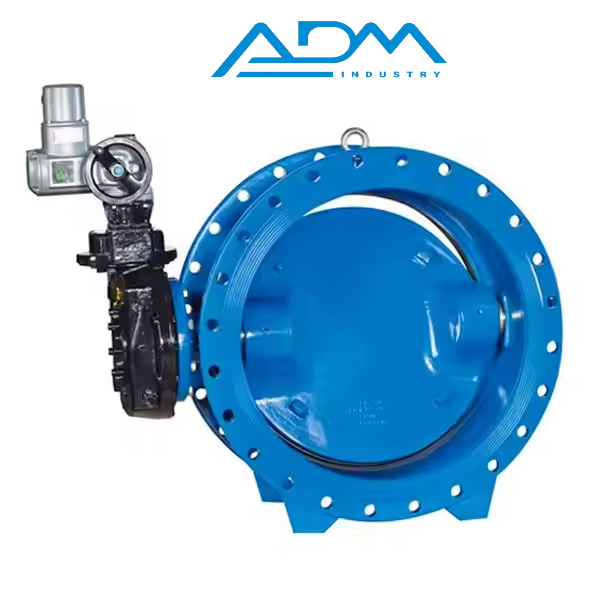

Van bướm điều khiển điện DN400 là thiết bị tự động hóa công nghiệp được sử dụng để đóng mở hoặc điều tiết dòng chảy trong đường ống có đường kính 400mm. Với ưu điểm vận hành bằng bộ truyền động điện, van giúp loại bỏ thao tác thủ công, tăng tính chính xác và độ tin cậy trong vận hành.
Sản phẩm này thường được lắp đặt trong các hệ thống xử lý nước, hóa chất, dầu khí, điện lực và sản xuất công nghiệp quy mô lớn, nơi yêu cầu vận hành liên tục, ổn định và an toàn.
Cấu tạo và nguyên lý hoạt động
Cấu tạo
-
Thân van: Làm từ gang cầu hoặc thép đúc, phủ sơn epoxy để tăng khả năng chống ăn mòn.
-
Cánh van (Disc): Sản xuất bằng inox 304/316 hoặc gang mạ Ni, đảm bảo độ bền và khả năng chịu lực tốt.
-
Trục van (Shaft): Thép hợp kim hoặc inox, truyền lực trực tiếp từ mô-tơ điện đến cánh van.
-
Gioăng làm kín (Seat): Vật liệu EPDM, NBR hoặc PTFE, cho khả năng kín khít và chịu hóa chất.
-
Bộ truyền động điện: Gồm mô-tơ và hộp số, nhận tín hiệu điện để điều khiển cánh van đóng/mở.
Nguyên lý hoạt động
-
Khi cấp điện, mô-tơ quay tạo lực xoắn truyền qua hộp số đến trục van.
-
Trục làm cánh van xoay 90° để đóng hoặc mở hoàn toàn.
-
Với bộ điều khiển tuyến tính, van có thể dừng ở nhiều góc mở khác nhau (30%, 50%, 70%…), giúp điều tiết lưu lượng theo yêu cầu.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kích thước danh nghĩa | DN400 |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS, DIN, ANSI, BS |
| Vật liệu thân | Gang cầu GGG50 / Thép đúc |
| Vật liệu cánh | Inox 304/316 hoặc gang cầu mạ Ni |
| Vật liệu trục | Thép không gỉ / Thép hợp kim |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Áp lực làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy loại gioăng) |
| Điện áp điều khiển | AC 220V, AC 380V, DC 24V |
| Kiểu điều khiển | ON/OFF hoặc tuyến tính (4-20mA, 0-10V) |
| Thời gian đóng/mở | 15 – 60 giây |
| Tiêu chuẩn chống nước | IP65 – IP67 |
Điểm nổi bật của sản phẩm
-
Tự động hóa hoàn toàn, dễ dàng tích hợp vào hệ thống điều khiển trung tâm.
-
Vận hành ổn định trong nhiều môi trường khác nhau, từ nước sạch, nước thải đến hóa chất.
-
Độ bền cao nhờ vật liệu chống ăn mòn và gioăng kín tuyệt đối.
-
Đa dạng điện áp điều khiển, phù hợp nhiều hệ thống công nghiệp.
-
Thiết kế gọn, lắp đặt đơn giản, dễ bảo trì và thay thế phụ tùng.
Ứng dụng
Van bướm điều khiển điện DN400 được ứng dụng rộng rãi trong:
-
Hệ thống cấp – thoát nước, xử lý nước thải.
-
Ngành điện lực, nhiệt điện, thủy điện.
-
Công nghiệp dầu khí, hóa chất.
-
Nhà máy sản xuất thực phẩm, dược phẩm.
-
Đường ống công nghiệp cỡ lớn yêu cầu đóng mở tự động.
