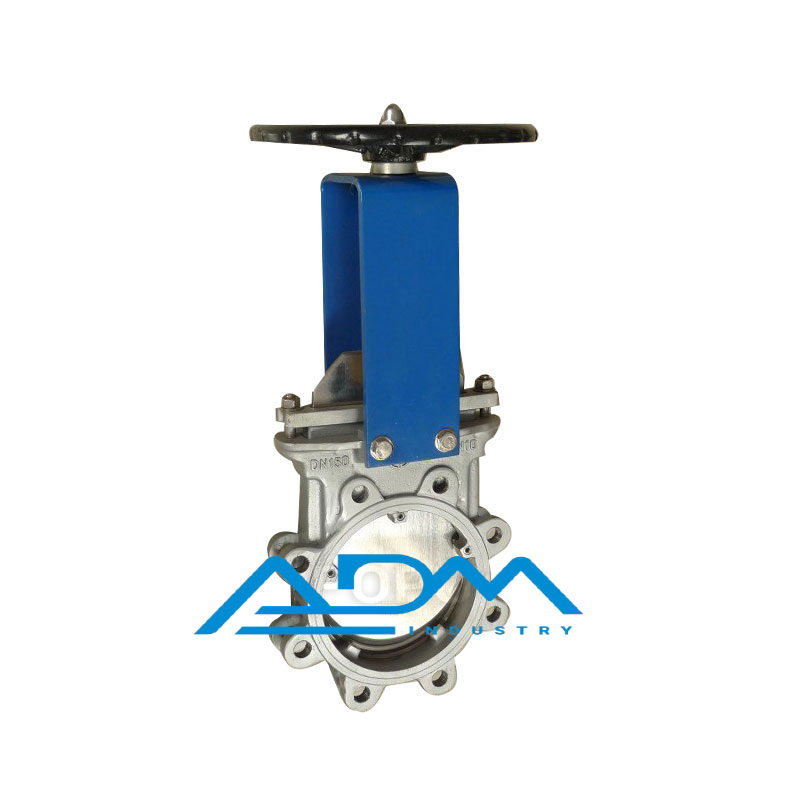

Van cổng dao nối bích

1. Giới Thiệu Tổng Quan

Van cổng dao nối bích là loại van được thiết kế để cắt dòng chảy bằng cách sử dụng một tấm kim loại mỏng (dao) di chuyển lên xuống. Nó có cấu trúc đơn giản, hoạt động hiệu quả trong môi trường có lưu chất đặc, chứa tạp chất hoặc dạng bột. Van này thường được sử dụng trong ngành công nghiệp xử lý nước, thực phẩm, xi măng và khai khoáng. Kiểu nối bích giúp đảm bảo độ kín và độ bền cao khi lắp đặt trong hệ thống đường ống

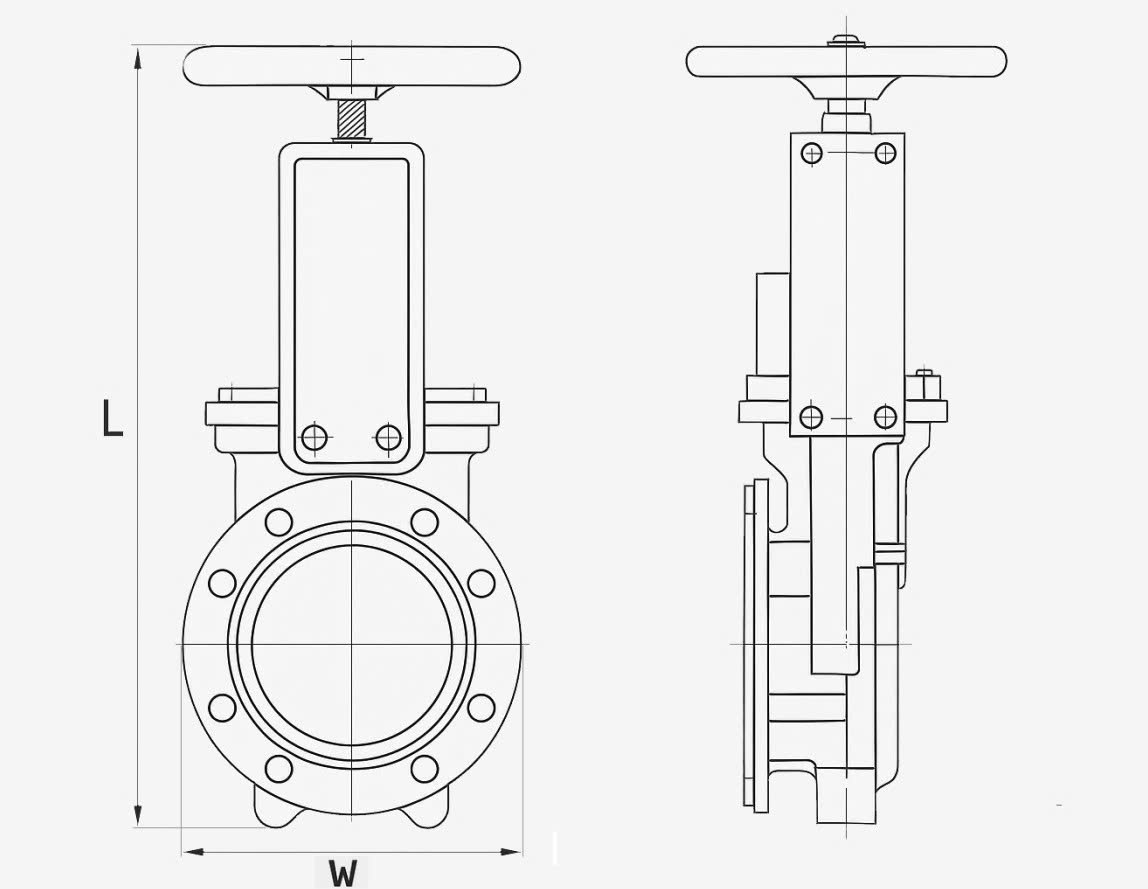

2. Cấu Tạo & Nguyên Lý Hoạt Động

Cấu tạo nổi bật:

• Thân van: Đúc nguyên khối từ gang hoặc inox 316, có gia cường cơ khí ở các điểm chịu lực. Bề mặt phủ epoxy chống ăn mòn hoặc đánh bóng cơ học tùy ngành sử dụng.
• Cánh dao: Mỏng, sắc, làm từ thép không gỉ, thiết kế để xuyên qua dòng chảy chứa rắn, không bị kẹt, không biến dạng.
• Nắp bảo vệ trục: Che chắn phần trục không tiếp xúc với môi trường ngoài, giúp van vận hành bền bỉ ngay cả ở ngoài trời hoặc khu vực có hóa chất.
• Hệ gioăng làm kín: Được bố trí thông minh quanh cổ van và chân cánh, tạo độ kín tuyệt đối mà không làm tăng lực đóng/mở.

Nguyên lý hoạt động:

Van hoạt động theo nguyên lý đóng mở tuyến tính: khi trục quay được vận hành (bằng tay hoặc tự động), đĩa dao sẽ trượt theo phương thẳng đứng để mở hoặc chặn dòng chảy. Chính thiết kế dao mỏng và sắc là điểm khác biệt giúp nó “chia đôi” dòng chất lỏng chứa cặn mà không làm nghẽn hoặc mất áp.

Van không chỉ đóng, mà còn cắt chính xác như một lưỡi dao – sạch, gọn, không để lại dư lưu.

3. Thông Số Kỹ Thuật

Kích thước danh nghĩa	DN50 – DN1000
Vật liệu thân	Gang, Inox 304/316
Vật liệu đĩa dao	Inox 304/316 hoặc thép không gỉ phủ PTFE
Áp suất làm việc	PN10 – PN16 (có thể đến PN25 với thiết kế đặc biệt)
Nhiệt độ làm việc	-10°C đến 250°C tùy vật liệu
Kiểu kết nối	Bích theo tiêu chuẩn JIS, ANSI, DIN
Kiểu vận hành	Tay quay, tay gạt, khí nén, điện
Độ kín	Zero leakage (theo DIN EN 12266-1 Class A)



4. Điểm Nổi Bật – Chỉ Có Ở Van Cổng Dao Nối Bích

Chống kẹt 100% – nhờ thiết kế đĩa sắc, cắt xuyên dòng lưu chất chứa hạt rắn, bùn hoặc sợi.
Độ kín tuyệt đối – cấu trúc làm kín thông minh, không cần thêm phụ kiện hỗ trợ.
Tương thích tự động hóa – dễ dàng tích hợp với hệ điều khiển điện hoặc khí.
Dễ bảo trì – thay nhanh, vận hành đơn giản
Không làm giảm áp – khi mở hoàn toàn, đĩa rút hết khỏi dòng chảy, không tạo cản trở.

5. Ứng Dụng Thực Tế Trong Công Nghiệp

Van cổng dao nối bích được thiết kế cho những môi trường không khoan nhượng – nơi mà một van thông thường sẽ nhanh chóng bị mài mòn hoặc tắc nghẽn.

• Xử lý nước thải công nghiệp & đô thị: Dẫn bùn, cặn, rác vụn.
• Ngành giấy & bột giấy: Cắt dòng cellulose, giấy tái chế.
• Khai thác khoáng sản & xi măng: Dẫn sét, quặng nghiền, tro bay.
• Ngành thực phẩm & bia rượu: Van inox đảm bảo vệ sinh, dễ CIP/SIP.
• Ngành hóa chất & dược phẩm: Làm việc tốt trong môi trường ăn mòn hoặc độc hại.
• Nhiệt điện & lò hơi: Chịu áp cao, vận hành tin cậy.
