Đo nhiệt độ dường như đơn giản. Nhưng sai số thường xuyên xảy ra. Truyền nhiệt qua thành ống là nguyên nhân. Hiểu rõ để đo chính xác.
Nguyên Lý Đo Nhiệt Độ
Cảm biến tiếp xúc. Chạm vào chất đo. Nhiệt truyền cho cảm biến. Cân bằng nhiệt đạt được. Đọc nhiệt độ.
Các loại cảm biến. RTD Pt100 chính xác nhất. Thermocouple rẻ phổ biến. Thermistor nhạy cao. Mỗi loại đặc tính riêng.
Điều kiện lý tưởng. Cảm biến chìm sâu đủ. Tiếp xúc tốt. Không mất nhiệt. Môi trường ổn định. Kết quả chính xác.
Thực tế khác lý tưởng. Không gian hạn chế. Nhiệt truyền qua thành. Môi trường thay đổi. Sai số xuất hiện.
Cơ Chế Truyền Nhiệt
Dẫn nhiệt qua thân cảm biến. Đầu cảm biến trong ống. Đuôi ra ngoài không khí. Nhiệt dẫn theo thân. Nhiệt độ đo giảm.
Ví dụ cụ thể. Nước trong ống 100°C. Không khí ngoài 25°C. Nhiệt dẫn qua thân. Cảm biến đọc 95°C. Sai -5°C.

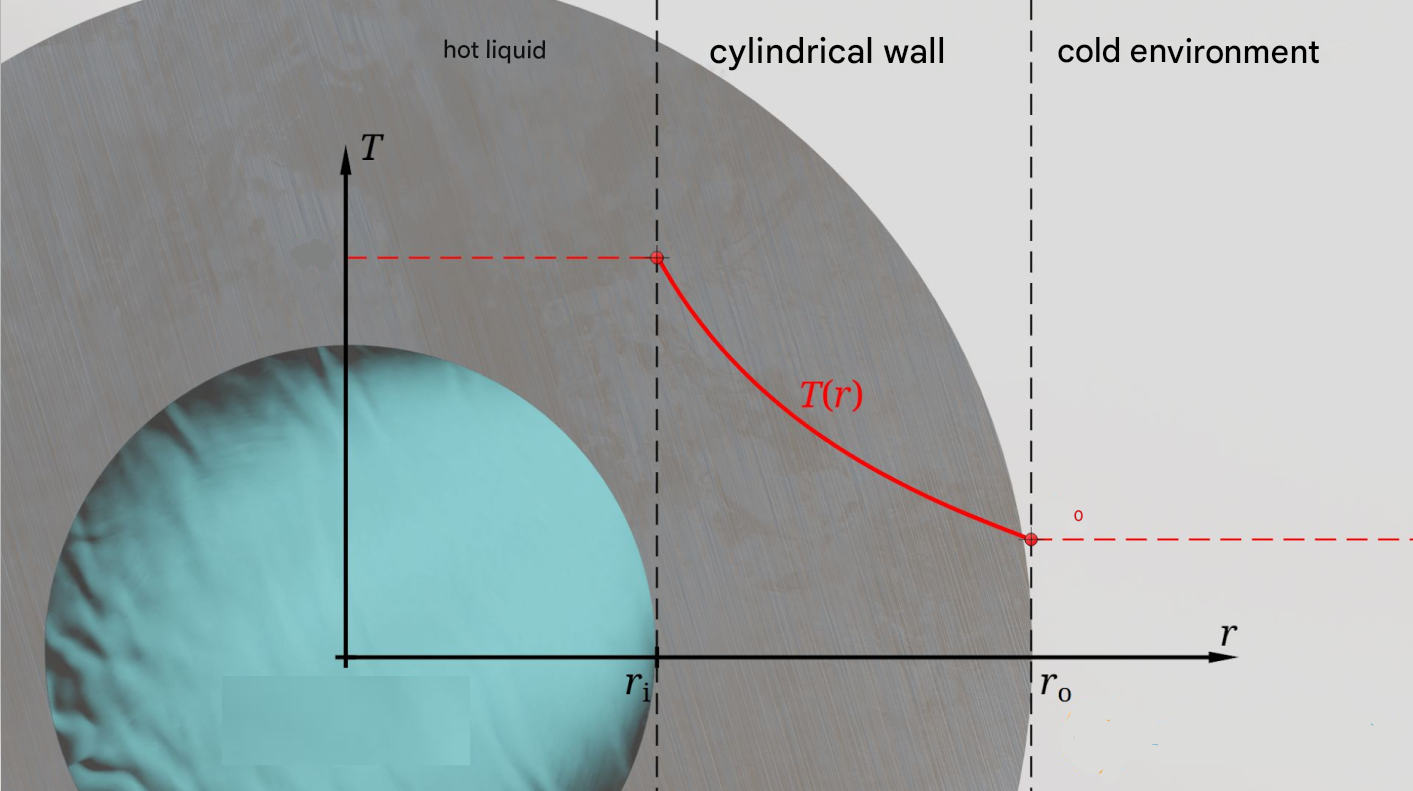

Dẫn nhiệt qua ống. Chất lỏng nóng trong ống. Thành ống kim loại. Dẫn nhiệt ra ngoài. Môi trường mát hơn. Tổn thất nhiệt.
Đối lưu không khí. Không khí ngoài lạnh. Lấy nhiệt từ thân cảm biến. Và từ thành ống. Làm lạnh vùng đo. Sai số tăng.
Bức xạ nhiệt. Nhiệt độ cao >200°C. Bức xạ đáng kể. Mất nhiệt ra môi trường. Ảnh hưởng kết quả.
Yếu Tố Ảnh Hưởng
Chiều dài ngập. Chìm sâu sai số nhỏ. Chìm nông sai số lớn. Quy tắc: ít nhất 10D. D là đường kính cảm biến.
Đường kính thân. Thân to dẫn nhiệt nhiều. Sai số lớn. Thân nhỏ dẫn ít. Sai số nhỏ. Mâu thuẫn với độ bền.
Vật liệu thân. Inox dẫn nhiệt vừa. Đồng dẫn nhiệt rất tốt. Sai số lớn. Ceramic dẫn kém. Sai số nhỏ.
Chênh lệch nhiệt độ. Trong ống 100°C ngoài 20°C. Chênh 80°C. Sai số 3-5%. Chênh 200°C. Sai số 5-10%.
Tốc độ dòng chảy. Dòng nhanh truyền nhiệt tốt. Cảm biến cân bằng nhanh. Sai số nhỏ. Dòng chậm ngược lại.
Cách nhiệt ống. Ống có cách nhiệt. Giảm mất nhiệt. Sai số nhỏ. Ống trần thoát nhiều. Sai số lớn.
Tính Toán Sai Số
Công thức đơn giản. Sai số tỷ lệ chênh nhiệt. ΔT_error ≈ k × (T_in – T_out). k = 0.03-0.1. Tùy điều kiện.
Ví dụ 1. T_in = 150°C. T_out = 30°C. Chênh 120°C. k = 0.05. Sai số ≈ 6°C. Đo được 144°C.
Ví dụ 2. T_in = 300°C. T_out = 25°C. Chênh 275°C. k = 0.08. Sai số ≈ 22°C. Đo được 278°C.
Phần mềm CFD. Mô phỏng chính xác. Truyền nhiệt 3D. Kết quả chi tiết. Thiết kế phức tạp dùng.
Giải Pháp Tăng Độ Chính Xác
Tăng chiều dài ngập. Chìm sâu hơn nhiều. 15-20D thay vì 10D. Giảm truyền nhiệt. Sai số giảm đáng kể.
Dùng thermowell. Ống bọc cảm biến. Chìm sâu trong ống chính. Cảm biến trong thermowell. Bảo vệ và chính xác.
Cách nhiệt thân cảm biến. Vật liệu cách nhiệt. Quấn quanh thân. Phần ra ngoài. Giảm dẫn nhiệt. Hiệu quả rõ.
Dùng vật liệu kém dẫn. Ceramic thay inox. Hoặc có ống ceramic lót. Giảm dẫn nhiệt. Sai số thấp hơn.
Giảm đường kính thân. Nhỏ nhất có thể. Vẫn đủ bền. 6mm thay 12mm. Dẫn nhiệt giảm 4 lần.
Thiết Kế Lắp Đặt Đúng
Vị trí lắp đặt. Giữa dòng chảy. Nhiệt độ đại diện. Tránh gần thành ống. Tránh điểm chết.
Góc lắp đặt. Ngang tốt nhất. Hoặc xiên 45°. Không thẳng đứng. Bọt khí bị giữ. Sai số tăng.
Chiều sâu ngập. Ít nhất 1/3 đường kính ống. Tốt nhất 1/2. Càng sâu càng chính xác. Nhưng cản dòng chảy.
Cách nhiệt bên ngoài. Cách nhiệt ống. Quanh vị trí cảm biến. Giảm tổn thất nhiệt. Cải thiện độ chính xác.
Lắp nhiều cảm biến. Chiều sâu khác nhau. So sánh kết quả. Xác định vị trí tốt nhất. Ngoại suy giá trị đúng.
Loại Cảm Biến Phù Hợp
RTD Pt100 cho độ chính xác cao. ±0.1-0.3°C. Phù hợp công nghiệp. Giá trung bình. Phổ biến nhất.
Thermocouple K rẻ nhất. ±1-2°C. Nhiệt độ cao tốt. Đến 1200°C. Độ chính xác kém. Ứng dụng không nghiêm.
Thermocouple R,S cho rất cao. >1200°C. Platinum đắt. Độ chính xác vừa. Công nghiệp đặc biệt.
RTD Pt1000 nhạy hơn Pt100. Dây dài ít sai số. Giá cao hơn. Ứng dụng chính xác cao.
Hiệu Chỉnh Sai Số
Đo thực tế. Dùng cảm biến chuẩn. So sánh với đang dùng. Xác định sai số. Ghi nhận.
Bù trong phần mềm. PLC hoặc DCS. Cộng giá trị bù. +5°C nếu thiếu 5°C. Tự động hiệu chỉnh.
Bảng tra. Nhiệt độ khác nhau. Sai số khác nhau. Lập bảng tra. Bù theo bảng. Chính xác hơn.
Công thức kinh nghiệm. Từ thử nghiệm. ΔT = f(T_measured). Lập công thức. Tự động tính. Tiện lợi.
Kiểm Tra Định Kỳ
So sánh với chuẩn. 6-12 tháng/lần. Cảm biến chuẩn portable. Đo cùng vị trí. So sánh kết quả.
Kiểm tra cách nhiệt. Có bong tróc không. Vật liệu còn tốt. Bổ sung nếu cần. Duy trì hiệu quả.
Kiểm tra thermowell. Có ăn mòn. Lắng cặn. Vệ sinh sạch. Đảm bảo tiếp xúc tốt.
Thay thế khi cần. Cảm biến drift quá. >2-3°C không sửa được. Thay mới. Hiệu chuẩn lại.
Ứng Dụng Đặc Biệt
Hơi nước áp cao. Nhiệt độ 300-400°C. Thermowell dài. Cách nhiệt kỹ. Sai số vẫn 5-10°C. Chấp nhận.
Lò nhiệt. >1000°C. Thermocouple R,S. Chìm sâu vào lò. Cách nhiệt tường. Sai số 10-20°C.
Khí thải. Nhiệt cao tốc độ cao. Thermocouple K. Che chắn bức xạ. Sai số 20-50°C. Khó tránh.
Chất lỏng nhớt. Dầu nóng. Dòng chảy chậm. RTD chìm sâu. Cách nhiệt tốt. Sai số 2-3°C.
So Sánh Chi Phí
Lắp đặt cơ bản. RTD 6mm. Chìm 100mm. Không cách nhiệt. Chi phí thấp. Sai số 5-10°C.
Lắp đặt cải thiện. Thermowell 150mm. Cách nhiệt thân. Chi phí tăng 30%. Sai số 2-3°C.
Lắp đặt tối ưu. Thermowell 250mm. Ceramic lót. Cách nhiệt kỹ. Chi phí gấp đôi. Sai số <1°C.
Lựa chọn. Tùy yêu cầu. Không nghiêm dùng rẻ. Quan trọng đầu tư đủ. Cân bằng giá trị.
Kết Luận
Sai số đo nhiệt độ do truyền nhiệt phổ biến. Nguyên nhân từ thiết kế lắp đặt. Chìm nông dẫn nhiệt nhiều. Chênh lệch nhiệt độ lớn.
