Lưu lượng kế siêu âm và lưu lượng kế điện tử đều được dung rộng dãi để đo lưu lượng chất lỏng. Nhưng chúng hoạt động theo những nguyên lý khác nhau để phù hợp với các ứng dụng khác nhau

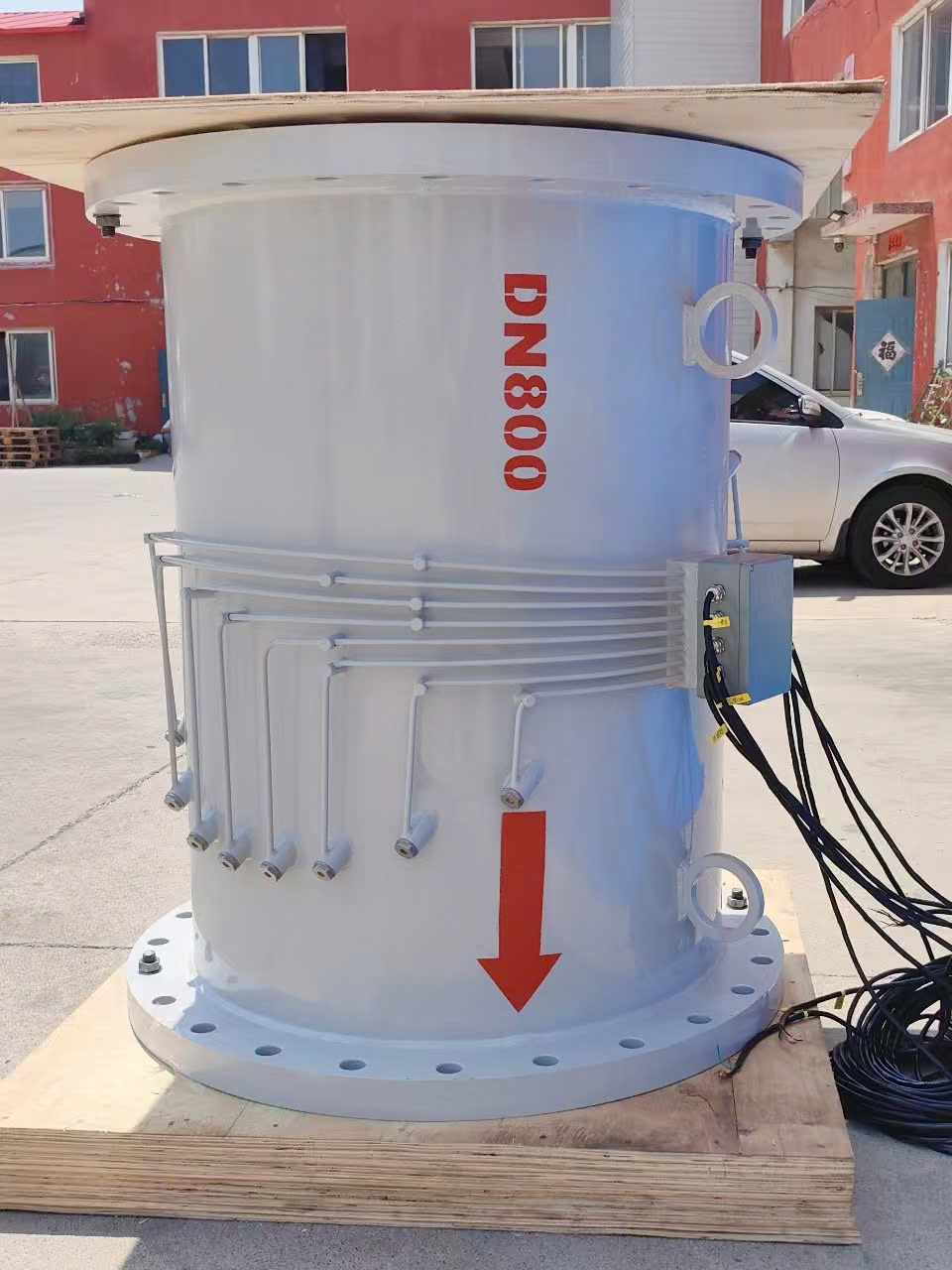

Nguyên lý hoạt động của lưu lượng kế điện từ
Lưu lượng kế từ tính dựa trên Định luật cảm ứng điện từ của Faraday. Khi một chất lỏng dẫn điện đi qua từ trường, nó sẽ tạo ra một điện thế tỷ lệ thuận với lưu lượng. Các điện cực thu giữ suất điện động này, từ đó tính toán lưu lượng và thể tích dòng chảy của chất lỏng. Phương pháp này chỉ áp dụng cho chất lỏng dẫn điện.
Tham khảo thêm các sản phẩm lưu lượng kế điện tử

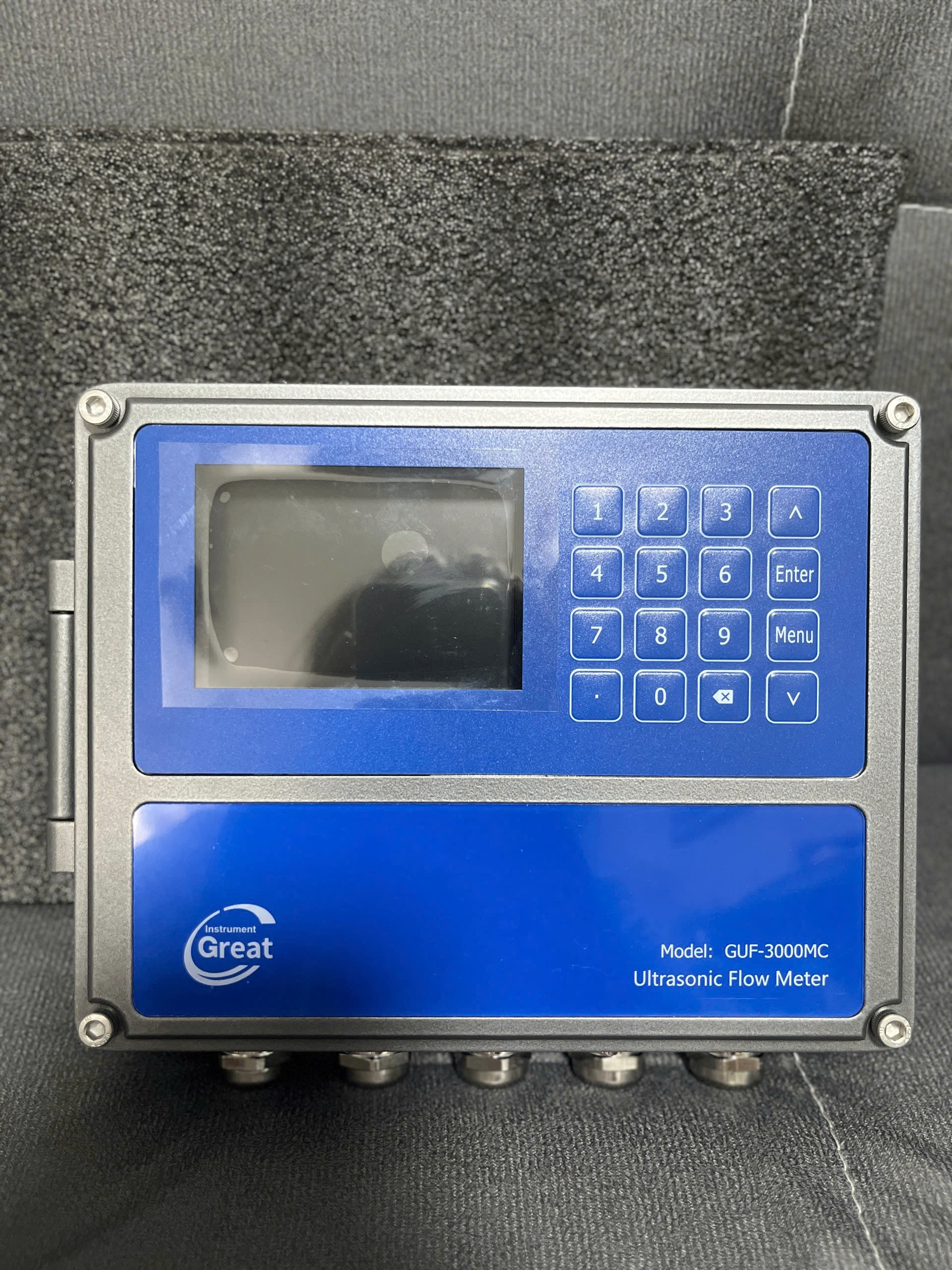

Nguyên lý hoạt động của lưu lượng kế siêu âm
Lưu lượng kế siêu âm sử dụng phương pháp chênh lệch thời gian lan truyền sóng âm. Tốc độ lan truyền của sóng âm theo hướng xuôi dòng và ngược dòng là khác nhau. Thông qua việc đo chênh lệch thời gian giữa sóng âm và ngược dòng để tính toán lưu lượng. Áp dụng cho nhiều loại chất lỏng dẫn điện và không dẫn điện.
Tham khảo thêm các sản phẩm lưu lượng kế siêu âm
Độ chính xác của lưu lượng kế
Độ chính xác cho lưu lượng kế từ tính là ±0,2% đến ±0,5% đối với chất lỏng dẫn điện như lưu lượng kế nước thải và bùn
Độ chính xác cho lưu lượng kế siêu âm từ ±1% đến ±2%. Có thể bị ảnh hưởng bởi bọt khí hoặc các hạt rắn trong chất lỏng. Nhưng vẫn là lựa chọn hợp lý cho các chất lỏng không dẫn điện như nước trong và dầu.
Hạn chế của lưu lượng kế siêu âm và điện tử
Lưu lượng kế từ tính :
- Chỉ đo chất lỏng dẫn điện: Không thể đo chất lỏng không dẫn điện như dầu và khí.
- Chi phí cao: Đặc biệt khi xử lý chất lỏng ăn mòn hoặc phức tạp, việc lựa chọn vật liệu cảm biến sẽ làm tăng chi phí.
- Hạn chế lắp đặt: Cần có một đoạn ống thẳng có độ dài nhất định để đảm bảo phép đo chính xác và ống phải được đổ đầy chất lỏng.
Lưu lượng kế siêu âm :
- Bị ảnh hưởng bởi bọt khí và các hạt rắn: Chất lỏng chứa quá nhiều bọt khí hoặc các hạt rắn. Độ chính xác của phép đo sẽ giảm đi.
- Yêu cầu cao về đường ống: Vật liệu đường ống, độ dày và yêu cầu về độ chính xác lắp đặt. Nếu không có thể ảnh hưởng đến việc truyền tín hiệu và độ chính xác đo lường.
- Độ chính xác thấp hơn: So với lưu lượng kế từ tính, lưu lượng kế siêu âm có độ chính xác kém hơn một chút.
So sánh các tham số
| Tham số | Lưu lượng kế từ tính | Lưu lượng kế siêu âm |
| Tín hiệu đầu ra | 4-20mA, Tín hiệu xung | 4-20mA, Tín hiệu xung, RS485 |
| Nhiệt độ hoạt động | -25°C đến 120°C | -40°C đến 150°C |
| Phạm vi áp suất | Lên đến 16 MPa | Lên đến 40 MPa |
| Phạm vi lưu lượng | 0,1 m/giây đến 10 m/giây | 0,03 m/giây đến 12 m/giây |
| Nguồn điện | 220V AC hoặc 24V DC | 220V AC hoặc 24V DC |
| Thời gian phản hồi | 0,5 giây đến 1 giây | Dưới 0,1 giây |
Ứng dụng
Ứng dụng của đồng hồ đo lưu lượng siêu âm :
- Cung cấp nước sạch: Dùng để đo lưu lượng trong hệ thống cấp nước đô thị .
- Dầu khí: Đo lưu lượng dầu, xăng và các chất lỏng không dẫn điện khác.
- Hệ thống HVAC: Giám sát lưu lượng nước trong hệ thống sưởi ấm và làm mát.
- Ngành công nghiệp hóa chất: Dành cho hóa chất sạch hoặc ít bị ô nhiễm.
Ứng dụng của đồng hồ đo lưu lượng từ tính :
- Xử lý nước thải: Để đo lưu lượng nước thải, bùn và các chất lỏng dẫn điện khác.
- Thực phẩm và đồ uống: Như nước, sữa, bia
- Ngành khai thác mỏ: Đo lưu lượng bùn, phù hợp với môi trường khắc nghiệt.
- Ngành công nghiệp giấy: Theo dõi dòng chảy của bột giấy và bùn.
