Đo hơi nước rất quan trọng công nghiệp. Vortex là lựa chọn tối ưu. Không bộ phận động độ chính xác cao. Tiết kiệm năng lượng và chi phí.
Nguyên Lý Vortex
Hiện tượng xoáy Karman. Dòng chảy qua vật cản. Tạo xoáy hai bên. Luân phiên bong ra. Tần số xoáy ổn định.
Tần số tỷ lệ vận tốc. f = St × v / d. f tần số xoáy. St số Strouhal 0.2. v vận tốc m/s. d chiều rộng vật cản. Tính được lưu lượng.
Cảm biến áp suất. Phát hiện xoáy. Chuyển thành xung điện. Đếm tần số. Tính lưu lượng khối lượng. Hoặc thể tích.
Bù nhiệt độ áp suất. Hơi thay đổi mật độ. Theo nhiệt áp. Vortex có cảm biến tích hợp. Tự động bù. Chính xác.
Tại Sao Dùng Vortex
Không bộ phận động. Không rotor cánh quạt. Không mòn. Tuổi thọ cao. Bảo trì ít. Độ tin cậy cao.
Đo được nhiều loại. Hơi bão hòa. Hơi quá nhiệt. Hơi ướt. Khí nén. Chất lỏng. Một thiết bị đa năng.
Dải đo rộng. Turndown 10:1 đến 40:1. Từ thấp đến cao. Linh hoạt. Phù hợp nhiều điều kiện.
Độ chính xác tốt. ±1% thể tích. ±1.5% khối lượng. Với bù nhiệt áp. Đủ công nghiệp. Tính tiền được.
Không tổn thất áp lớn. 0.5-1 bar. Thấp hơn orifice. Tiết kiệm năng lượng. Chi phí vận hành thấp.
Giá hợp lý. Rẻ hơn Coriolis. Tương đương orifice kèm transmitter. Nhưng tốt hơn nhiều. Đáng đầu tư.
Loại Hơi Đo Được
Hơi bão hòa. Nhiệt độ áp suất tương ứng. Theo bảng hơi. Vortex đo tốt. Tự động tra bảng. Tính khối lượng.
Hơi quá nhiệt. Nhiệt độ cao hơn bão hòa. Cùng áp suất. Mật độ thấp hơn. Vortex bù chính xác. Không sai.
Hơi ướt. Có giọt nước lẫn. Chất lượng <100%. Vortex vẫn đo. Nhưng kém chính xác. Nên tách nước trước.
Hơi áp cao. Đến 40 bar. Nhiệt >400°C. Vortex chịu được. Vật liệu đặc biệt. Ứng dụng rộng.
Hơi áp thấp. 0.5-3 bar. Vận tốc thấp. Vortex nhạy. Vẫn đo chính xác. Tốt hơn orifice.
Lắp Đặt Đúng Cách

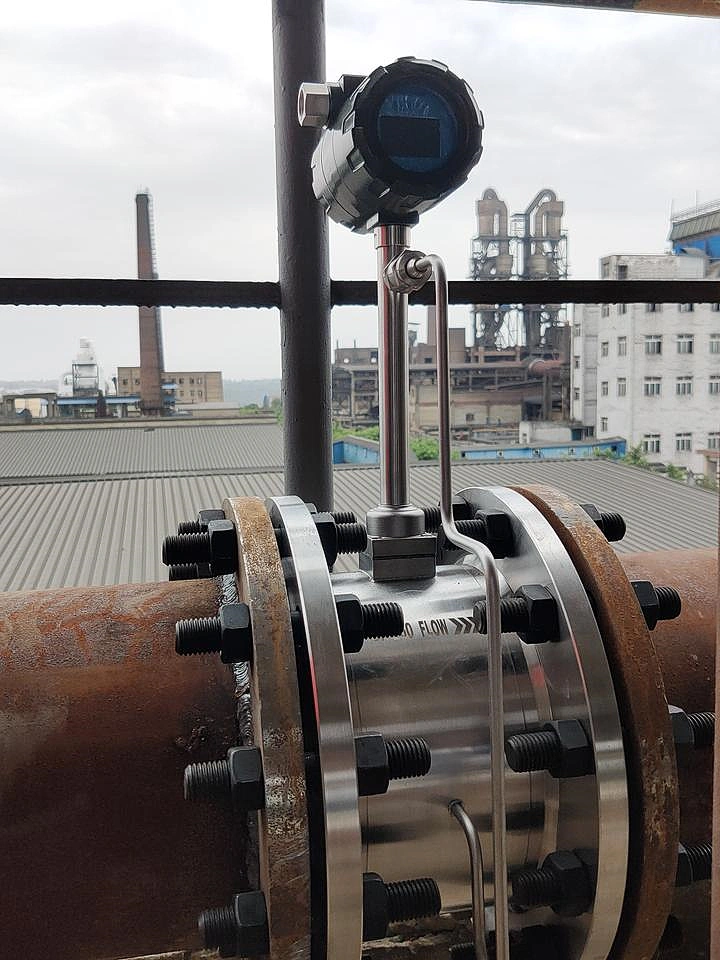

Vị trí lắp đặt. Đoạn ống thẳng. 20D trước 5D sau. Dòng ổn định. Không xoáy loạn. Profil vận tốc đều.
Hướng lắp đặt. Ngang tốt nhất. Đứng được nhưng từ dưới lên. Hơi đẩy lên. Nước ngưng chảy xuống. Không tích.
Cách ly rung động. Khớp mềm. Trước sau vortex. Giảm rung từ bơm. Van. Bảo vệ cảm biến.
Thoát nước ngưng. Bẫy hơi sau vortex. Thoát nước. Giữ hơi đo. Không ướt. Chính xác.
Cách nhiệt ống. Giảm mất nhiệt. Ổn định nhiệt độ. Giảm nước ngưng. Đo tốt hơn.
Cài Đặt Thông Số
Nhập thông số hơi. Loại hơi. Áp suất làm việc. Nhiệt độ. Đường kính ống. Vật liệu. Chính xác.
Chọn đơn vị. kg/h phổ biến. t/h cho lớn. m³/h thể tích. lb/h ở Mỹ. Tùy yêu cầu.
Cài bù nhiệt áp. Bật tính năng. Vortex tự bù. Theo công thức. Hoặc bảng hơi. Chính xác cao.
Damping lọc nhiễu. 2-5 giây. Làm mịn dao động. Dễ đọc. Điều khiển ổn. Không quá lớn.
Cảnh báo. Low flow. High temperature. Signal fault. Bảo vệ hệ thống. Phát hiện sớm.
Bảo Trì Định Kỳ
Kiểm tra tín hiệu. Signal strength. >70% tốt. <50% có vấn đề. Vệ sinh vật cản. Hoặc kiểm tra cảm biến.
Vệ sinh vật cản. 6-12 tháng. Tùy sạch bẩn. Cặn bám giảm tín hiệu. Rửa sạch. Hoạt động tốt.
Kiểm tra cảm biến nhiệt áp. So với đồng hồ chuẩn. Sai lệch điều chỉnh. Hoặc thay mới. Đảm bảo bù đúng.

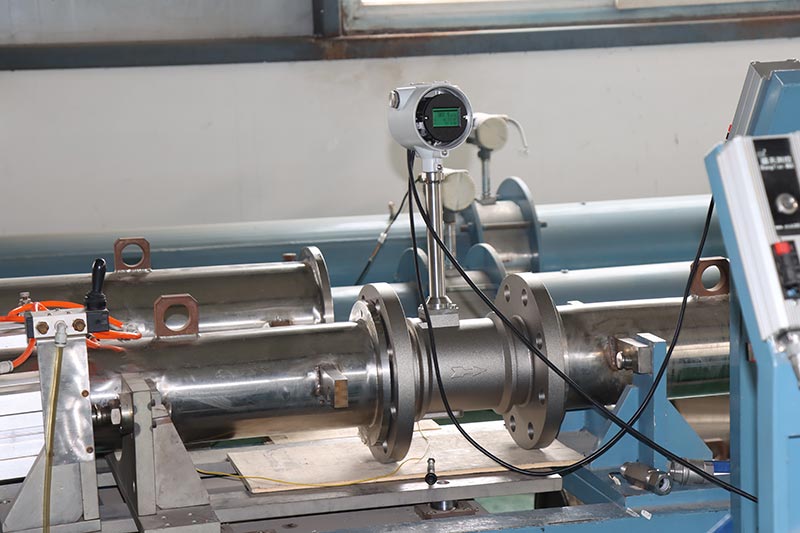

Hiệu chuẩn. 1-2 năm/lần. So với master meter. Hoặc cân khối lượng. Điều chỉnh K-factor. Duy trì độ chính xác.
Kiểm tra rò rỉ. Mặt bích. Đầu nối. Gioăng. Vặn chặt. Thay gioăng. Không rò hơi.
Ứng Dụng Thực Tế
Nhà máy nhiệt điện. Đo hơi đến turbine. Kiểm soát công suất. Tính hiệu suất. Tối ưu vận hành. Tiết kiệm nhiên liệu.
Nhà máy đường. Hơi nấu mía. Nhiều điểm đo. Cân bằng năng lượng. Giảm lãng phí. Tăng năng suất.
Dệt nhuộm. Hơi nhuộm vải. Sấy khô. Kiểm soát lưu lượng. Chất lượng đồng đều. Tiết kiệm hơi.
Thực phẩm. Tiệt trùng. Nấu chín. Làm khô. Đo chính xác. An toàn thực phẩm. Chất lượng ổn định.
Hóa chất. Phản ứng cần hơi. Chưng cất. Đo và điều khiển. Tự động hóa. Hiệu quả cao.
So Sánh Với Công Nghệ Khác
Orifice plate rẻ nhất. Nhưng tổn thất áp cao. Độ chính xác kém ±2-3%. Dải đo hẹp 3:1. Bảo trì nhiều. Vortex tốt hơn.
Turbine chính xác. ±0.5%. Nhưng có bộ phận động. Mòn nhanh. Bảo trì nhiều. Đắt. Vortex bền hơn.
Coriolis chính xác nhất. ±0.1%. Đo khối lượng trực tiếp. Nhưng rất đắt. Gấp 3-5 lần. Vortex hợp lý.
Ultrasonic không tiếp xúc. Lắp ngoài. Nhưng kém chính xác với hơi. ±3-5%. Vortex tốt hơn.
Vortex cân bằng tốt. Giá vừa phải. Độ chính xác cao. Bền bỉ. Ít bảo trì. Lựa chọn phổ biến nhất.
Tính Tiết Kiệm Năng Lượng
Theo dõi tiêu thụ. Dữ liệu real-time. Theo ca ngày tháng. Phát hiện lãng phí. Giờ nào cao. Tại sao.
Cân bằng năng lượng. Hơi vào nhà máy. Phân bổ các phân xưởng. So sánh. Tối ưu phân phối. Giảm tổn thất.
Phát hiện rò rỉ. Đêm không sản xuất. Vẫn có lưu lượng. Rò rỉ chắc chắn. Tìm và sửa. Tiết kiệm lớn.
Tối ưu vận hành. Áp suất hơi. Không cần quá cao. Giảm xuống vừa đủ. Tiết kiệm nhiên liệu. Hàng tỷ đồng/năm.
ROI nhanh. Đầu tư vortex. Phát hiện tiết kiệm. 1-2 năm hoàn vốn. Sau đó lợi nhuận. Rất đáng.
Lựa Chọn Vortex Phù Hợp
Kích thước đúng. Theo lưu lượng. Vận tốc 5-30 m/s tốt. Dưới 5 không đo. Trên 50 ồn mòn. Tính kỹ.
Vật liệu chịu nhiệt. Inox 316 đến 300°C. Hastelloy đến 450°C. Ceramic đặc biệt. Chọn phù hợp.
Loại kết nối. Wafer nhẹ rẻ. Flanged chắc chắn. Threaded nhỏ. Tùy ứng dụng.
Output signal. 4-20mA analog. Pulse. HART. Modbus. Profibus. Tích hợp DCS. Chọn tương thích.
Chứng nhận. PED cho EU. ASME cho Mỹ. CRN Canada. Xuất khẩu cần. Kiểm tra kỹ.
Xu Hướng Phát Triển
Wireless. Không dây. Dễ lắp. Nhiều điểm. Pin lâu. Giảm cáp. Tương lai gần.
AI phân tích. Dữ liệu lớn. Machine learning. Dự đoán hỏng. Tối ưu tự động. Thông minh hơn.
Multi-variable. Đo nhiều thông số. Một thiết bị. Lưu lượng nhiệt áp. Mật độ. Năng lượng. Tổng hợp.
Chẩn đoán tự động. Tự kiểm tra. Báo hỏng sớm. Bảo trì dự đoán. Độ tin cậy cao. Giảm thời gian chết.
Kết Luận
Vortex là giải pháp tối ưu đo hơi nước. Không bộ phận động bền bỉ. Độ chính xác cao tin cậy. Dải đo rộng linh hoạt. Giá hợp lý hiệu quả.
