Van bướm công nghiệp (Butterfly Valve) là một trong những thiết bị điều khiển dòng chảy được sử dụng phổ biến nhất trong các hệ thống ống dẫn công nghiệp và dân dụng. Nhờ thiết kế gọn nhẹ, thao tác đóng mở nhanh và chi phí hợp lý, van bướm là lựa chọn tối ưu cho nhiều loại môi trường làm việc khác nhau.
-

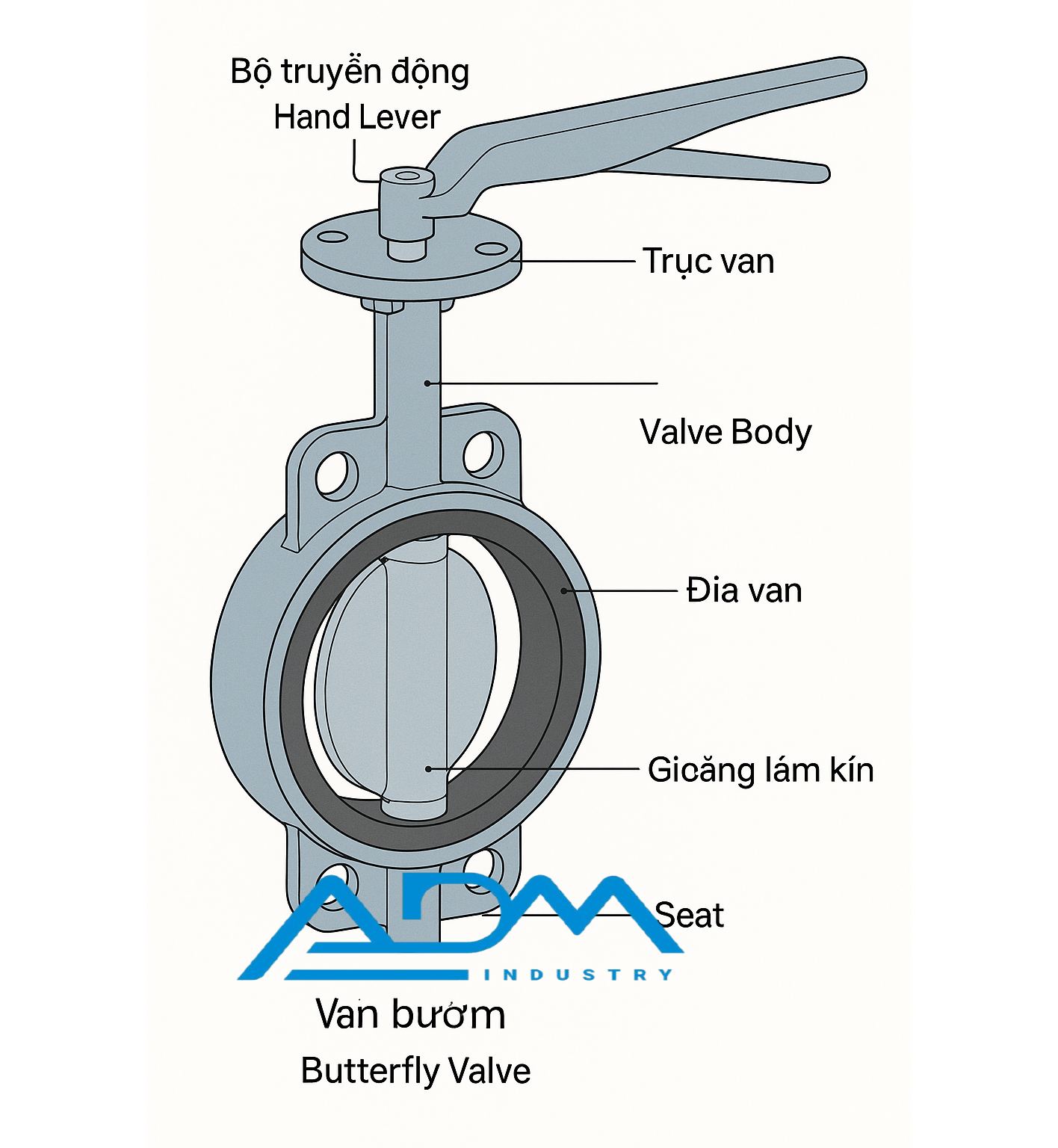

Cấu tạo van bướm
Van bướm có cấu tạo đơn giản nhưng rất hiệu quả, gồm các bộ phận chính:
- Thân van (Body): Được làm từ gang, thép, inox hoặc nhựa, là bộ phận chính liên kết với hệ thống ống.
- Đĩa van (Disc): Hình tròn giống cánh bướm, nằm giữa đường ống – có nhiệm vụ chắn hoặc mở đường dòng chảy.
- Trục van (Stem): Truyền lực từ tay gạt hoặc bộ điều khiển đến đĩa van.
- Bộ truyền động (Actuator): Có thể là tay gạt, tay quay, khí nén hoặc điện – điều khiển việc đóng/mở van.
- Gioăng làm kín (Seat/Gasket): Đảm bảo độ kín giữa đĩa và thân van, ngăn ngừa rò rỉ.
-
Nguyên lý hoạt động của van bướm
Van bướm hoạt động dựa trên chuyển động quay của đĩa van quanh trục cố định. Khi trục quay một góc 90°, đĩa sẽ xoay từ vị trí đóng (vuông góc với dòng chảy) sang vị trí mở (song song với dòng chảy), và ngược lại.
- Mở hoàn toàn: Dòng chảy đi qua với áp suất tối đa.
- Đóng hoàn toàn: Dòng chảy bị chặn hoàn toàn.
- Mở một phần: Dòng chảy được điều tiết linh hoạt.
-
Các loại van bướm phổ biến

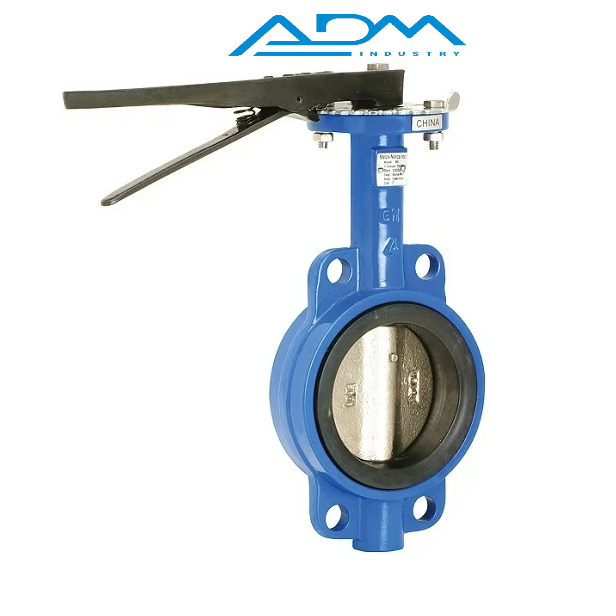

🔹 Van bướm tay gạt
- Ưu điểm: Giá rẻ, dễ sử dụng cho đường ống nhỏ.
- Ứng dụng: Hệ thống cấp nước dân dụng, hệ thống tưới tiêu, xử lý nước sạch.

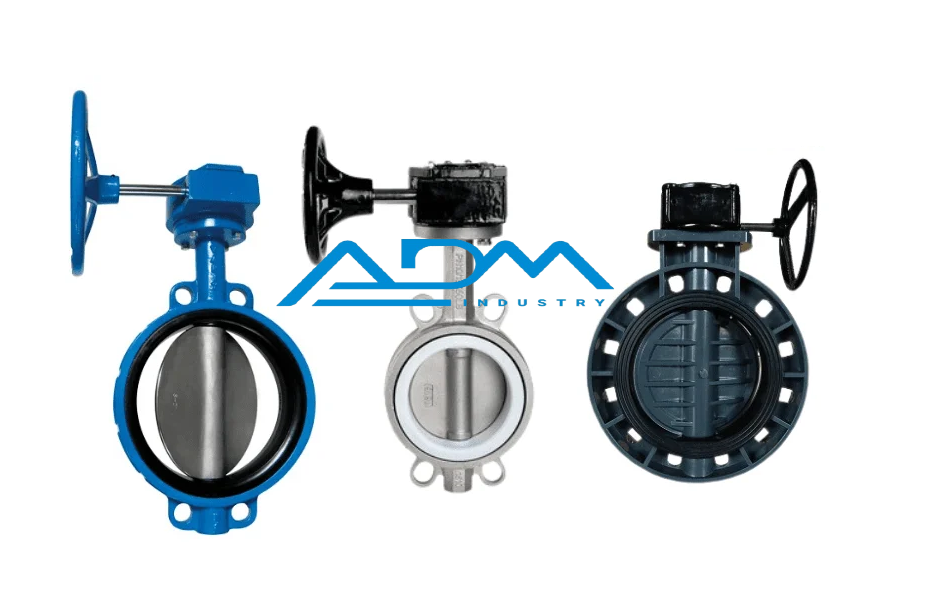

🔹 Van bướm tay quay (vô lăng)
- Ưu điểm: Điều chỉnh lưu lượng chính xác hơn.
- Ứng dụng: Nhà máy xử lý nước thải, ngành thực phẩm, hóa chất nhẹ.

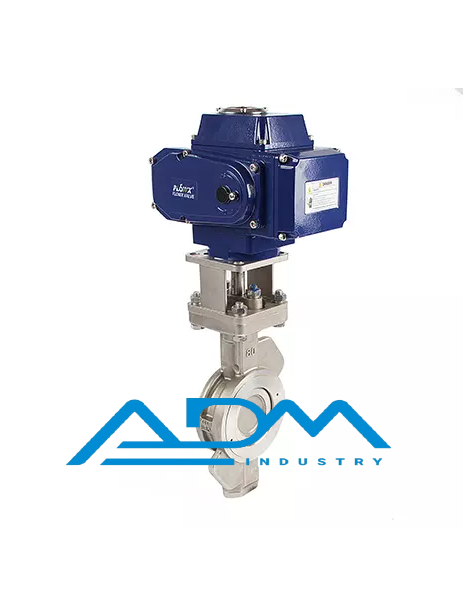

🔹 Van bướm điều khiển điện
- Ưu điểm: Tự động hóa, điều khiển từ xa, kết nối SCADA.
- Ứng dụng: Nhà máy sản xuất, hệ thống HVAC, trạm bơm tự động.

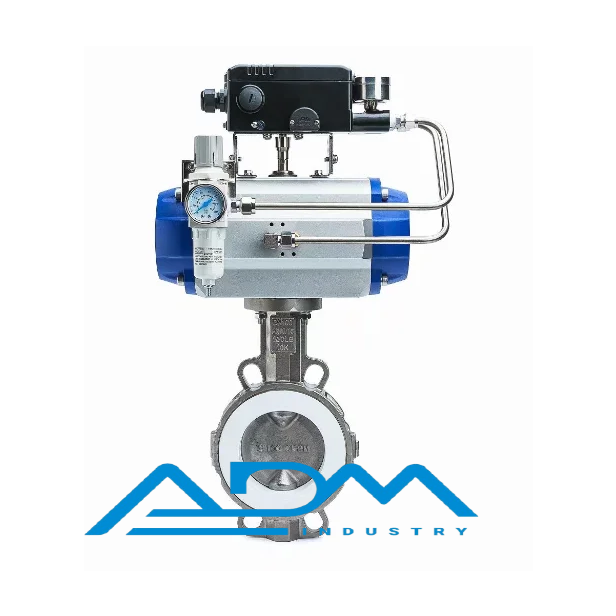

🔹 Van bướm điều khiển khí nén
- Ưu điểm: Phản hồi nhanh, phù hợp môi trường có yêu cầu cao về tốc độ.
- Ứng dụng: Công nghiệp hóa chất, xi măng, lọc dầu, môi trường độc hại.

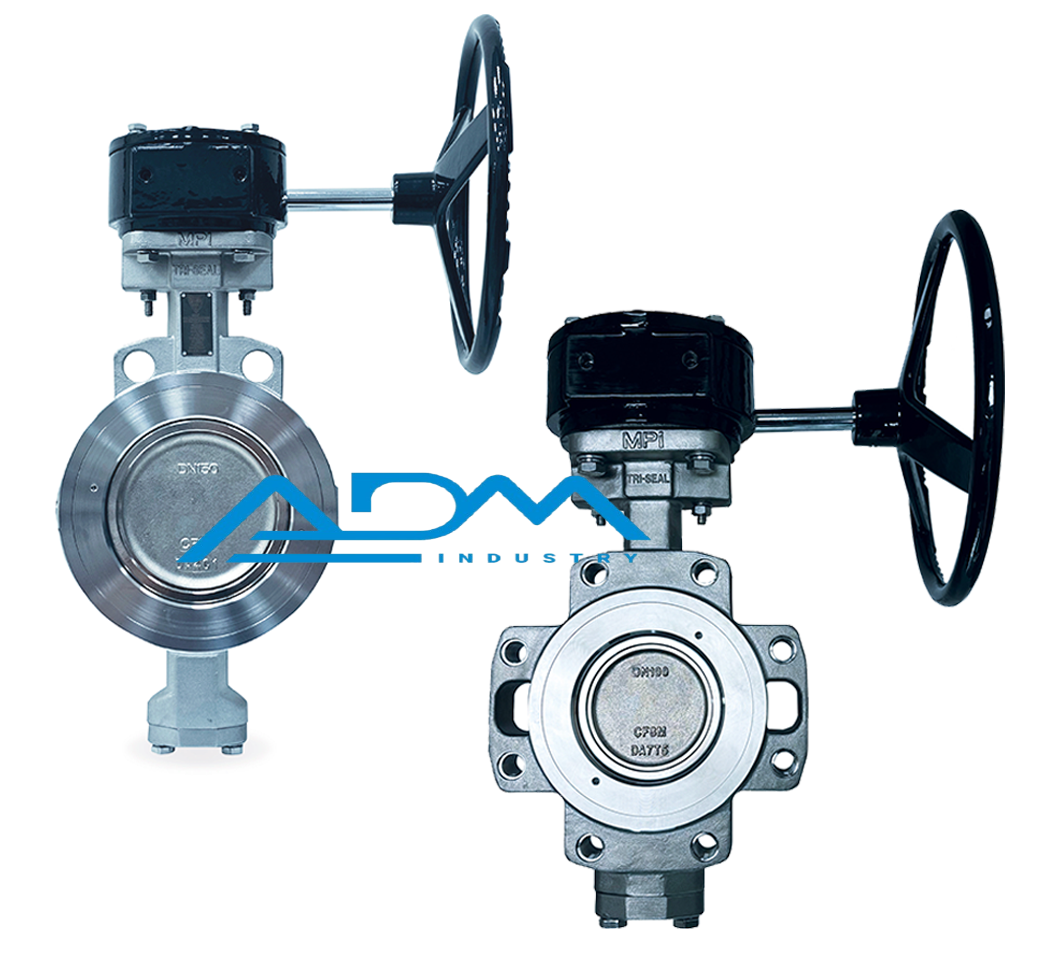

🔹 Van bướm inox
- Ưu điểm: Chống ăn mòn cao, phù hợp môi trường khắc nghiệt.
- Ứng dụng: Ngành thực phẩm, dược phẩm, hóa chất ăn mòn.

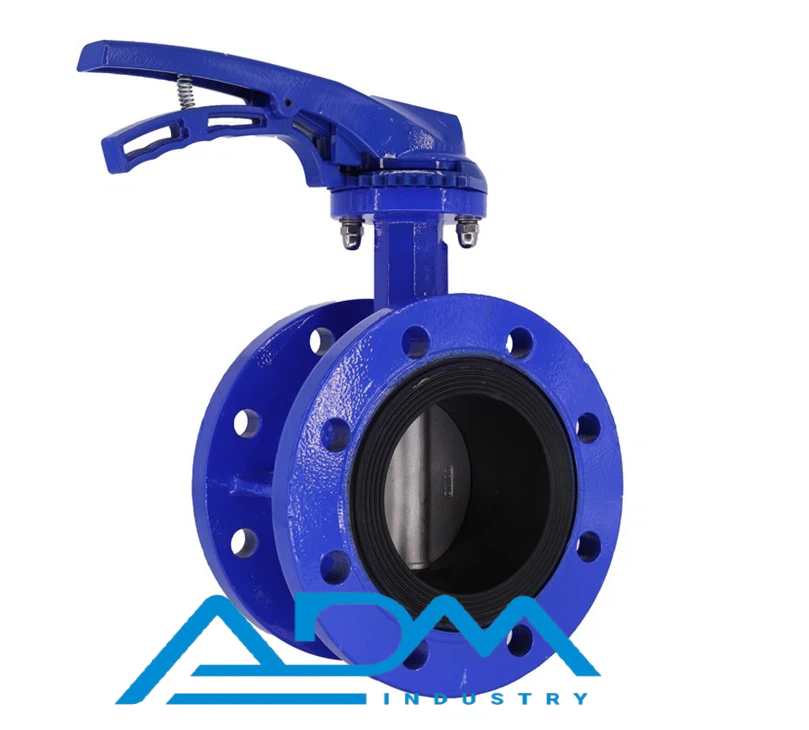

🔹 Van bướm hai mặt bích (double flanged)
- Ưu điểm: Lắp đặt chắc chắn, chịu áp lực cao.
- Ứng dụng: Đường ống lớn trong nhà máy xử lý nước, PCCC.
🧪 4. Ứng dụng của van bướm theo từng loại
| Loại van bướm |
Ứng dụng cụ thể |
| Tay gạt | Hệ thống nước dân dụng, tưới tiêu |
| Tay quay | Nhà máy thực phẩm, hệ thống lọc nước |
| Điều khiển điện | Nhà máy tự động, trạm bơm, điều khiển từ xa |
| Điều khiển khí nén | Hệ thống khí nén, dây chuyền đóng gói tự động |
| Inox | Ngành hóa chất, thực phẩm, dược phẩm, nước biển |
| Hai mặt bích (Flanged) | PCCC, hệ thống áp suất cao, nhà máy cấp nước |
5. Ưu điểm của van bướm
- Thiết kế gọn nhẹ, dễ lắp đặt
- Đóng mở nhanh, ít bảo trì
- Giá thành thấp hơn so với van cổng hoặc van cầu
- Phù hợp với nhiều môi trường chất lỏng, khí, hơi
Van bướm là thiết bị quan trọng trong hệ thống dẫn lưu chất, có tính ứng dụng cao trong hầu hết các ngành công nghiệp và dân dụng. Việc lựa chọn đúng loại van bướm phù hợp với nhu cầu sử dụng sẽ giúp tăng hiệu suất vận hành và tiết kiệm chi phí. Nếu bạn cần tư vấn kỹ hơn về sản phẩm hoặc muốn nhận catalogue kỹ thuật van bướm, đừng ngần ngại liên hệ!
