VAN ĐIỆN TỪ – NGUYÊN LÝ HOẠT ĐỘNG VÀ PHÂN LOẠI

Van điện – nguyên lý hoạt động và phân loại sẽ được làm rõ trong bài viết này. Các bạn cùng tìm hiểu nhé.

Van điện từ (solenoid valve) là một loại van điều khiển bằng điện, đóng hoặc ngắt dòng chảy hoặc khí nén .Van điện từ hoạt động bằng cách cho một pít-tông di chuyển lên xuống dựa trên từ trường tạo ra bởi cuộn dây điện từ. Pít-tông sẽ đóng hoặc mở lỗ mà môi chất chảy qua. Thiết kế, vật liệu chế tạo và chức năng mạch khác nhau cho phép van điện từ được sử dụng trong nhiều ứng dụng khác nhau.

Vì được điều khiển bằng điện, chúng có thể được điều khiển từ xa và tự động. Chúng thường được sử dụng trong xử lý nước, ô tô, chế biến thực phẩm và các ứng dụng công nghiệp khác. Bài viết này là hướng dẫn đầy đủ về van điện từ.

1.Van điện từ hoạt động như thế nào ?

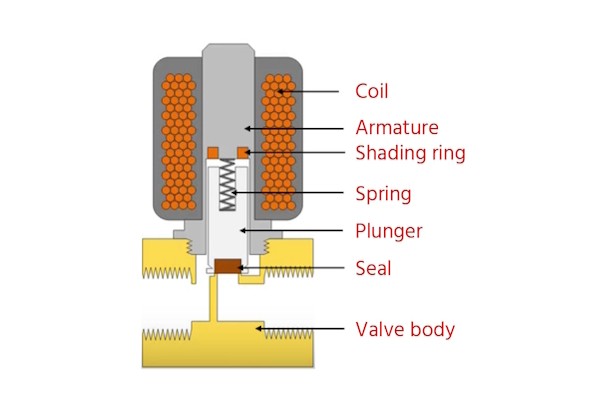

Van điện từ bao gồm hai thành phần chính: cuộn dây điện từ và thân van. Cuộn dây điện từ có một cuộn dây cảm ứng điện từ quấn quanh lõi sắt ở giữa, gọi là pít-tông. Cuộn dây AC có vòng chắn sáng, giúp ngăn ngừa rung động và tiếng ồn.

Ở trạng thái nghỉ, van có thể ở trạng thái thường mở hoặc thường đóng.

Ở trạng thái không có điện, van thường đóng sẽ đóng. Khi dòng điện chạy qua solenoid, cuộn dây được cấp điện, tạo ra từ trường. Từ trường này tạo ra lực hút từ với piston, dịch chuyển piston và thắng lực lò xo. Piston nâng lên để phớt mở lỗ van, cho phép chất lỏng chảy qua van. Van solenoid thường mở hoạt động ngược lại

2.Các loại van điện từ

a.Van điện từ trực tiếp :

Van điện từ trực tiếp sử dụng điện từ để đóng mở mà không cần chênh lệch áp suất. Loại van này thường được sử dụng để kiểm soát dòng khí hoặc chất lỏng trong hệ thống. Van điện từ tác động trực tiếp có tốc độ hoạt động nhanh nhất, độ tin cậy cao và thiết kế nhỏ gọn.

b.Van điện từ gián tiếp

Dù vận hành bằng servo hay bằng pilot, đều hoạt động dựa trên chênh lệch áp suất. Chúng yêu cầu chênh lệch áp suất tối thiểu khoảng 0,5 bar. Các van này bao gồm một màng ngăn có lỗ nhỏ cho phép dòng chảy từ đầu vào đến đầu ra khi solenoid được cấp điện và áp suất giảm. Hệ thống này khuếch đại áp suất, cho phép solenoid nhỏ kiểm soát lưu lượng lớn. Van điện từ gián tiếp được sử dụng trong các ứng dụng có chênh lệch áp suất đủ lớn và lưu lượng mong muốn cao, và chúng chỉ cho phép dòng chảy theo một hướng

c. Van điện từ bán trực tiếp

Kết hợp các tính năng của van trực tiếp và gián tiếp. Cho phép vận hành từ áp suất 0 bar trong khi vẫn quản lý lưu lượng cao. Các van này tương tự van gián tiếp với màng di động, một lỗ nhỏ và buồng áp suất ở cả hai bên. Nhưng pít-tông điện từ được kết nối trực tiếp với màng. Khi pít-tông nâng lên, nó sẽ trực tiếp mở van và một lỗ thứ hai, khiến áp suất giảm và màng nâng lên. Điều này dẫn đến việc van hoạt động từ áp suất 0 bar và quản lý lưu lượng đáng kể. Các van vận hành bán trực tiếp này, còn được gọi là van điện từ hỗ trợ nâng, thường có cuộn dây mạnh hơn so với van vận hành gián tiếp.

3.So sánh van điện từ thường đóng và van điện từ thường mở

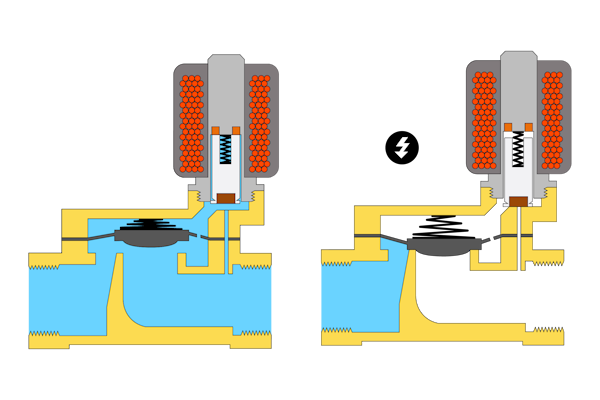

Van điện từ thường mở (NO)

sẽ mở khi không có điện, cho phép chất lỏng chảy qua. Khi dòng điện được truyền đến cuộn dây, nó tạo ra một trường điện từ đẩy pít-tông xuống dưới, thắng lực lò xo. Phớt nằm trong lỗ van và đóng lại, ngăn chất lỏng chảy qua van.

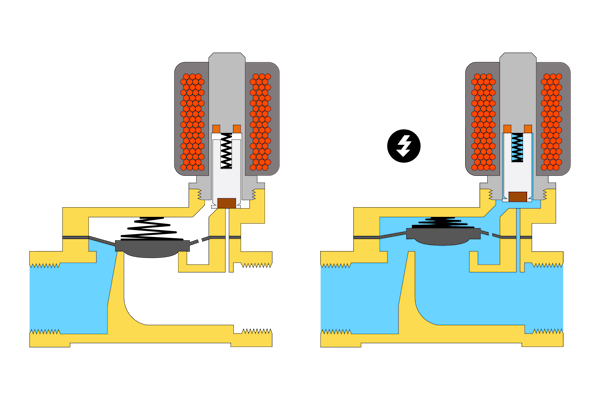

Van điện từ thường đóng(NC)

Van điện từ thường đóng (NC) sẽ đóng khi mất điện, ngăn không cho môi chất chảy qua. Khi dòng điện được truyền đến cuộn dây, nó tạo ra một trường điện từ đẩy pít-tông lên trên, thắng lực lò xo. Điều này làm bung phớt và mở lỗ, cho phép môi chất chảy qua van.

4. Van điện từ chốt

Van điện từ chốt là loại van có thể chuyển mạch bằng nguồn điện tức thời . Khi ngắt điện, van vẫn giữ nguyên vị trí đã chuyển mạch. Do đó, van không ở trạng thái bình thường đóng hoặc mở. Vì nó vẫn giữ nguyên vị trí hiện tại khi không có điện. Chúng thực hiện điều này bằng cách sử dụng nam châm vĩnh cửu thay vì lò xo. Điều này mang lại sự tiết kiệm điện năng cho khách hàng

5.Van điện từ 2 ngả và van điện từ 3 ngả

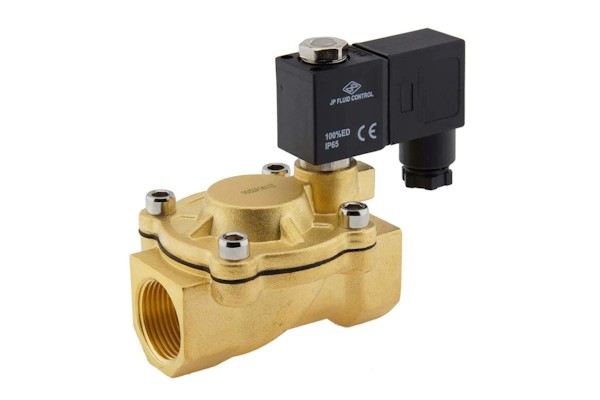

Van điện từ 2 chiều là van điện từ có 2 cồng, 1 cổng ra và 1 cổng vào. Sử dụng nhằm mục đích cho phép hoặc ngăn chặn dòng chảy.

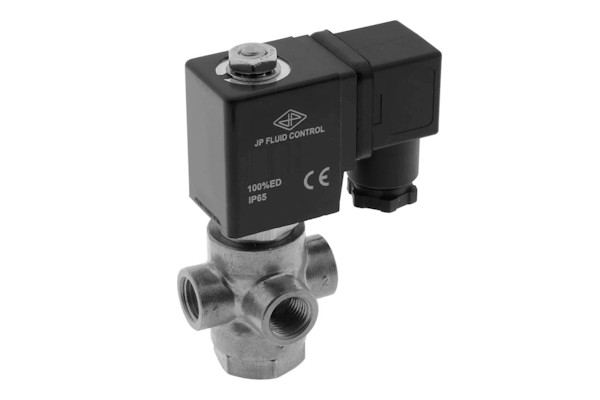

5.Van điện từ 3 chiều

Thường có ba cổng, mỗi cổng có một chức năng riêng biệt. Một cổng cho cửa vào. Một cổng cho cửa ra. Và một cổng phụ thuộc vào cấu hình và ứng dụng của van (xả, hồi, một cổng vào khác hoặc một cổng ra khác). Dưới đây là các ký hiệu thông dụng cho các cổng này:

• Cổng P (áp suất) hoặc cổng đầu vào: Đây là nơi chất lỏng hoặc khí có áp suất đi vào van.
• Cổng (bộ truyền động) hoặc cổng ra: Đây là cổng làm việc được kết nối với thiết bị hoặc bộ truyền động mà van dùng để điều khiển
• Cổng E (xả) hoặc cổng R (trở về): Khi van được chuyển sang vị trí xả, cổng này sẽ xả chất lỏng hoặc khí. Từ bộ truyền động hoặc thiết bị trở lại khí quyển hoặc bình chứa. Tùy thuộc vào cấu hình và ứng dụng của van. Cổng này cũng có thể đóng vai trò là đầu vào hoặc đầu ra thay thế trong một số hệ thống.

Bài viết trên đã làm rõ về van điện từ- nguyên lý hoạt động và phân loại. Mọi nhu cầu tư vấn về sản phẩm vui lòng liên hệ qua Hotline: 0965.595.039/ Mail: Vattunhamay01@gmail.com
