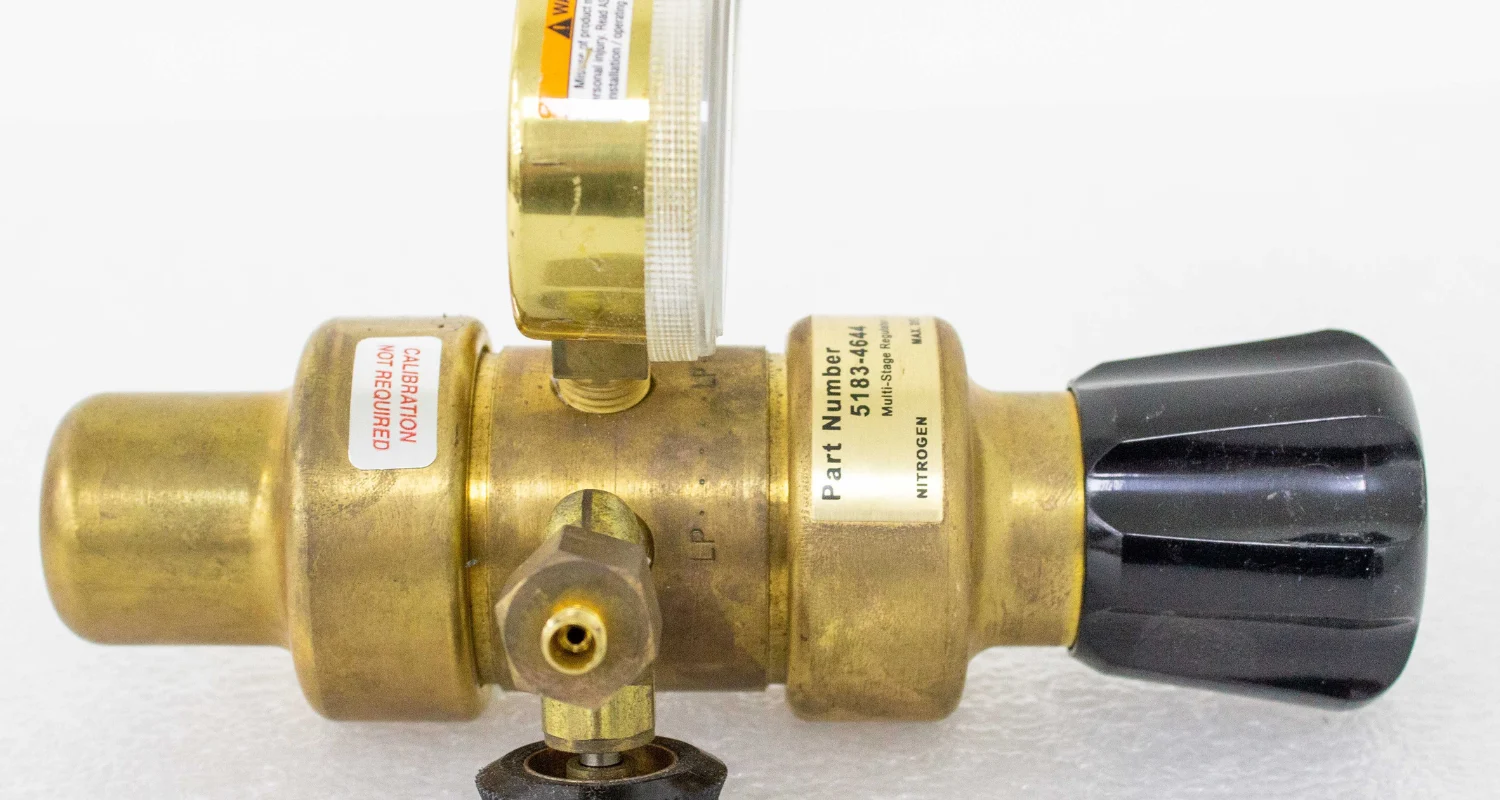

Van giảm áp đa tầng (multi-stage pressure reducing valve) là loại van đặc biệt thiết kế để giảm áp suất cao xuống áp suất thấp theo nhiều bước. Thay vì giảm áp một lần gây sốc áp, van này chia nhỏ quá trình thành nhiều tầng, mỗi tầng giảm một phần áp suất. Công nghệ này giúp bảo vệ đường ống, giảm tiếng ồn, tránh thủy kích và kéo dài tuổi thọ hệ thống. Ứng dụng phổ biến trong dầu khí, nhiệt điện, hóa chất và các ngành có chênh lệch áp suất lớn.
1. Nguyên lý hoạt động
Giảm áp từng bước
Áp suất đầu vào cao được chia nhỏ qua nhiều tầng. Mỗi tầng giảm 20-40% áp suất. Ví dụ: Giảm từ 100 bar xuống 10 bar qua 3 tầng: Tầng 1 giảm 100 bar xuống 50 bar, Tầng 2 giảm 50 bar xuống 20 bar, Tầng 3 giảm 20 bar xuống 10 bar.
Cấu tạo nhiều tầng tiết lưu
Mỗi tầng có lỗ tiết lưu hoặc mê cung riêng. Dòng chảy đi qua nhiều đường dẫn hẹp. Áp suất giảm dần qua từng tầng. Năng lượng phân tán đều, không tập trung một điểm.
Kiểm soát vận tốc dòng chảy
Thiết kế buồng giãn nở giữa các tầng. Vận tốc giảm dần, tránh xói mòn. Dòng chảy ổn định hơn. Giảm rung động và tiếng ồn.
2. Tại sao cần giảm áp đa tầng?
Tránh hiện tượng cavitation
Khi giảm áp đột ngột, áp suất cục bộ xuống dưới áp suất hơi bão hòa. Bọt khí hình thành và vỡ dữ dội. Gây ăn mòn bề mặt kim loại như ong đục. Van hỏng nhanh chóng trong vài tháng.
Giảm áp từng bước giữ áp suất luôn trên ngưỡng cavitation. Bọt khí không hình thành. Bảo vệ van và đường ống.
Giảm tiếng ồn
Giảm áp một bước tạo tiếng ồn 90-110 dB. Nguy hiểm cho sức khỏe công nhân. Vi phạm quy định môi trường.
Giảm áp đa tầng phân tán năng lượng. Tiếng ồn giảm xuống 70-80 dB. Môi trường làm việc an toàn hơn.
Bảo vệ thiết bị
Sốc áp cao gây rung động mạnh. Đường ống, mặt bích bị lỏng. Thiết bị phía sau van quá tải.
Giảm áp êm ái bảo vệ toàn hệ thống. Tuổi thọ thiết bị tăng gấp 3-5 lần. Chi phí bảo trì giảm đáng kể.
Kiểm soát chính xác hơn
Giảm áp một bước dễ dao động. Áp suất đầu ra không ổn định. Ảnh hưởng quy trình sản xuất.
Đa tầng cho độ ổn định cao. Áp suất đầu ra chính xác ±2-5%. Chất lượng sản phẩm tốt hơn.
3. Cấu tạo van giảm áp đa tầng
Thân van
Vật liệu thép đặc biệt hoặc hợp kim. Chịu áp suất cao, nhiệt độ cao. Thiết kế buồng nhiều tầng bên trong. Dày, chắc chắn hơn van thường.
Lõi van nhiều tầng
Có 2-6 tầng tiết lưu tùy chênh lệch áp. Mỗi tầng có lỗ hoặc rãnh tiết lưu. Khoảng cách giữa các tầng tính toán kỹ. Vật liệu chống mài mòn cao.
Buồng giảm áp
Không gian giữa các tầng để áp suất ổn định. Cho phép dòng chảy giãn nở. Giảm vận tốc trước khi vào tầng tiếp theo. Thiết kế chống xoáy.
Bộ điều khiển
Cơ khí: Lò xo và màng điều chỉnh. Điện tử: Cảm biến áp suất và động cơ servo. Tự động điều chỉnh độ mở từng tầng. Duy trì áp suất đầu ra ổn định.
Hệ thống chống ồn
Lớp lót hấp thụ âm thanh. Buồng giảm thanh đặc biệt. Thiết kế mê cung giảm tần số ồn. Vỏ bọc cách âm bên ngoài.
4. Các loại van giảm áp đa tầng
Van cố định nhiều tầng
Số tầng và độ giảm áp mỗi tầng cố định. Thiết kế đơn giản, giá hợp lý. Phù hợp áp suất đầu vào ổn định. Bảo trì dễ dàng.
Van điều chỉnh được
Có thể thay đổi số tầng hoạt động. Điều chỉnh độ giảm áp mỗi tầng. Linh hoạt với nhiều điều kiện. Giá cao hơn, phức tạp hơn.
Van tự động điều khiển
Cảm biến đo áp suất đầu vào và đầu ra. Tự động điều chỉnh độ mở van. Duy trì áp suất đầu ra chính xác. Tích hợp hệ thống SCADA.
Van giảm ồn đặc biệt
Thiết kế tối ưu cho giảm tiếng ồn. Có thể đạt dưới 85 dB với chênh lệch 100 bar. Dùng cho khu dân cư, bệnh viện. Giá rất cao, kỹ thuật phức tạp.
5. Ứng dụng thực tế
Nhà máy nhiệt điện
Giảm hơi nước từ 150 bar xuống 10 bar. Cấp cho turbine phụ, hệ thống sưởi. Tránh thủy kích phá hủy đường ống. Giảm ồn trong khu vực làm việc.
Công nghiệp dầu khí
Giảm áp khí từ giếng khoan (200-300 bar) xuống áp suất vận chuyển (50-70 bar). Bảo vệ đường ống dẫn khí. Kiểm soát lưu lượng chính xác. An toàn cao trong môi trường nguy hiểm.
Nhà máy hóa chất
Nhiều quy trình cần giảm áp lớn. Chất lỏng ăn mòn, độc hại. Van đa tầng giảm rủi ro rò rỉ. Vật liệu đặc biệt chống hóa chất.
Hệ thống cấp nước
Giảm áp từ mạng chính (8-10 bar) xuống áp suất sử dụng (2-3 bar). Bảo vệ thiết bị gia dụng. Giảm nước thất thoát do rò rỉ. Tiết kiệm nước và năng lượng.
Khí nén công nghiệp
Giảm áp từ máy nén (10-12 bar) xuống áp suất sử dụng (4-6 bar). Ổn định áp suất cho thiết bị. Tăng hiệu quả hệ thống khí nén. Giảm tiêu thụ điện năng.
6. Lựa chọn van phù hợp
Xác định thông số
Áp suất đầu vào tối đa và tối thiểu. Áp suất đầu ra yêu cầu. Lưu lượng cần thiết (m³/h hoặc kg/h). Nhiệt độ môi chất. Loại chất lỏng hoặc khí.
Tính số tầng cần thiết
Chênh lệch áp dưới 20 bar: 1-2 tầng. Chênh lệch 20-50 bar: 2-3 tầng. Chênh lệch 50-100 bar: 3-4 tầng. Chênh lệch trên 100 bar: 4-6 tầng.
Chọn vật liệu
Nước, không khí: Thép carbon hoặc inox 304. Hóa chất ăn mòn: Inox 316, hợp kim đặc biệt. Nhiệt độ cao: Hợp kim chịu nhiệt. Hạt rắn: Lót ceramic hoặc tungsten carbide.
Yêu cầu giảm ồn
Môi trường thường: <100 dB chấp nhận. Khu dân cư: <85 dB theo quy định. Bệnh viện, trường học: <75 dB khuyến nghị. Chọn van giảm ồn đặc biệt nếu cần.
7. Vận hành và bảo trì
Khởi động ban đầu
Kiểm tra tất cả kết nối, mặt bích. Mở van chậm, theo dõi áp suất. Điều chỉnh từng bước đến áp suất mong muốn. Kiểm tra rò rỉ, rung động.
Giám sát thường xuyên
Đo áp suất đầu vào và đầu ra hàng ngày. Lắng nghe tiếng ồn bất thường. Kiểm tra nhiệt độ thân van. Theo dõi lưu lượng có ổn định không.
Bảo trì định kỳ
3-6 tháng: Kiểm tra kỹ thuật, đo các thông số. 1 năm: Tháo kiểm tra lõi van, thay gioăng. 2-3 năm: Thay thế các bộ phận mài mòn. 5 năm: Đại tu toàn bộ.
Xử lý sự cố
Áp suất đầu ra dao động: Kiểm tra bộ điều khiển, vệ sinh lõi van. Tiếng ồn tăng đột ngột: Có thể cavitation, kiểm tra áp suất từng tầng. Rò rỉ: Kiểm tra gioăng, bề mặt đóng kín. Không giảm áp đủ: Lõi van bị tắc hoặc mòn.
Kết luận
Van giảm áp đa tầng là giải pháp tối ưu cho các hệ thống có chênh lệch áp suất lớn. Công nghệ này không chỉ bảo vệ thiết bị, giảm tiếng ồn mà còn nâng cao độ ổn định và an toàn của toàn hệ thống.
