Van 1 chiều thường được sử dụng kết hợp với van khác, Vậy khi sử dụng kết hợp với các van khác. Vậy chúng được lắp đặ ở đâu. Sự khác biệt việc lắp đặt van 1 chiều trước máy bơm và sau máy bơm là gì, và vị trí lắp đặt trước máy bơm được áp dụng khi nào?
Chúng ta tìm hiểu qua bài viết sau đây

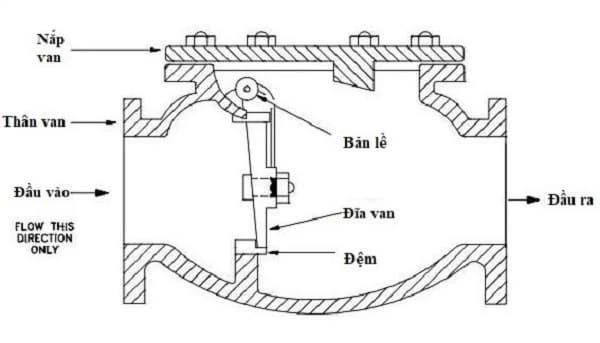

I. Van 1 chiều là gì ?

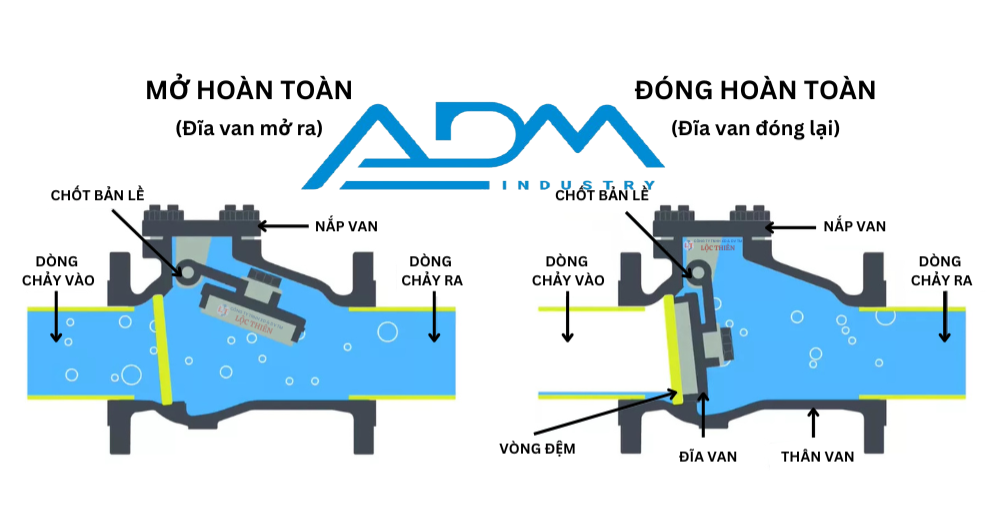

Hay còn gọi là Check van là một loại van tự động, nó hoạt động dựa vào áp suất của môi chất chảy trong đường ống để đẩy nắp van. Khi môi chất ngừng chảy, nắp van một chiều đóng lại, nó có thể ngăn chặn hiệu quả dòng chảy ngược của môi chất trong đường ống. Đóng vai trò rất lớn trong việc đảm bảo an toàn cho đường ống.
Van một chiều theo cấu trúc có thể được chia thành các loại như sau:
- Van 1 chiều lò xo
- Van1 chiều cánh lật
- Van đĩa kép
- Van bi 1 chiều
II. Lắp đặt trong hệ thống
Van một chiều được lắp đặt để đảm bảo dòng nước chảy bên trong bơm, đảm bảo bơm hoạt động bình thường. Về vị trí lắp đặt van một chiều, dù là lắp trước bơm hay sau bơm, có thể chia thành hai trường hợp.
TH1:
Một van được lắp đặt ở cuối ống hút thẳng đứng phía trước máy bơm, còn gọi là van đáy. Mục đích là để bơm nước vào máy bơm mà không cần bơm một lần, vì máy bơm chỉ có thể chạy không tải khi không có nước trong máy bơm và trong ống hút phía trước máy bơm, do đó máy bơm phải được nạp nước để bơm nước ra. Loại bơm này được lắp đặt phía trên mực chất lỏng theo cách còn được gọi là phương pháp áp suất âm.
TH2
Cách còn lại là lắp đặt ở phía sau bơm. Phương pháp lắp đặt này áp dụng khi mực chất lỏng cao hơn mực nước trong bơm, giúp khởi động và dừng bơm dễ dàng hơn mà không cần phải đóng van xả bơm, đặc biệt đối với hệ thống bơm điều khiển chính, để tránh hiện tượng chảy ngược.
Van một chiều phải được lắp đặt tại cửa ra của bơm, ở vị trí trước van điều khiển cửa ra để bảo dưỡng van một chiều. Thông thường, cửa ra đầu tiên của bơm là một kết nối mềm (giảm xóc), tiếp theo là van một chiều và sau đó là van cách ly (ví dụ: van bướm, van cửa, van chặn, v.v.).
III. Nguyên tắc xác định vị trí lắp đặt
-
Lắp theo hướng dòng chảy
- Trên thân van luôn có mũi tên chỉ hướng dòng chảy.
- Van 1 chiều phải được lắp đúng chiều này, để khi chất lỏng/gas chảy đúng hướng thì van mở, ngược lại sẽ đóng.
-
Lắp sau máy bơm
- Van 1 chiều thường được lắp ngay sau đầu ra của bơm, để ngăn dòng chảy ngược về làm hỏng bơm hoặc gây xung lực nước (water hammer).
-
Vị trí lắp ngang hoặc dọc tùy theo loại van
| Loại van 1 chiều | Vị trí lắp đặt phù hợp |
| Van lò xo (spring check) | Lắp ngang hoặc dọc đều được |
| Van cánh lật (swing type) | Tốt nhất nên lắp nằm ngang |
| Van đĩa kép (dual plate) | Lắp nằm ngang, không lắp ngược chiều |
| Van bi | Có thể lắp thẳng đứng, theo hướng lên trên |
-
Không lắp ở nơi có dòng chảy không ổn định
- Tránh lắp gần co, chữ T, van khóa hoặc đầu hút bơm. Vì dòng chảy tại đây thường xoáy và không ổn định, gây kẹt van hoặc làm hư hỏng.
-
Khoảng cách hợp lý
- Cần có khoảng cách đủ xa (thường là 3D – 5D) từ co hoặc bơm. Để dòng chảy ổn định trước khi vào van.
– Lưu ý khi lắp đặt van 1 chiều
- Không lắp ở nơi dễ tụ khí (trong hệ thống nước).
- Không dùng để thay thế van khóa (nó chỉ ngăn dòng chảy ngược, không có chức năng khóa dòng).
- Trong hệ thống đứng, dòng chảy nên từ dưới lên trên, đặc biệt với loại van đĩa hoặc bi.
