Van và hệ thống lọc có mối quan hệ mật thiết trong công nghiệp. Bộ lọc bảo vệ van khỏi cặn bẩn, trong khi van điều khiển quá trình lọc và bảo trì. Một hệ thống lọc hiệu quả không chỉ kéo dài tuổi thọ van mà còn bảo vệ toàn bộ thiết bị phía sau như bơm, đồng hồ đo, thiết bị trao đổi nhiệt. Thiếu bộ lọc hoặc lọc kém chất lượng là nguyên nhân hàng đầu gây hỏng van và thiết bị trong đường ống công nghiệp.
1. Các loại van dùng trong hệ thống lọc
Van Y-strainer (Van lọc chữ Y)
Cấu tạo: Hình chữ Y, lưới lọc bên trong có thể tháo rời. Góc lọc 45 độ giúp dòng chảy êm. Lưới lọc từ 40 mesh đến 400 mesh (0.04-0.5mm). Dễ vệ sinh bằng cách tháo nắp dưới.
Ưu điểm: Đơn giản, rẻ, bền. Tổn thất áp suất thấp. Phù hợp lưu lượng lớn. Bảo trì dễ dàng.
Nhược điểm: Cần tháo rời để vệ sinh. Phải dừng hệ thống. Không phù hợp chất lỏng có nhiều cặn.
Ứng dụng: Hơi nước, nước công nghiệp, dầu, khí. Lắp trước van điều khiển, đồng hồ đo, bơm.
Van basket strainer (Van lọc rổ)
Cấu tạo: Rổ lọc hình trụ, diện tích lọc lớn. Nắp bên hông dễ mở. Chứa nhiều cặn hơn Y-strainer.
Ưu điểm: Diện tích lọc gấp 3-5 lần Y-strainer. Thời gian giữa các lần vệ sinh dài hơn. Phù hợp nước có nhiều cặn.
Nhược điểm: Kích thước lớn, nặng. Giá cao hơn Y-strainer. Cần không gian lắp đặt.
Ứng dụng: Nước biển, nước sông, nước thải. Hệ thống làm mát.

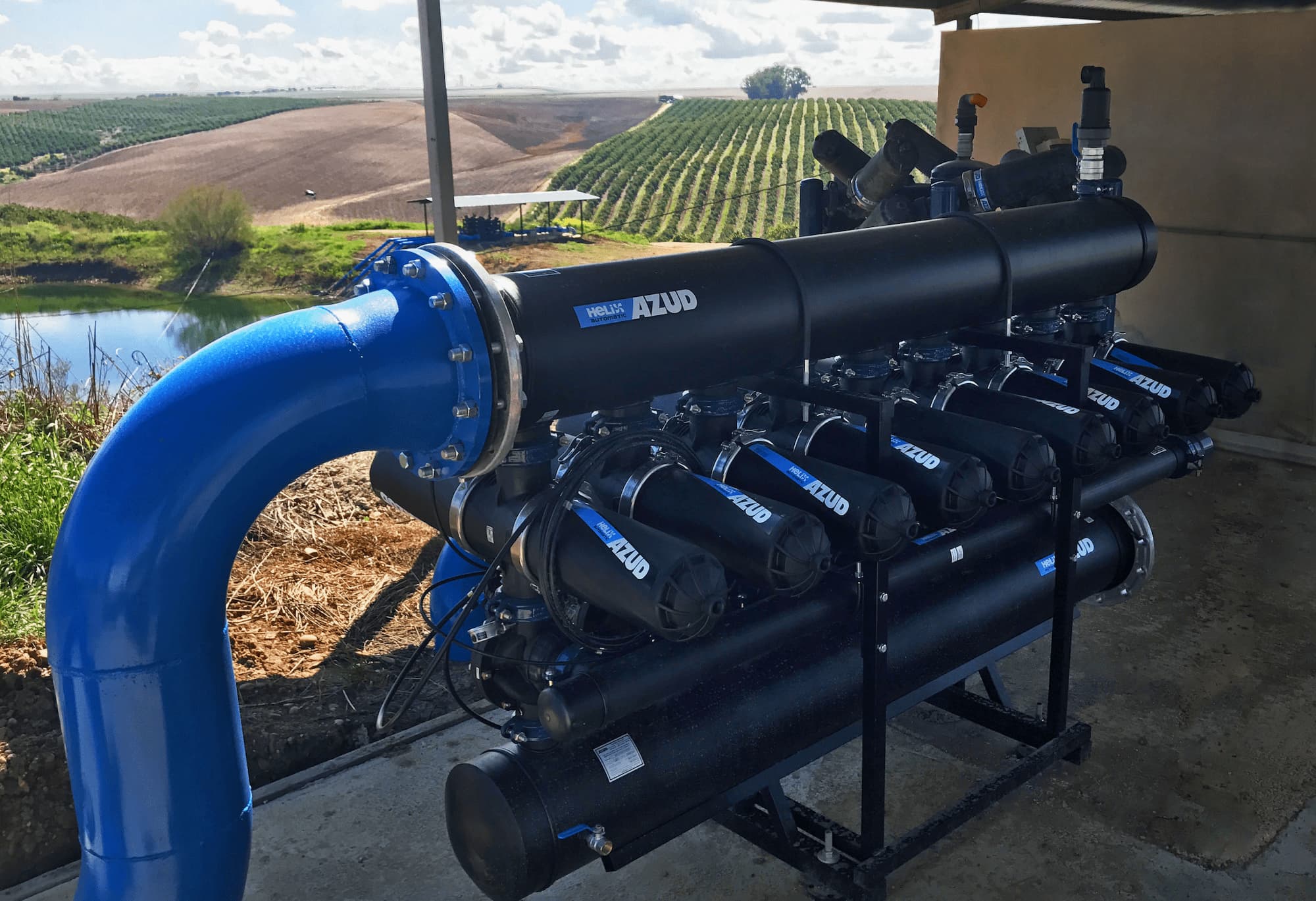

Van tự động backwash (Van lọc tự động)
Cấu tạo: Hệ thống lọc tự động xả cặn ngược. Không cần tháo rời. Van điều khiển tự động hoặc theo thời gian/chênh áp.
Ưu điểm: Không cần dừng hệ thống. Tự động vệ sinh. Tiết kiệm nhân công. Hiệu quả cao, ổn định.
Nhược điểm: Giá rất đắt (gấp 10-20 lần Y-strainer). Phức tạp, cần bảo trì. Cần nguồn điện, nước rửa.
Ứng dụng: Nhà máy nước, hệ thống lớn 24/7. Nơi không thể dừng máy.
Van duplex strainer (Van lọc kép)
Cấu tạo: Hai bộ lọc song song, van chuyển đổi. Luân phiên sử dụng, vệ sinh không cần dừng.
Ưu điểm: Vận hành liên tục. Một bên lọc, một bên vệ sinh. An toàn cao.
Nhược điểm: Giá cao, kích thước lớn gấp đôi. Phức tạp hơn.
Ứng dụng: Hệ thống không thể dừng. Dầu khí, hóa chất, điện.
2. Bố trí van trong hệ thống lọc
Trước bộ lọc
Van cách ly đầu vào: Van cầu hoặc van cổng. Cần để cách ly bộ lọc khi bảo trì. Phải mở hoàn toàn khi vận hành. Đóng khi thay lõi lọc.
Van xả áp: Xả áp suất trước khi tháo lọc. Đảm bảo an toàn. Nhỏ, DN15-DN20 đủ.
Sau bộ lọc
Van cách ly đầu ra: Tương tự van đầu vào. Đóng khi bảo trì. Cả hai van đầu vào và đầu ra đóng mới an toàn.
Đồng hồ đo chênh áp: Lắp trước và sau lọc. Hiển thị mức độ tắc lọc. Đến giới hạn thì vệ sinh.
Đường xả cặn
Van xả đáy: Ở đáy bộ lọc. Xả cặn và nước rửa. Thường dùng van cầu.
Ống dẫn đến cống: Kích thước phù hợp. Tránh tắc nghẽn.
3. Lựa chọn bộ lọc phù hợp
Xác định kích thước hạt cần lọc
Bảo vệ van điều khiển: Lọc >0.5mm (30-40 mesh). Bảo vệ đồng hồ đo: Lọc >0.2mm (80 mesh). Bảo vệ vòi phun: Lọc >0.1mm (150 mesh). Nước uống: Lọc >0.05mm (200-400 mesh).
Nguyên tắc: Kích thước lọc nhỏ hơn kích thước nhỏ nhất cần bảo vệ.
Tính lưu lượng
Lưu lượng thiết kế × 1.2-1.5 (hệ số an toàn). Xem catalog bộ lọc, chọn theo lưu lượng. Kiểm tra tốc độ qua lưới lọc <1.5 m/s. Tổn thất áp suất khi sạch <0.2-0.5 bar.
Chọn vật liệu
Lưới lọc: Thép không gỉ 304 (nước thường), 316 (nước biển, hóa chất). Thân lọc: Đúc gang (áp thấp, rẻ), thép carbon (áp trung bình), inox (ăn mòn cao). Gioăng: NBR (nước), EPDM (hơi nước), PTFE (hóa chất).
4. Vận hành và bảo trì
Giám sát chênh áp
Chênh áp ban đầu (sạch): 0.1-0.3 bar. Chênh áp tăng dần khi tắc. Giới hạn vệ sinh: 0.5-1.0 bar (tùy thiết kế). Vượt giới hạn: Hiệu quả lọc giảm, nguy cơ lưới rách.
Quy trình vệ sinh bộ lọc
Bước 1: Đóng van cách ly đầu vào và đầu ra.
Bước 2: Mở van xả áp, đợi áp suất về 0.
Bước 3: Tháo nắp bộ lọc (chú ý gioăng).
Bước 4: Lấy rổ/lưới lọc ra.
Bước 5: Rửa sạch bằng nước áp lực hoặc bàn chải.
Bước 6: Kiểm tra lưới có rách không.
Bước 7: Lắp lại, thay gioăng mới nếu cần.
Bước 8: Siết chặt nắp đều tay.
Bước 9: Đóng van xả áp.
Bước 10: Mở van cách ly từ từ, kiểm tra rò rỉ.
Tần suất vệ sinh
Theo chênh áp: Khi đạt giới hạn. Theo thời gian: 1-6 tháng tùy độ bẩn. Hệ thống tự động: Tự vệ sinh khi chênh áp cao. Ghi nhận lịch sử để dự đoán chu kỳ.
Thay thế lưới lọc
Lưới rách, thủng: Thay ngay. Biến dạng, không phục hồi: Thay. Ăn mòn nặng: Thay. Tuổi thọ trung bình: 2-5 năm.
5. Vấn đề thường gặp
Tắc lọc nhanh
Nguyên nhân: Nguồn nước quá bẩn, lưới lọc quá mịn, diện tích lọc nhỏ.
Giải pháp: Lọc thô trước, tăng kích thước bộ lọc, vệ sinh thường xuyên hơn.
Rò rỉ tại nắp
Nguyên nhân: Gioăng cũ, siết không đều, bề mặt xước.
Giải pháp: Thay gioăng mới, siết chéo đều lực, mài nhẵn bề mặt.
Lưới lọc rách
Nguyên nhân: Vệ sinh quá mạnh, bàn chải kim loại, chênh áp quá cao.
Giải pháp: Vệ sinh nhẹ nhàng, dùng bàn chải mềm, vệ sinh đúng lúc.
Bypass qua lưới
Nguyên nhân: Lưới lắp không chặt, khe hở.
Giải pháp: Kiểm tra lưới khớp chặt với thân, không có khe.
6. Tiêu chuẩn và lựa chọn
Tiêu chuẩn bộ lọc
ASME B16.34: Tiêu chuẩn van áp suất. DIN/EN: Tiêu chuẩn Châu Âu. JIS: Tiêu chuẩn Nhật Bản. ISO: Tiêu chuẩn quốc tế.
Thông số kỹ thuật cần biết
Áp suất định mức (PN, Class). Nhiệt độ làm việc. Kích thước đấu nối (DN, inch). Diện tích lọc (cm²). Độ mịn lưới (mesh, micron). Vật liệu thân và lưới.
Nhà cung cấp uy tín
Kiểm tra chứng chỉ chất lượng. Xem catalog kỹ thuật đầy đủ. Có dịch vụ hậu mãi. Phụ tùng dễ tìm. Giá hợp lý, không quá rẻ.
7. Xu hướng công nghệ mới
Lọc tự động thông minh
Cảm biến chênh áp tự động kích hoạt backwash. Điều khiển bằng PLC, SCADA. Báo cáo từ xa qua internet. Tối ưu chu kỳ rửa, tiết kiệm nước.
Vật liệu tiên tiến
Lưới lọc ceramic: Chịu nhiệt cao, bền. Lưới nano: Lọc vi khuẩn, virus. Màng lọc polymer: Diện tích lớn, nhẹ.
Thiết kế compact
Tích hợp nhiều chức năng. Kích thước nhỏ gọn. Dễ bảo trì, thay thế nhanh. Tiết kiệm không gian lắp đặt.
8. Chi phí và lợi ích
Chi phí đầu tư
Y-strainer DN50: 1-3 triệu VNĐ. Basket strainer DN50: 3-8 triệu VNĐ. Duplex strainer DN50: 15-30 triệu VNĐ. Automatic backwash DN50: 50-150 triệu VNĐ.
Chi phí vận hành
Vệ sinh thủ công: Nhân công 2-4 giờ/lần. Thay lưới: 500,000 – 2,000,000 VNĐ/lần. Tự động: Điện và nước rửa nhưng tiết kiệm nhân công.
Lợi ích
Bảo vệ van: Tuổi thọ tăng 2-3 lần. Bảo vệ thiết bị: Giảm hỏng hóc 70-80%. Chất lượng sản phẩm: Ổn định hơn. An toàn: Giảm rủi ro tắc nghẽn đột ngột.
Kết luận
Van và hệ thống lọc là cặp đôi không thể tách rời trong công nghiệp hiện đại. Đầu tư đúng vào bộ lọc chất lượng và van phù hợp sẽ bảo vệ toàn bộ hệ thống, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
