Một trong những lỗi lắp đặt phổ biến nhất khiến đồng hồ lưu lượng hoạt động sai, báo ảo hoặc tín hiệu không ổn định chính là tiếp địa (nối đất) không đúng kỹ thuật. Nhiều kỹ thuật viên bỏ qua bước này hoặc thực hiện qua loa, dẫn đến hàng loạt vấn đề khó chẩn đoán về sau. Bài viết này hướng dẫn chi tiết cách tiếp địa đồng hồ lưu lượng đúng chuẩn, đặc biệt với loại đồng hồ điện từ (electromagnetic flow meter) — loại phổ biến nhất trong công nghiệp.
Tại Sao Tiếp Địa Lại Quan Trọng?
Đồng hồ lưu lượng điện từ hoạt động dựa trên nguyên lý cảm ứng điện từ: cuộn dây tạo ra từ trường, chất lỏng dẫn điện chuyển động qua đó sinh ra điện áp cảm ứng, và cảm biến đo điện áp này để tính ra lưu lượng. Tín hiệu điện áp này rất nhỏ — chỉ vài milivolt — nên cực kỳ nhạy cảm với nhiễu điện từ từ môi trường xung quanh.
Nếu tiếp địa không tốt:
- Nhiễu điện từ xâm nhập vào mạch đo, tạo ra tín hiệu ảo
- Chỉ số lưu lượng dao động, nhảy số liên tục
- Sai số đo lường lớn, không ổn định
- Trong một số trường hợp, thiết bị bị hỏng hoàn toàn do dòng điện lạc chạy qua mạch điện tử
Tiếp địa đúng cách giúp triệt tiêu nhiễu, bảo vệ mạch đo và đảm bảo độ chính xác của thiết bị.
Các Phương Pháp Tiếp Địa Đồng Hồ Lưu Lượng
Tùy theo vật liệu đường ống và đặc tính hệ thống, có ba phương pháp tiếp địa phổ biến:

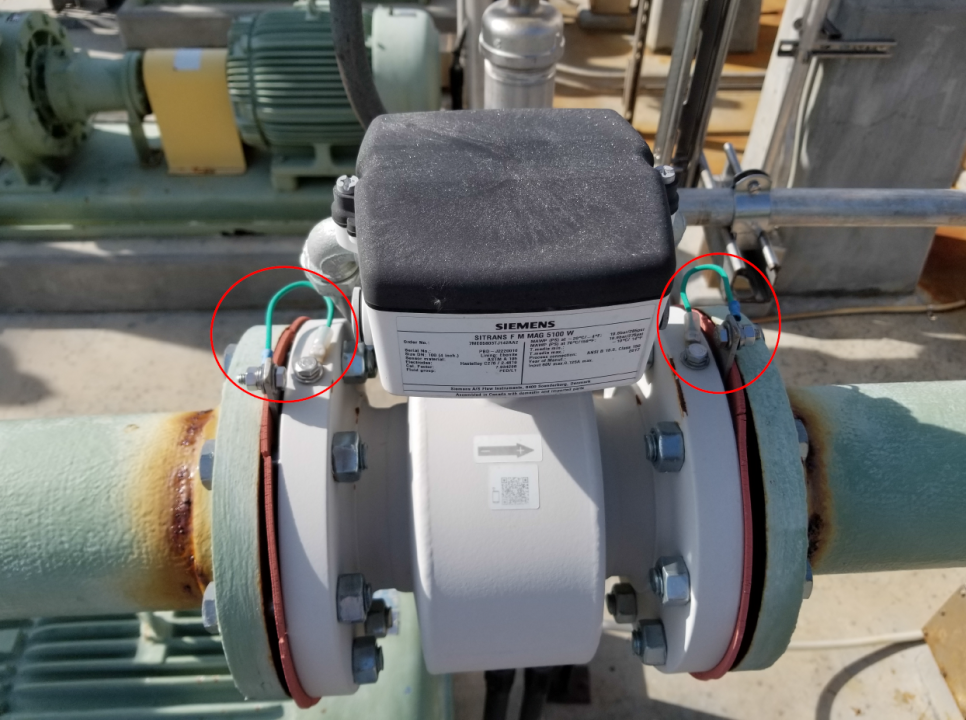

Phương Pháp 1: Tiếp Địa Qua Đường Ống Kim Loại
Đây là phương pháp đơn giản nhất khi hệ thống đường ống bằng thép hoặc kim loại dẫn điện và được nối đất tốt.
Cách thực hiện:
Kết nối dây tiếp địa từ terminal GND (đầu nối đất) trên thân đồng hồ đến đường ống kim loại
Điểm nối phải sạch, không sơn, không rỉ để đảm bảo tiếp xúc điện tốt
Dây tiếp địa nên dùng loại có tiết diện tối thiểu 4mm², càng ngắn càng tốt
Lưu ý: Phương pháp này chỉ hiệu quả khi toàn bộ đường ống kim loại đã được nối đất theo tiêu chuẩn. Nếu hệ thống ống không có nối đất hoặc nối đất kém, cần dùng phương pháp khác.

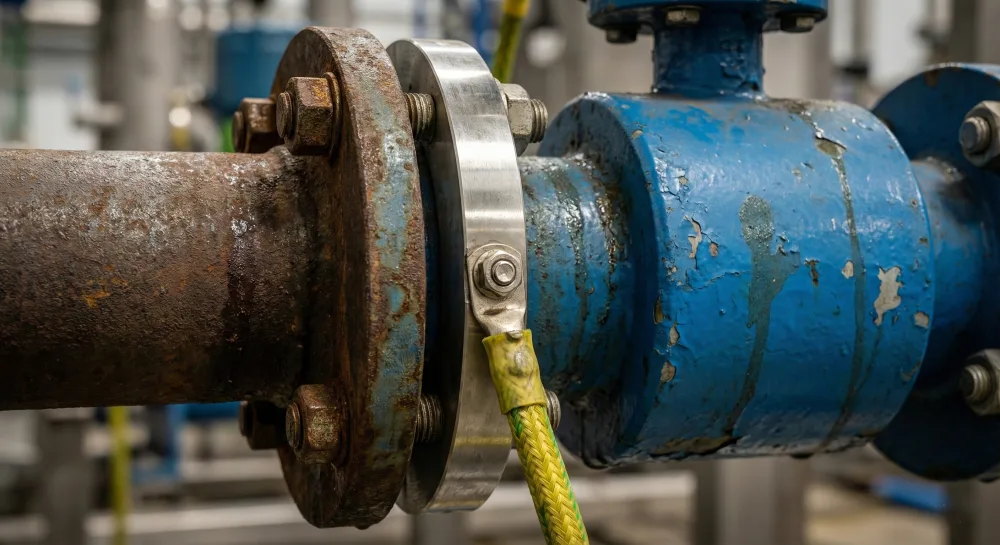

Phương Pháp 2: Tiếp Địa Qua Vòng Đệm Tiếp Địa (Grounding Ring)
Phương pháp này bắt buộc khi đường ống làm bằng vật liệu không dẫn điện như:
- Ống nhựa PVC, HDPE, PP
- Ống có lớp lót cách điện bên trong (cao su, PTFE, polyurethane)
- Ống composite hoặc ống thủy tinh
Cách thực hiện:
- Lắp vòng đệm tiếp địa (grounding ring) bằng thép không gỉ hoặc cùng vật liệu với lưu chất, ở hai đầu đồng hồ (thượng nguồn và hạ nguồn)
- Vòng đệm tiếp xúc trực tiếp với chất lỏng bên trong ống
- Kết nối dây từ vòng đệm đến terminal GND trên thân đồng hồ
- Từ terminal GND, kéo dây tiếp địa xuống hệ thống tiếp địa chung của nhà máy
Tại sao cần vòng đệm? Vì đường ống không dẫn điện, chất lỏng bên trong không có đường dẫn điện thoát ra ngoài. Vòng đệm tạo ra điểm tiếp xúc điện với lưu chất, thiết lập điện thế tham chiếu ổn định cho cảm biến.
Phương Pháp 3: Tiếp Địa Bảo Vệ Qua Điện Cực Tiếp Địa Riêng
Trong môi trường có mật độ nhiễu điện từ cao (gần máy biến áp lớn, thiết bị hàn, động cơ công suất cao), cần đóng cọc tiếp địa riêng biệt cho hệ thống đo lường.
Cách thực hiện:
- Đóng cọc tiếp địa đồng (copper ground rod) chuyên dụng, sâu tối thiểu 1,5–2m xuống đất
- Điện trở tiếp địa phải đạt ≤ 4 Ohm (đo bằng thiết bị chuyên dụng)
- Kết nối cọc tiếp địa đến terminal GND của đồng hồ bằng dây đồng có vỏ bọc cách điện
- Không dùng chung cọc tiếp địa này với hệ thống tiếp địa của thiết bị điện công suất lớn
Tiếp Địa Cáp Tín Hiệu — Bước Hay Bị Bỏ Qua
Ngoài tiếp địa cho thân đồng hồ, cáp tín hiệu nối từ đồng hồ đến bộ chuyển đổi (transmitter) cũng cần được xử lý đúng:
- Luôn dùng cáp có lớp chắn điện từ (shielded cable) cho kết nối tín hiệu
- Lớp chắn (shield) chỉ được nối đất tại MỘT đầu — thường là đầu bộ chuyển đổi. Nối đất cả hai đầu tạo ra vòng lặp dòng điện, phản tác dụng
- Giữ cáp tín hiệu tách biệt hoàn toàn khỏi cáp điện lực, tối thiểu cách nhau 30cm
- Không uốn cong cáp quá mức, tránh làm hỏng lớp chắn bên trong
Kiểm Tra Tiếp Địa Sau Khi Lắp Đặt
Sau khi hoàn tất lắp đặt, cần thực hiện kiểm tra tiếp địa trước khi đưa vào vận hành:
| Hạng mục kiểm tra | Tiêu chuẩn đạt yêu cầu |
|---|---|
| Điện trở tiếp địa thân đồng hồ | ≤ 4 Ohm |
| Điện trở cách điện lớp chắn cáp | > 1 MΩ so với vỏ cáp |
| Tiếp xúc cơ học tại điểm nối | Chắc chắn, không lỏng lẻo, không oxy hóa |
| Tiếp địa vòng đệm (nếu có) | Liên tục, thông mạch với terminal GND |
Dùng đồng hồ đo điện trở tiếp địa (earth tester) để đo giá trị thực tế, không ước lượng bằng mắt.
Những Lỗi Tiếp Địa Thường Gặp Cần Tránh
- Dùng dây tiếp địa quá nhỏ hoặc quá dài: Làm tăng điện trở, giảm hiệu quả tiếp địa
- Nối đất vào ống có sơn hoặc rỉ: Tiếp xúc kém, điện trở cao
- Bỏ qua vòng đệm tiếp địa khi dùng ống nhựa: Cảm biến không có điện thế tham chiếu, báo ảo liên tục
- Nối đất cả hai đầu lớp chắn cáp: Tạo vòng lặp dòng điện, làm tăng nhiễu thay vì giảm
- Dùng chung điểm tiếp địa với thiết bị điện lực: Nhiễu từ thiết bị công suất lớn truyền ngược vào mạch đo
Kết Luận
Tiếp địa đúng kỹ thuật là bước không thể bỏ qua trong quá trình lắp đặt đồng hồ lưu lượng. Dù chỉ mất thêm vài giờ thực hiện, tiếp địa đúng cách giúp thiết bị hoạt động chính xác, ổn định và bền lâu trong suốt vòng đời sử dụng.
