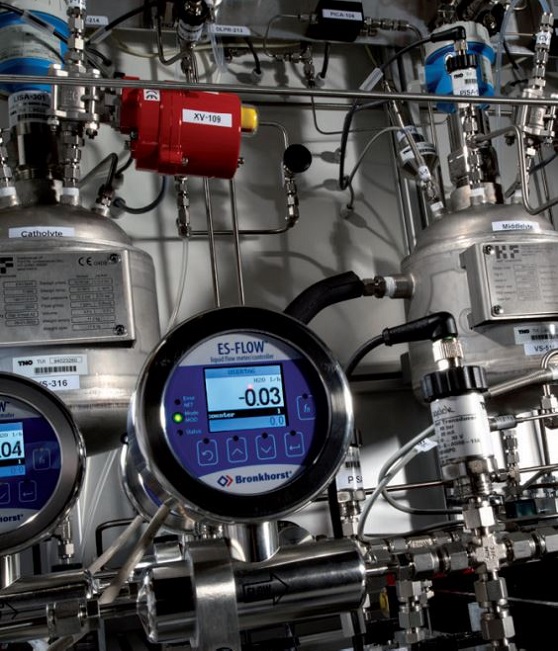

Đồng hồ lưu lượng siêu âm ngày càng phổ biến trong công nghiệp. Không tiếp xúc với lưu chất. Không cản trở dòng chảy. Lắp đặt dễ dàng. Bảo trì ít. Đây là những ưu điểm khiến nhiều kỹ sư ưa chuộng công nghệ này. Nhưng ít ai để ý đến một giới hạn quan trọng. Đó là khả năng đo lưu lượng thấp của đồng hồ siêu âm không phải lúc nào cũng đáng tin cậy. Hiểu rõ giới hạn này giúp chọn đúng thiết bị và tránh sai số đo lường nghiêm trọng.
Nguyên Lý Hoạt Động Của Đồng Hồ Siêu Âm
Trước khi nói đến giới hạn, cần hiểu cách đồng hồ siêu âm hoạt động.
Đồng hồ siêu âm dùng hai đầu phát sóng âm thanh tần số cao, gọi là transducer, đặt hai phía của ống. Một transducer phát sóng siêu âm xuôi chiều dòng chảy. Transducer kia phát sóng ngược chiều dòng chảy. Thời gian sóng đi xuôi chiều ngắn hơn thời gian đi ngược chiều do dòng chảy mang sóng theo.
Bộ xử lý tính toán chênh lệch thời gian này và chuyển đổi thành vận tốc dòng chảy. Từ vận tốc và tiết diện ống, tính ra lưu lượng.
Đây là điểm mấu chốt. Toàn bộ phép đo dựa vào chênh lệch thời gian giữa hai chiều. Khi lưu lượng thấp, vận tốc dòng chảy nhỏ. Chênh lệch thời gian trở nên rất nhỏ. Và đây là lúc vấn đề xuất hiện.
Tại Sao Lưu Lượng Thấp Gây Khó Khăn Cho Siêu Âm?
Chênh Lệch Thời Gian Quá Nhỏ
Ở lưu lượng cao, vận tốc dòng chảy lớn. Chênh lệch thời gian giữa hai chiều đo rõ ràng. Bộ xử lý tính toán chính xác.
Ở lưu lượng thấp, vận tốc có thể chỉ vài cm mỗi giây. Chênh lệch thời gian giữa hai chiều rất nhỏ. Thường chỉ vài nanosecond. Ngưỡng này nằm trong vùng nhiễu điện tử của bộ xử lý. Tín hiệu thực và nhiễu nền khó phân biệt. Sai số đo tăng vọt.
Ví dụ đơn giản để hiểu rõ hơn. Vận tốc dòng chảy 3 mét mỗi giây tạo ra chênh lệch thời gian khoảng 2 microsecond. Dễ đo. Vận tốc 0,03 mét mỗi giây tạo ra chênh lệch chỉ 0,02 microsecond. Gần bằng mức nhiễu nền. Kết quả đo không còn đáng tin.
Dòng Chảy Không Phát Triển Đầy Đủ
Ở lưu lượng cao, dòng chảy phát triển thành biên dạng ổn định và đều. Đồng hồ siêu âm đọc biên dạng này chính xác và nhân với hệ số đã hiệu chuẩn.
Ở lưu lượng thấp, biên dạng dòng chảy kém ổn định hơn. Dòng chảy chuyển sang chế độ laminar, tức là dạng tầng. Biên dạng vận tốc thay đổi hoàn toàn so với chế độ turbulent. Hệ số hiệu chuẩn không còn phù hợp. Sai số đo tăng lên đáng kể.
Nhiễu Từ Môi Trường Xung Quanh
Ở lưu lượng cao, tín hiệu siêu âm mạnh và rõ. Nhiễu bên ngoài không đủ sức ảnh hưởng.
Ở lưu lượng thấp, tín hiệu yếu hơn. Rung động từ máy móc xung quanh, nhiễu điện từ và thậm chí tiếng ồn cơ học có thể làm sai lệch phép đo. Đồng hồ có thể báo lưu lượng ảo dù thực tế gần như không có dòng chảy.
Giới Hạn Lưu Lượng Thấp Của Đồng Hồ Siêu Âm
Mỗi đồng hồ siêu âm có thông số gọi là lưu lượng tối thiểu có thể đo được, hay còn gọi là Qmin. Dưới giá trị này, đồng hồ hoặc báo về không hoặc báo sai số lớn.
Thông thường, đồng hồ siêu âm clamp-on loại kẹp ngoài ống có Qmin khá cao. Thường từ 0,3 đến 0,5 mét mỗi giây vận tốc dòng chảy. Dưới ngưỡng này, kết quả đo không đáng tin cậy.
Đồng hồ siêu âm inline lắp trực tiếp trong ống có Qmin thấp hơn do transducer gần dòng chảy hơn. Nhưng vẫn có giới hạn và không thể đo vận tốc quá thấp một cách chính xác.
Đồng hồ siêu âm đa đường, dùng nhiều cặp transducer, có khả năng đo lưu lượng thấp tốt hơn. Chi phí cao hơn đáng kể nhưng phù hợp cho ứng dụng cần đo chính xác ở dải lưu lượng rộng.
Ứng Dụng Dễ Gặp Vấn Đề Khi Dùng Siêu Âm
Hệ thống có lưu lượng dao động lớn từ rất thấp đến rất cao. Đồng hồ siêu âm đo tốt ở vùng lưu lượng cao nhưng mất chính xác khi lưu lượng giảm xuống thấp.
Hệ thống nước lạnh tòa nhà về đêm khi nhu cầu giảm gần về không. Đồng hồ có thể báo lưu lượng ảo hoặc không về zero khi thực tế không có dòng chảy.
Hệ thống đo đếm thương mại yêu cầu chính xác cao ở mọi mức lưu lượng. Sai số ở lưu lượng thấp dẫn đến sai lệch trong thanh toán hoặc kiểm kê.
Hệ thống rò rỉ nhỏ cần phát hiện. Lưu lượng rò rỉ thường rất nhỏ, nằm dưới ngưỡng phát hiện của đồng hồ siêu âm thông thường.
So Sánh Với Công Nghệ Đo Khác Ở Lưu Lượng Thấp
| Công nghệ | Khả năng đo lưu lượng thấp | Ghi chú |
|---|---|---|
| Siêu âm clamp-on | Trung bình đến kém | Hạn chế rõ ở vận tốc dưới 0,3 m/s |
| Siêu âm inline | Trung bình | Tốt hơn clamp-on nhưng vẫn có giới hạn |
| Siêu âm đa đường | Tốt | Chi phí cao, phù hợp ứng dụng quan trọng |
| Điện từ | Tốt | Đo được vận tốc từ 0,1 m/s, cần lưu chất dẫn điện |
| Coriolis | Rất tốt | Đo chính xác lưu lượng rất thấp, chi phí cao |
| Turbine | Trung bình | Cơ học dễ mòn, không phù hợp lưu lượng cực thấp |
| Oval gear | Tốt | Đo thể tích chính xác ngay cả lưu lượng rất thấp |
Với ứng dụng cần đo lưu lượng thấp chính xác, đồng hồ Coriolis hoặc oval gear thường là lựa chọn phù hợp hơn siêu âm.
Các Yếu Tố Ảnh Hưởng Thêm Đến Giới Hạn Đo Thấp
Đường kính ống lớn làm giới hạn đo thấp trở nên nghiêm trọng hơn. Cùng lưu lượng thể tích nhưng trong ống lớn, vận tốc thấp hơn. Dễ rơi xuống dưới ngưỡng đo tin cậy của siêu âm.
Nhiệt độ lưu chất ảnh hưởng đến tốc độ âm thanh trong lưu chất. Thay đổi nhiệt độ làm thay đổi tốc độ âm thanh. Bộ xử lý cần được bù trừ nhiệt độ chính xác. Nếu không, sai số tăng lên đặc biệt ở lưu lượng thấp.
Lưu chất chứa bọt khí hoặc hạt rắn làm suy giảm tín hiệu siêu âm. Tín hiệu yếu hơn làm giới hạn đo thấp tăng lên. Vùng lưu lượng tin cậy thu hẹp lại.
Chất lượng lắp đặt ảnh hưởng lớn đến khả năng đo lưu lượng thấp. Transducer lắp không đúng góc độ hoặc không đủ tiếp xúc với ống làm tín hiệu yếu. Giới hạn đo thấp tăng lên so với thông số nhà sản xuất.
Cách Cải Thiện Khả Năng Đo Lưu Lượng Thấp Với Siêu Âm
Chọn đồng hồ siêu âm đa đường thay vì một cặp transducer duy nhất. Nhiều đường đo tăng độ chính xác ở mọi mức lưu lượng.
Chọn ống đo có đường kính nhỏ hơn đường kính ống chính tại điểm đo. Vận tốc trong ống đo tăng lên, đẩy lưu lượng thấp lên cao hơn ngưỡng đo tin cậy.
Đảm bảo chiều thẳng đủ dài phía thượng nguồn và hạ nguồn điểm đo. Dòng chảy phát triển đầy đủ giúp đồng hồ đo chính xác hơn ở lưu lượng thấp.
Hiệu chuẩn đồng hồ ở lưu lượng thấp thực tế. Nhiều đồng hồ được hiệu chuẩn ở lưu lượng trung bình và cao. Hiệu chuẩn thêm ở vùng lưu lượng thấp cải thiện đáng kể độ chính xác.
Xem xét dùng công nghệ khác nếu ứng dụng chủ yếu ở lưu lượng thấp. Đừng cố ép đồng hồ siêu âm vào ứng dụng vượt quá giới hạn thiết kế của nó.
Kết Luận
Đồng hồ lưu lượng siêu âm là công nghệ tốt cho nhiều ứng dụng. Nhưng giới hạn đo ở lưu lượng thấp là điểm yếu cần nhìn nhận thẳng thắn. Dưới ngưỡng vận tốc tối thiểu, chênh lệch thời gian quá nhỏ, dòng chảy không ổn định và nhiễu môi trường cộng lại làm sai số đo tăng vọt.
