Đo lưu lượng hệ đa pha khó hơn rất nhiều so với dòng đơn pha (chỉ lỏng hoặc chỉ khí). Nếu không có giải pháp đúng, kết quả đo sẽ sai lệch hoàn toàn. Điều này dẫn đến thất thoát nguyên liệu và hỏng hóc máy móc nghiêm trọng.
Vậy hệ đa pha là gì và tại sao nó lại khó đo đến thế?

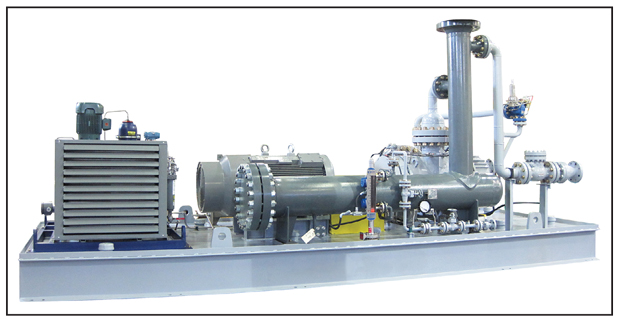

1. Hệ đa pha là gì?
Hệ đa pha là dòng chảy có ít nhất hai trạng thái vật chất trở lên trộn lẫn với nhau.
- Lỏng – Khí: Các bong bóng khí lẫn trong dòng nước hoặc dầu.
- Lỏng – Rắn: Bùn thải, cát lẫn trong chất lỏng.
- Khí – Rắn: Bụi bẩn, hạt nhựa di chuyển trong đường ống khí nén.
- Lỏng – Lỏng: Hỗn hợp dầu và nước chưa được tách.
Trong môi trường công nghiệp, các pha này không trộn đều. Chúng có thể chảy thành từng lớp, chảy theo kiểu nút (slug) hoặc bắn tia. Điều này làm rối loạn mọi thiết bị đo thông thường.
2. Tại sao đo hệ đa pha lại cực kỳ khó?
Hầu hết các thiết bị đo lưu lượng truyền thống được thiết kế cho “dòng chảy lý tưởng”. Khi gặp hệ đa pha, chúng gặp các vấn đề sau:
- Sự thay đổi tỷ trọng: Máy đo không biết được tỷ lệ giữa khí và lỏng là bao nhiêu. Kết quả đo thường bị phóng đại hoặc sụt giảm bất thường.
- Hiện tượng trượt (Slip): Trong ống dẫn, khí thường chạy nhanh hơn chất lỏng. Sự chênh lệch tốc độ này khiến các cảm biến vận tốc bị đánh lừa.
- Mài mòn và tắc nghẽn: Các hạt rắn trong hệ đa pha sẽ mài mòn cánh quạt hoặc làm tắc nghẽn các lỗ cảm biến áp suất.
- Tín hiệu không ổn định: Dòng chảy đa pha thường rất hỗn loạn. Các cảm biến siêu âm hoặc điện từ thường xuyên bị nhiễu tín hiệu.
3. Các công nghệ đo lưu lượng đa pha phổ biến
Để giải quyết bài toán này, các nhà máy công nghiệp thường sử dụng các công nghệ đặc thù:
- Máy đo lưu lượng khối lượng Coriolis: Đây là “tiêu chuẩn vàng”. Nó đo trực tiếp khối lượng của dòng chảy. Dù dòng có lẫn khí hay rắn, cảm biến vẫn hoạt động khá chính xác. Tuy nhiên, nếu lượng khí quá lớn (trên 15%), máy có thể bị lỗi.
- Máy đo siêu âm (External): Sử dụng cảm biến kẹp ngoài ống. Công nghệ này phân tích sự thay đổi tần số khi gặp các hạt hoặc bong bóng. Ưu điểm là không cần cắt ống và không bị mài mòn.
- Máy đo đa pha MPFM (Multiphase Flow Meter): Đây là thiết bị phức tạp nhất. Nó kết hợp nhiều cảm biến như tia Gamma, điện trở và áp suất. Nó có thể bóc tách chính xác lưu lượng từng pha lỏng, khí, dầu riêng biệt.
- Thiết bị đo chênh áp (V-Cone hoặc Venturi): Được thiết kế đặc biệt để giảm thiểu sự lắng đọng cặn và chịu được dòng chảy hỗn hợp tốt hơn các loại đĩa vách ngăn thông thường.
4. Những lưu ý khi lắp đặt thiết bị đo đa pha
Trong nhà máy, vị trí lắp đặt quyết định 50% độ chính xác của kết quả đo.
- Tránh các góc cua: Không bao giờ lắp máy đo ngay sau các co, tê. Dòng chảy tại đây cực kỳ hỗn loạn, khiến các pha bị phân lớp mạnh hơn.
- Lắp trên đoạn ống thẳng: Cần đảm bảo đoạn ống thẳng trước và sau máy đo đủ dài (thường là 10-20 lần đường kính ống).
- Hướng lắp đặt: Với hệ lỏng – rắn, nên lắp ống theo chiều thẳng đứng từ dưới lên. Điều này giúp các hạt rắn không bị lắng đọng dưới đáy ống và gây sai số.
- Bảo vệ cảm biến: Luôn có các thiết bị bảo vệ hoặc bộ tách pha sơ bộ nếu lượng tạp chất hoặc khí quá lớn.
Bí quyết tối ưu đo lường cho nhà máy
Để quản lý tốt lưu lượng hệ đa pha, các kỹ sư cần thực hiện:
- Xác định rõ thành phần pha: Bạn cần biết dòng chảy của mình chủ yếu là gì và tỷ lệ pha phụ chiếm bao nhiêu phần trăm.
- Chọn thiết bị phù hợp: Không có máy đo nào vạn năng. Chọn đúng công nghệ cho đúng loại hỗn hợp là quan trọng nhất.
- Hiệu chuẩn định kỳ: Dòng đa pha gây mài mòn rất nhanh. Cần kiểm tra và hiệu chuẩn thiết bị thường xuyên hơn so với dòng đơn pha.
- Sử dụng phần mềm bù trừ: Nhiều bộ hiển thị hiện đại có chức năng tính toán bù trừ sai số khi có bọt khí hoặc tạp chất.
Kết luận Đo lưu lượng hệ đa pha là một bài toán khó nhưng hoàn toàn có thể giải quyết được. Bằng cách hiểu rõ bản chất dòng chảy và chọn đúng công nghệ cảm biến, nhà máy có thể kiểm soát chính xác nguồn nguyên liệu, tối ưu hóa sản xuất và tránh những hỏng hóc không đáng có
