Trong bất kỳ hệ thống đường ống nào, van không chỉ đóng mở dòng chảy. Van còn tác động trực tiếp đến áp suất toàn hệ thống. Mỗi chiếc van đều gây ra tổn thất áp suất nhất định. Một số van được thiết kế để chủ động kiểm soát áp suất. Hiểu rõ cơ chế này giúp thiết kế và vận hành hệ thống hiệu quả hơn.
Van Tác Động Đến Áp Suất Theo Hai Hướng
Van ảnh hưởng đến áp suất theo hai cách chính.
Hướng thứ nhất là gây tổn thất áp suất bị động. Mọi van lắp trên đường ống đều cản trở dòng chảy ở mức độ khác nhau. Áp suất phía sau van luôn thấp hơn phía trước. Đây là tổn thất không mong muốn nhưng không thể tránh khỏi.
Hướng thứ hai là kiểm soát áp suất chủ động. Một số loại van được thiết kế đặc biệt để duy trì hoặc điều chỉnh áp suất theo giá trị mong muốn. Đây là chức năng cố ý trong thiết kế hệ thống.
Tổn Thất Áp Suất Qua Van
Khi lưu chất chảy qua van, nó phải vượt qua cản trở bên trong. Năng lượng tiêu hao cho việc này thể hiện dưới dạng tổn thất áp suất. Tổn thất lớn hay nhỏ phụ thuộc vào ba yếu tố chính.
Yếu tố thứ nhất là loại van. Mỗi loại van có cấu trúc bên trong khác nhau. Dòng chảy bị thay đổi hướng và tiết diện khác nhau. Tổn thất áp suất vì vậy cũng khác nhau rõ rệt.
Yếu tố thứ hai là độ mở van. Van mở hoàn toàn có tổn thất nhỏ nhất. Van mở một phần tạo ra khe hẹp. Lưu chất tăng tốc qua khe hẹp rồi giảm tốc đột ngột. Tổn thất tăng vọt. Van mở 50 phần trăm có thể gây tổn thất gấp nhiều lần so với mở hoàn toàn.
Yếu tố thứ ba là vận tốc dòng chảy. Tổn thất áp suất tăng theo bình phương vận tốc. Vận tốc tăng gấp đôi thì tổn thất tăng gấp bốn lần. Hệ thống lưu lượng lớn cần tính toán kỹ tổn thất qua từng van.
So Sánh Tổn Thất Giữa Các Loại Van
Van bi mở hoàn toàn có tổn thất rất thấp. Lỗ thông trong bi gần bằng đường kính ống. Dòng chảy đi gần như thẳng. Đây là lựa chọn tốt cho đường ống chính cần giảm thiểu tổn thất.
Van cổng mở hoàn toàn cũng có tổn thất thấp. Cửa van mở hoàn toàn tạo tiết diện thông thoáng. Nhưng van cổng không dùng để điều tiết lưu lượng vì dễ bị xói mòn.
Van cầu có tổn thất cao nhất trong các van thông dụng. Dòng chảy phải đổi hướng hai lần bên trong van. Tổn thất có thể tương đương hàng trăm mét ống thẳng. Chỉ nên dùng van cầu ở những nơi cần điều tiết chính xác và chấp nhận tổn thất lớn.
Van butterfly mở hoàn toàn có tổn thất trung bình. Đĩa van dù mở hoàn toàn vẫn nằm giữa dòng chảy. Gây cản trở nhất định. Nhưng vẫn thấp hơn nhiều so với van cầu.
Van màng có tổn thất tùy thuộc thiết kế. Thường cao hơn van bi nhưng thấp hơn van cầu. Ưu điểm là không có vùng chết và phù hợp hóa chất ăn mòn.
Các Loại Van Kiểm Soát Áp Suất Chủ Động
Van Giảm Áp (Pressure Reducing Valve)
Van giảm áp duy trì áp suất đầu ra ở mức cài đặt cố định. Dù áp suất đầu vào thay đổi, áp suất sau van vẫn ổn định. Nguyên lý hoạt động dựa trên lò xo và màng nhạy áp bên trong van.
Ứng dụng phổ biến trong hệ thống cấp nước tòa nhà. Áp suất mạng lưới đô thị thường cao hơn áp suất cho phép trong tòa nhà. Van giảm áp bảo vệ hệ thống nội bộ khỏi áp suất quá cao.

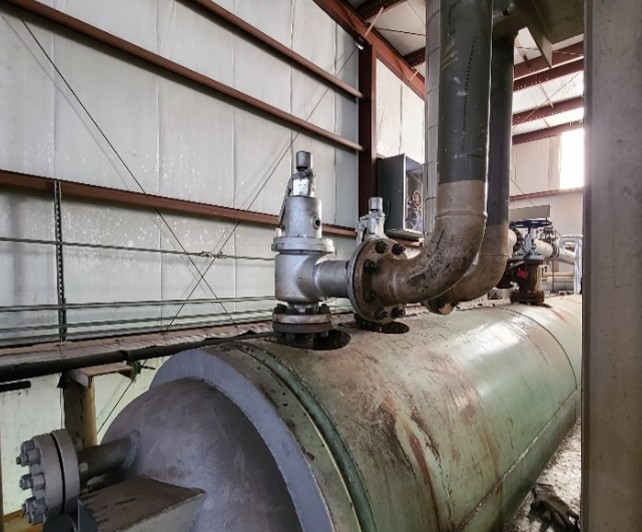

Van An Toàn (Safety Relief Valve)
Van an toàn không điều chỉnh áp suất trong vận hành bình thường. Nó chỉ mở khi áp suất vượt ngưỡng cài đặt. Xả bớt lưu chất để hạ áp suất xuống mức an toàn. Sau đó đóng lại tự động.
Đây là van bảo vệ quan trọng nhất trong hệ thống áp suất. Bắt buộc phải có trong nồi hơi, bình chứa khí nén và thiết bị áp lực.
Van Duy Trì Áp Suất (Back Pressure Valve)
Van duy trì áp suất hoạt động ngược với van giảm áp. Nó giữ cho áp suất phía thượng nguồn không giảm xuống dưới mức cài đặt. Chỉ cho lưu chất chảy qua khi áp suất đầu vào đủ cao.
Ứng dụng trong hệ thống bơm định lượng. Ngăn bơm chạy không tải hoặc hút ngược khi áp suất đường ống thay đổi.
Van Điều Khiển Áp Suất (Pressure Control Valve)
Van điều khiển áp suất kết hợp với cảm biến áp suất và bộ điều khiển PID. Tự động điều chỉnh độ mở van để duy trì áp suất tại điểm đo theo giá trị đặt trước.
Thường dùng trong các quy trình công nghiệp cần kiểm soát áp suất chính xác. Như lò phản ứng hóa học, hệ thống hơi nước và đường ống dẫn khí.
Ảnh Hưởng Khi Van Hoạt Động Sai
Van Mở Không Hoàn Toàn
Van mở một phần trên đường ống chính gây tổn thất áp suất lớn không cần thiết. Bơm phải làm việc nặng hơn để bù đắp tổn thất. Tiêu thụ điện tăng. Lưu lượng thực tế thấp hơn thiết kế.
Nguyên nhân thường gặp là van bị kẹt do cặn bẩn. Van tay vặn chưa hết hành trình. Actuator van tự động bị lỗi không mở hoàn toàn.
Van Giảm Áp Cài Đặt Sai
Van giảm áp cài đặt quá thấp làm áp suất sau van không đủ. Thiết bị cuối nguồn không nhận đủ áp lực để hoạt động. Lưu lượng giảm sút.
Cài đặt quá cao làm áp suất sau van vượt mức cho phép. Gây rò rỉ hoặc hỏng thiết bị cuối nguồn.
Van An Toàn Không Hoạt Động Đúng
Van an toàn mở sớm hơn áp suất cài đặt gây thất thoát lưu chất không cần thiết. Hệ thống không đạt áp suất vận hành.
Van an toàn không mở khi áp suất vượt ngưỡng là nguy hiểm nhất. Áp suất tiếp tục tăng. Nguy cơ nổ vỡ thiết bị rất cao.
Bảng Tổng Hợp Ảnh Hưởng Của Van Đến Áp Suất
| Loại van | Tổn thất áp suất | Chức năng kiểm soát áp suất |
|---|---|---|
| Van bi mở hoàn toàn | Rất thấp | Không |
| Van cổng mở hoàn toàn | Thấp | Không |
| Van butterfly mở hoàn toàn | Trung bình | Không |
| Van cầu mở hoàn toàn | Cao | Điều tiết lưu lượng |
| Van giảm áp | Có chủ ý | Duy trì áp suất đầu ra |
| Van an toàn | Chỉ khi xả | Bảo vệ quá áp |
| Van điều khiển áp suất | Thay đổi theo điều kiện | Kiểm soát chính xác |
Nguyên Tắc Thiết Kế Để Tối Ưu Áp Suất
Chọn loại van có tổn thất thấp cho đường ống chính. Ưu tiên van bi hoặc van cổng thay van cầu.
Tính tổng tổn thất áp suất qua tất cả van khi chọn bơm. Không bỏ qua bước này dù hệ thống nhỏ.
Lắp van giảm áp đúng vị trí khi áp suất nguồn cao hơn áp suất cho phép của hệ thống.
Kiểm định van an toàn định kỳ theo quy định. Không để van an toàn quá hạn kiểm định.
Theo dõi áp suất trước và sau các van quan trọng. Chênh áp tăng bất thường là dấu hiệu van đang có vấn đề.
Kết Luận
Van ảnh hưởng đến áp suất hệ thống theo cả hai hướng. Gây tổn thất không mong muốn và kiểm soát áp suất có chủ đích. Lựa chọn đúng loại van. Cài đặt đúng thông số. Bảo trì định kỳ. Ba yếu tố này đảm bảo hệ thống luôn vận hành ở áp suất đúng thiết kế. Tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
