Quá áp xảy ra khi áp suất trong hệ thống vượt quá giới hạn thiết kế. Hậu quả có thể là vỡ ống, nổ bình chứa, hỏng thiết bị hoặc thậm chí tai nạn nghiêm trọng gây thương vong. Nguyên nhân đa dạng: Van đóng đột ngột (thủy kích), bơm quá công suất, nhiệt độ tăng trong bình kín, hoặc sai sót vận hành. Van bảo vệ quá áp là tuyến phòng thủ cuối cùng, tự động xả áp khi vượt ngưỡng an toàn. Hiểu rõ các loại van và cách lựa chọn, lắp đặt đúng cách là trách nhiệm bắt buộc của mọi kỹ sư và quản lý hệ thống.
1. Các nguyên nhân gây quá áp
Thủy kích (Water hammer)
Đóng van đột ngột trong dòng chảy tốc độ cao. Sóng áp lực lan truyền với tốc độ âm thanh. Áp suất đột biến có thể gấp 5-10 lần áp bình thường. Phá hủy ống, van, mặt bích trong tích tắc.
Bơm quá công suất
Bơm chạy khi van đầu ra đóng (deadhead). Áp suất tăng đến giới hạn bơm. Bơm dung tích (piston, bánh răng) tăng áp vô hạn. Có thể vỡ bơm hoặc đường ống.
Giãn nở nhiệt
Chất lỏng trong đoạn ống kín hai đầu. Nhiệt độ tăng, thể tích giãn nở. Không có chỗ để giãn, áp suất tăng mạnh. Ví dụ: Nước trong ống giữa hai van, nắng nóng, áp tăng từ 5 bar lên 30 bar.
Phản ứng hóa học
Phản ứng tỏa nhiệt, khí trong bình kín. Áp suất tăng nhanh không kiểm soát. Nguy hiểm nổ rất cao.
Sai sót vận hành
Mở nhầm van khi hệ thống có chênh lệch áp lớn. Cài đặt sai bơm, van điều khiển. Không xả áp trước khi bảo trì.
2. Các loại van bảo vệ quá áp

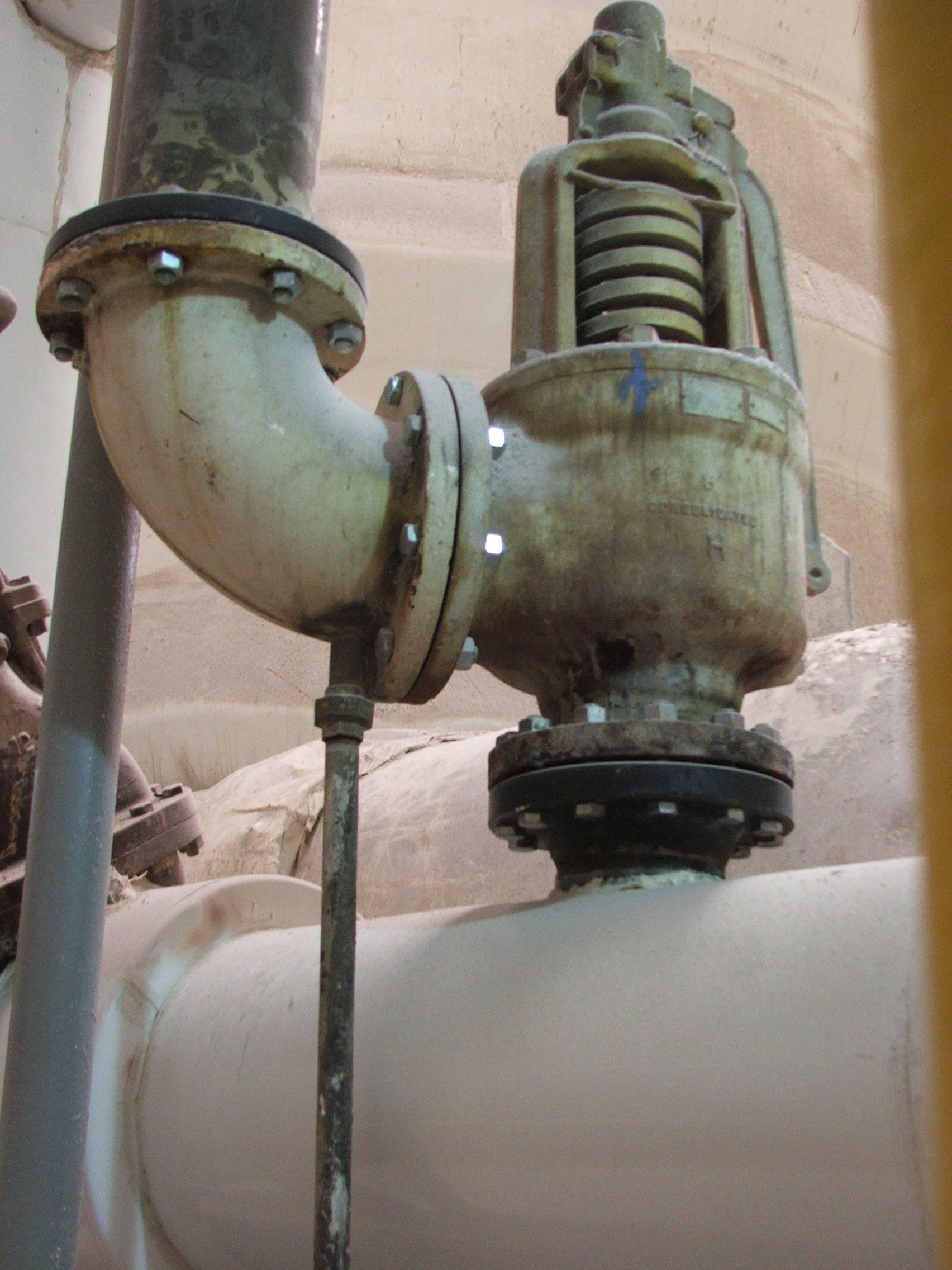

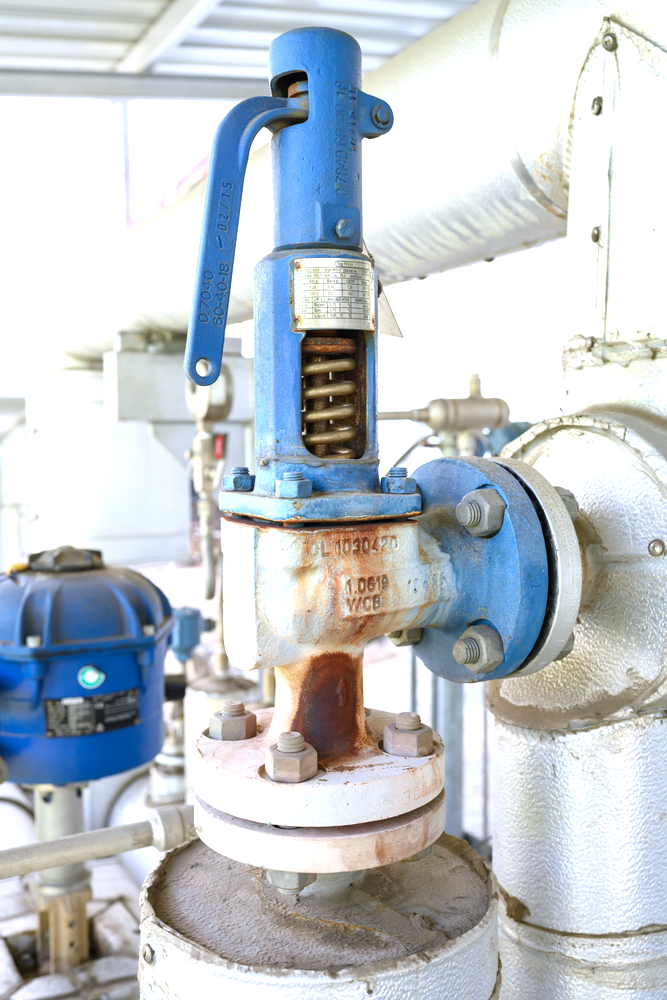

Van an toàn lò xo (Spring-loaded safety valve)
Cấu tạo: Lò xo giữ đĩa van đóng. Khi áp suất đạt ngưỡng, đẩy đĩa mở. Xả chất lỏng/khí ra ngoài. Áp giảm, lò xo đóng van lại.
Ưu điểm: Đơn giản, tin cậy. Tự động, không cần nguồn điện. Giá hợp lý.
Nhược điểm: Có thể rò rỉ nhỏ khi gần áp kích hoạt. Cần bảo trì định kỳ.
Ứng dụng: Bình chứa, nồi hơi, đường ống khí, dầu.
Van xả áp tỷ lệ (Proportional relief valve)
Mở dần theo áp suất, không đóng mở đột ngột. Xả lưu lượng tỷ lệ với áp vượt ngưỡng. Ổn định hơn, ít shock.
Ứng dụng: Hệ thống thủy lực, yêu cầu điều chỉnh mềm.
Van vỡ (Rupture disc)
Màng kim loại mỏng, vỡ khi đạt áp suất. Xả toàn bộ ngay lập tức. Không tái sử dụng, phải thay sau mỗi lần vỡ.
Ưu điểm: Không rò rỉ trước khi vỡ. Phản ứng cực nhanh. Chống ăn mòn tốt.
Nhược điểm: Phải thay sau khi kích hoạt. Không điều chỉnh được.
Ứng dụng: Hóa chất ăn mòng, áp suất cực cao, backup cho van lò xo.
Van điều khiển điện tử
Cảm biến áp suất + van điện từ. Tự động xả khi áp vượt ngưỡng. Có thể lập trình phức tạp.
Ưu điểm: Chính xác, linh hoạt. Ghi log, cảnh báo từ xa.
Nhược điểm: Cần nguồn điện, phức tạp. Giá cao.
Ứng dụng: Hệ thống tự động hóa cao, yêu cầu giám sát.
3. Lựa chọn van bảo vệ phù hợp
Xác định áp suất kích hoạt (Set pressure)
Bằng hoặc thấp hơn áp suất thiết kế hệ thống 5-10%. Ví dụ: Ống thiết kế 10 bar, van kích hoạt 9 bar. Tuân thủ tiêu chuẩn ASME, EN, TCVN.
Tính lưu lượng xả cần thiết
Lưu lượng xả ≥ Lưu lượng nguồn gây quá áp. Ví dụ: Bơm 20 m³/h, van phải xả ≥20 m³/h. Công thức phức tạp, tra catalog van hoặc tính theo tiêu chuẩn API 520.
Chọn kích thước van
Dựa vào lưu lượng xả và áp suất. Không chọn quá lớn: Rung động, kém ổn định. Không chọn quá nhỏ: Không xả kịp. Tham khảo bảng chọn của nhà sản xuất.
Chọn vật liệu
Thân van: Gang (rẻ, áp thấp), Thép carbon (thường dùng), Inox 316 (ăn mòn). Đĩa van, lò xo: Inox, Hastelloy tùy môi trường. Gioăng: NBR (nước), Viton (dầu nóng), PTFE (hóa chất).
4. Lắp đặt đúng cách
Vị trí lắp đặt
Gần nguồn gây quá áp: Đầu đẩy bơm, bình chứa. Điểm cao nhất nếu xả khí. Dễ tiếp cận để bảo trì. Không lắp sau van cách ly (van cách ly phải luôn mở).
Hướng xả
Khí: Xả lên cao, ra khỏi khu vực làm việc. Chất lỏng: Xả vào bể chứa hoặc cống. Hóa chất độc: Xả vào hệ thống xử lý. Tuân thủ quy định an toàn và môi trường.
Ống xả
Đường kính không nhỏ hơn đầu xả van. Càng ngắn càng tốt, tránh khúc cong nhiều. Không có van trên đường xả. Dốc để thoát nước, tránh đọng.
Nối đất và tiêu tĩnh điện
Khí xả tốc độ cao tạo tĩnh điện. Có thể gây cháy nổ. Nối đất van và ống xả. Đặc biệt quan trọng với khí dễ cháy.
5. Vận hành và bảo trì
Kiểm tra định kỳ
3-6 tháng: Kiểm tra trực quan, rò rỉ, ăn mòn. 1 năm: Thử nghiệm kích hoạt (nếu có thể). 2-3 năm: Tháo rời kiểm tra toàn diện. Theo quy định: Kiểm định bởi cơ quan có thẩm quyền.
Thử nghiệm
Phương pháp 1 (Tại chỗ): Tăng áp từ từ đến áp kích hoạt. Quan sát van mở, xả. Áp giảm, van đóng lại.
Phương pháp 2 (Tháo xuống): Đưa van đến bàn thử chuyên dụng. Thử chính xác áp kích hoạt, lưu lượng. Lập biên bản kiểm định.
Bảo dưỡng
Vệ sinh bên ngoài, sơn phủ nếu gỉ. Kiểm tra lò xo: Gãy, yếu, ăn mòn. Kiểm tra đĩa van: Xước, biến dạng, cặn bám. Thay gioăng mỗi lần tháo rời. Điều chỉnh áp kích hoạt nếu lệch.
Ghi chép
Sổ theo dõi: Ngày lắp, áp kích hoạt, ngày kiểm tra. Biên bản thử nghiệm. Lịch sử kích hoạt: Ghi khi nào van xả thật. Phân tích nguyên nhân: Tại sao quá áp?
6. Xử lý khi van kích hoạt
Van xả liên tục không đóng
Nguyên nhân: Áp suất hệ thống cao hơn van liên tục. Đĩa van bẩn, lò xo yếu. Đặt sai áp kích hoạt.
Xử lý: Giảm áp hệ thống (giảm bơm, mở van xả khác). Nếu vẫn xả: Dừng hệ thống. Kiểm tra van, vệ sinh hoặc thay. Kiểm tra áp kích hoạt có đúng không.
Van không kích hoạt khi cần
Cực kỳ nguy hiểm, có thể vỡ hệ thống. Nguyên nhân: Van kẹt, bẩn. Lò xo gỉ, cứng. Đường xả bị tắc.
Phòng ngừa: Bảo trì định kỳ nghiêm ngặt. Thử nghiệm thường xuyên. Có van dự phòng song song.
7. Hệ thống bảo vệ đa tầng
Điều khiển bình thường
Van điều khiển tự động duy trì áp suất. Cảm biến giám sát liên tục.
Cảnh báo
Áp suất vượt 90% giới hạn: Cảnh báo đèn, còi. Nhân viên can thiệp điều chỉnh.
Tự động giảm tải
Áp suất 95% giới hạn: PLC tự động giảm tốc bơm. Hoặc mở van xả điều khiển.
Van an toàn cơ khí
Tầng cuối cùng: Van lò xo kích hoạt 100-105% giới hạn. Xả cơ khí, không cần điện.
Van vỡ (nếu có)
Backup cuối cùng: Áp suất 110% giới hạn. Màng vỡ xả toàn bộ.
Lợi ích
Bảo vệ sinh mạng: Tránh tai nạn nghiêm trọng. Bảo vệ tài sản: Không vỡ ống, thiết bị đắt tiền. Tuân thủ pháp luật: Tránh phạt, đình chỉ. Bảo hiểm: Giảm phí bảo hiểm. Yên tâm vận hành: Ngủ ngon hơn.
Kết luận
Van bảo vệ quá áp không phải chi phí mà là đầu tư an toàn thiết yếu. Không có hệ thống áp lực nào được vận hành mà thiếu van an toàn.
